Ziel ist es, den Widerstand im Rohrleitungssystem mög-
lichst gering zu halten.
–
Immer den kürzest möglichen Weg wählen.
–
Möglichst gerader Verlauf mit möglichst wenigen
Sprüngen und Bögen.
–
Nutzung der Wege anderer Versorgungsstränge z. B.
von vorhandenen Rohrleitungen, Kabeltrassen etc.
–
Kein verbauen von Wegen oder Anlagen.
–
Gut zugängliche Reinigungsöffnungen einplanen.
–
Optimale Montagehöhe sind 2-3 m.
–
Abzweigungen auf selber Höhe oder mit leichtem Ge-
fälle zur Hauptleitung hin planen.
–
Y-Stücke immer zur Seite ausrichten nie nach oben
oder nach unten (Medium kann ablaufen).
–
Der Gesamtquerschnitt der Düse an der abzusaugen-
den Maschine und deren Stutzen sollte die Quer-
schnittsfläche des Ansaugstutzens am Sauger nicht
überschreiten.
–
Der Absaugstutzen an einer einzigen Maschine darf
nicht größer sein als der Gesamtanschlussquerschnitt
am Sauger.
–
90°-Abzweige (T-Stücke) sind generell zu vermeiden.
–
Bei längeren Abzweigleitungen sollte der Querschnitt
der Rohrleitung größer als der Saugdüsenanschluss
gewählt werden.
–
Eine Verjüngung des Rohrdurchmessers darf nur vom
Sauger zur Saugstelle geringer ausgelegt werden und
sollte möglichst nahe bei der Saugstelle liegen.
–
Jede Absaugstelle sollte mit einem Absperrschieber
ausgestattet sein, der generell nach dem Abschalten
der Maschine bzw. Ende des Saugenvorgangs ge-
schlossen wird.
–
Schläuche haben durch ihren großen Reibungswider-
stand einen hohen Druckverlust. Durch diesen Um-
stand müssen die Schlauchlängen auf ein Minimum
reduziert werden.
–
Am Ende des Schlauches immer eine Schlauchman-
schette verwenden und an der Schlauchmanschette
die Drahtwendel des Schlauches mit einer Schraube
erden, um einen Potenzialausgleich zu schaffen.
–
Alle Rohrleitungen müssen vom Maschinenstutzen bis
zur Sammelrohrleitung elektrisch leitend verbunden
sein.
Sauggut
Luftgeschwindigkeit
Waschmittelstäube
16-18 m/s
Ölnebelabsaugung
14-16 m/s
Kohlenstaub pulverförmig
12-14 m/s
8.2

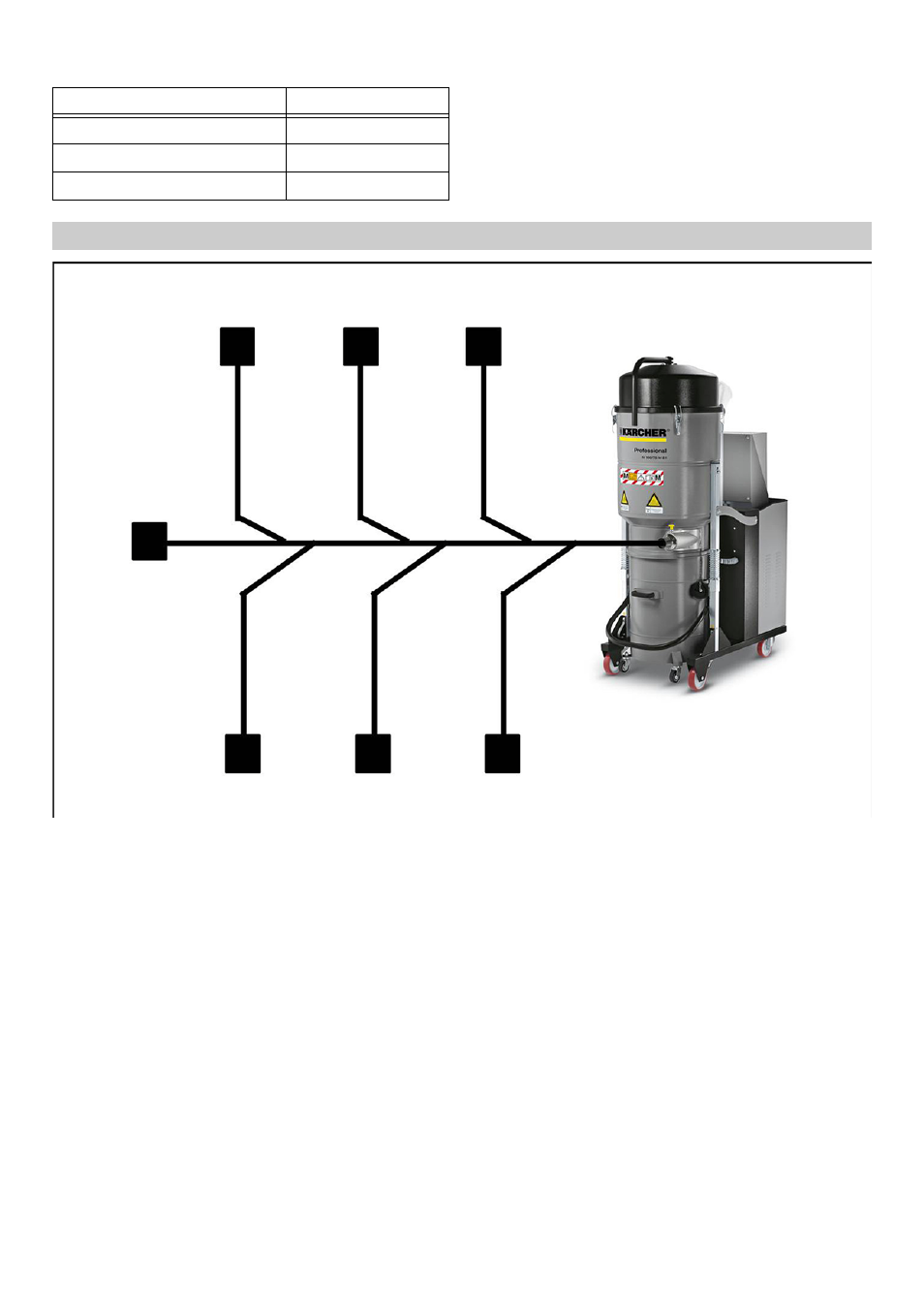

Trassenplanung
