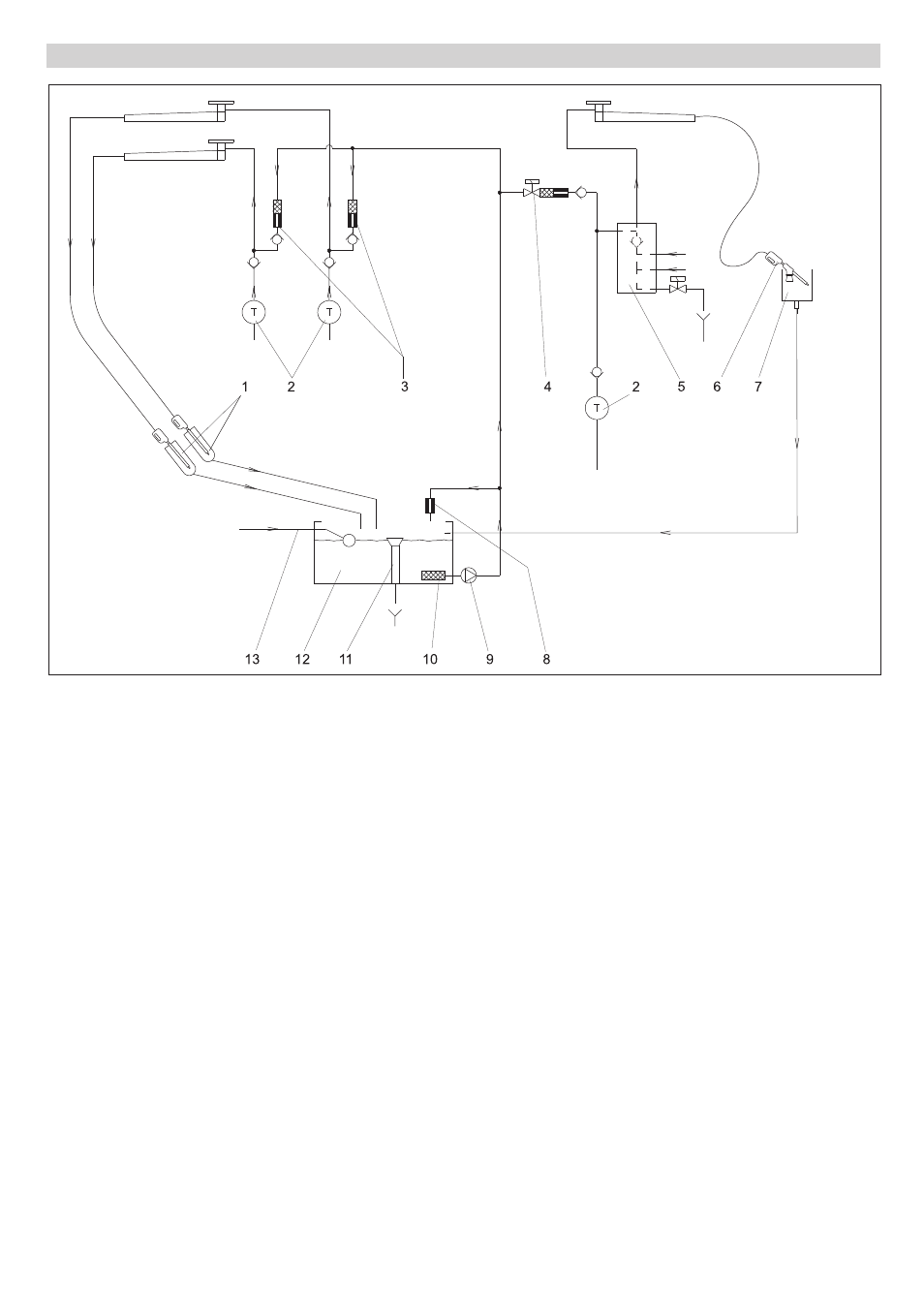

1 Handspritzpistole (2-Werkzeug-Aus-
führung)
2 Hochdruckpumpe
3 Rückschlagventil mit Drossel und Sieb
4 Magnetventil mit Rückschlagventil,
Drossel und Sieb
5 Rückschlagventil mit Mischkammer
Schaum und Druckentlastungsventil
6 Handspritzpistole mit Waschbürste (1-
Werkzeug-Ausführung)
7 Aufnahmebehälter
8 Drossel
9 Umwälzpumpe Frostschutz
10 Filter
11 Überlauf
12 Behälter für Frostschutz-Kreislaufwas-
ser
13 Schwimmerventil für Weichwasserzu-
lauf
Hinweis
Bei der 2-Werkzeug-Ausführung mit Tro-
ckenschaum werden als Frostschutz elekt-
risch beheizte Schaumschläuche
eingesetzt.
Bei Waschplatz 3 und 4 ist das Frost-
schutzwasser verloren.
Frostschutz intern (Option)
