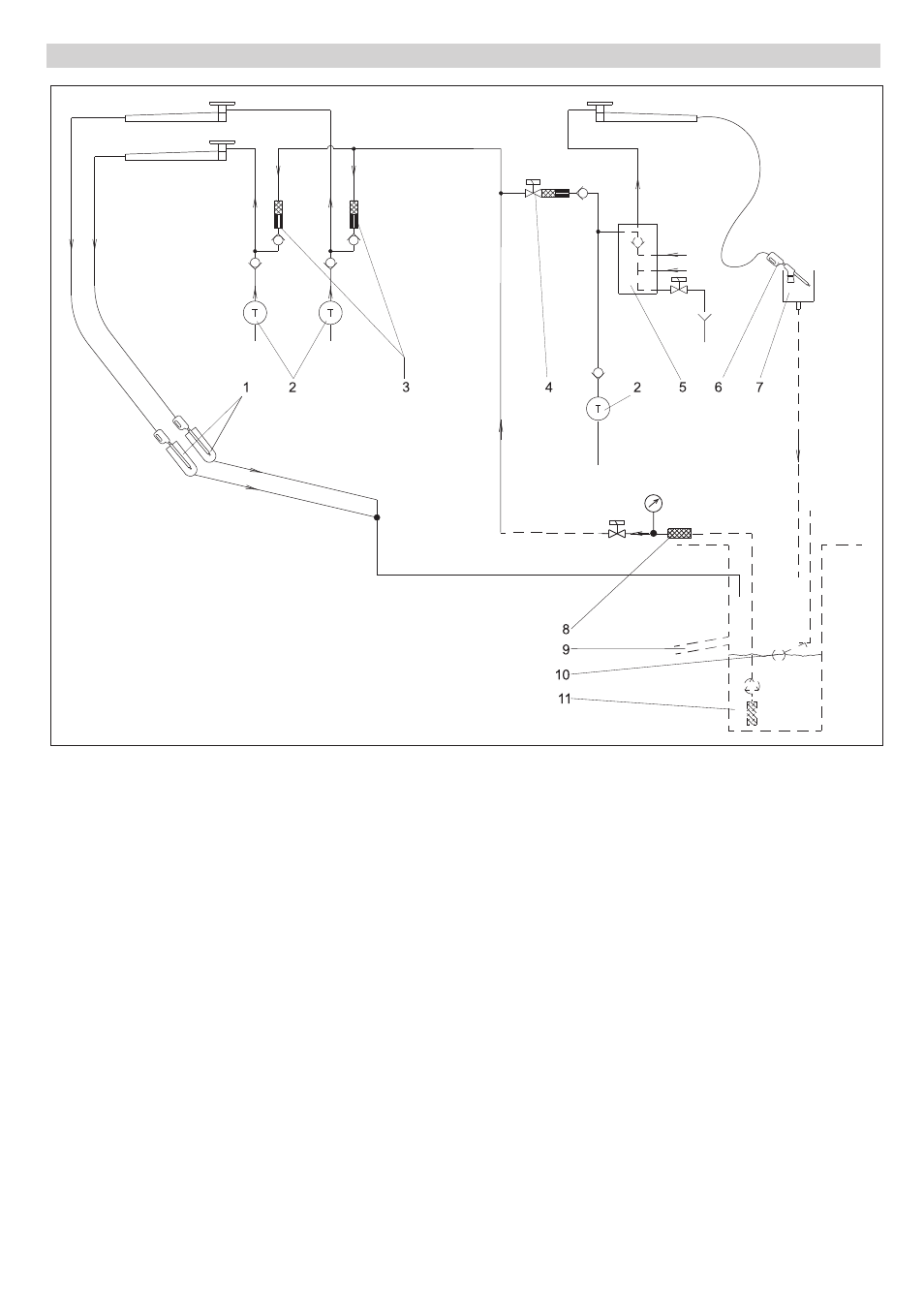

1 Handspritzpistole (2-Werkzeug-Aus-
führung)
2 Hochdruckpumpe
3 Rückschlagventil mit Drossel und Sieb
4 Magnetventil mit Rückschlagventil,
Drossel und Sieb
5 Rückschlagventil mit Mischkammer
Schaum und Druckentlastungsventil
6 Handspritzpistole mit Waschbürste (1-
Werkzeug-Ausführung)
7 Aufnahmebehälter
8 Filter
9 Überlauf
10 Schwimmerventil Frischwasser
11 Sammelschacht Frostschutzwasser
Platz 3
Hinweis
Bei der 2-Werkzeug-Ausführung mit Tro-
ckenschaum werden als Frostschutz elekt-
risch beheizte Schaumschläuche
eingesetzt.
Frostschutz extern (Option)
22 DE
