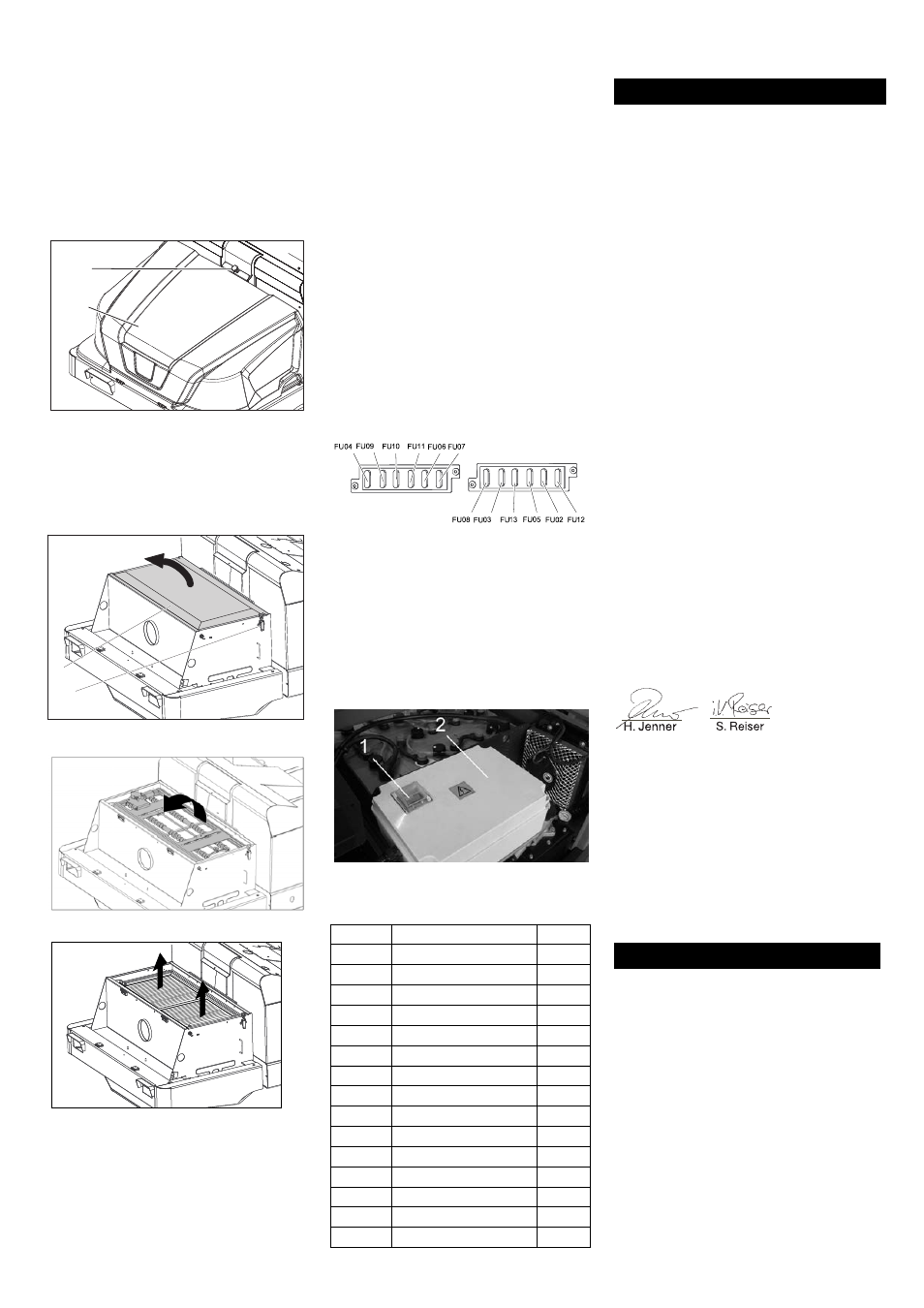

Karcher KM 130-300 R Bp Pack - Handbuch (Seite 13)

- 9
 Staubfilter mit der Taste Filterabreini-
gung abreinigen.
ṇ
Warnung
Vor Beginn des Staubfilterwechsels Kehr-
gutbehälter entleeren. Bei Arbeiten an der
Filteranlage Staubschutzmaske tragen. Si-
cherheitsvorschriften über den Umgang mit
Feinstäuben beachten.
1 Verriegelung Gerätehaube
2 Gerätehaube
 Verriegelung öffnen, dazu Sterngriff-
schraube herausdrehen.
 Gerätehaube nach vorne klappen.
 Filterabdeckung öffnen.
 Filterabrüttler nach vorne klappen.
 Staubfilter auswechseln.
 Filterabdeckung wieder schließen.
 Scheinwerfer abschrauben.
 Scheinwerfer herausnehmen und Ste-
cker abziehen.
Hinweis: Positionen der Stecker beachten.
 Scheinwerfer auseinanderschrauben.
 Scheinwerfergehäuse auseinanderzie-
hen und dabei waagerecht halten, da
die Lampeneinheit nicht befestigt ist.
 Verschlussbügel entriegeln und Glüh-
lampe herausnehmen.
 Neue Glühlampe einbauen.
 In umgekehrter Reihenfolge zusam-
menbauen.
Hinweis: Zum Austausch der Glühlampe
des Blinkers, Blinkerglas vom Blinkerge-
häuse entfernen.
 Sicherungshalter öffnen.
 Sicherungen prüfen.
 Defekte Sicherungen erneuern.
Hinweis: Die Sicherung FU 01 (Hauptsi-
cherung) sitzt auf dem Elektronikgehäuse.
Die Sicherungen FU 14, FU 15 und FU 16
befinden sich innerhalb des Elektronikge-
häuses. Achtung: Öffnen von Gehäuse
und Austausch der Sicherungen nur durch
den autorisierten Kundendienst.
1 Sicherung FU 01 (Hauptsicherung)
2 Elektronikgehäuse
Hinweis: Nur Sicherungen mit gleichem
Sicherungswert verwenden.
Hiermit erklären wir, dass die nachfolgend
bezeichnete Maschine aufgrund ihrer Kon-
zipierung und Bauart sowie in der von uns
in Verkehr gebrachten Ausführung den ein-
schlägigen grundlegenden Sicherheits-
und Gesundheitsanforderungen der EG-
Richtlinien entspricht. Bei einer nicht mit
uns abgestimmten Änderung der Maschine
verliert diese Erklärung ihre Gültigkeit.
Die Unterzeichnenden handeln im Auftrag
und mit Vollmacht der Geschäftsführung.
Dokumentationsbevollmächtigter:
S. Reiser
Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: +49 7195 14-0
Fax: +49 7195 14-2212
Winnenden, 2012/04/01
In jedem Land gelten die von unserer zu-
ständigen Vertriebsgesellschaft herausge-
gebenen Garantiebedingungen. Etwaige
Störungen an Ihrem Gerät beseitigen wir
innerhalb der Garantiefrist kostenlos, so-
fern ein Material- oder Herstellungsfehler
die Ursache sein sollte. Im Garantiefall
wenden Sie sich bitte mit Kaufbeleg an Ih-
ren Händler oder die nächste autorisierte
Kundendienststelle.
Staubfilter manuell abreinigen
Staubfilter auswechseln
1
2
2
1
Glühlampe Scheinwerfer (Option) aus-
wechseln
Glühlampe Blinker (Option) auswechseln
Sicherungen auswechseln
FU 01 Hauptsicherung 220 A
FU 02 Sitzkontaktschalter 3 A
FU 03 Fahrerkabine (Option) 10 A
FU 04 Fahrtrichtungsschalter 5 A
FU 05 Multifunktionsanzeige 3 A
FU 06 Hydraulikölkühler 25 A
FU 07 Programmwahlschalter 15 A
FU 08 Hupe 10 A
FU 09 Beleuchtung links 7,5 A
FU 10 Beleuchtung rechts 7,5 A
FU 11 Arbeitsbeleuchtung 10 A
FU 12 Rundumwarnleuchte 5 A
FU 13 Rüttlersystem 10 A
FU 14 Motor 3 A
FU 15 Spannungswandler 20 A
FU 16 Schlüsselschalter 3 A
EG-Konformitätserklärung
Produkt: Kehrmaschine
Typ: 1.186-xxx
Einschlägige EG-Richtlinien
2006/42/EG (+2009/127/EG)
2004/108/EG
2000/14/EG
Angewandte harmonisierte Normen
EN 55012: 2007 + A1: 2009
EN 61000–6–2: 2005
EN 60335–1
EN 60335–2–29: 2004+A2: 2010
EN 60335–2–72
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008
Angewandtes Konformitätsbewer-
tungsverfahren
2000/14/EG: Anhang V
Schallleistungspegel dB(A)
Gemessen:
90
Garantiert: 93
Garantie
CEO Head of Approbation
13 DE
