1 Posuvné rameno
2 Ovládací páčka
3 Hvězdicová rukojeť k upevnění posuv-
ného ramene
4 Ukazatel stavu hladiny a výpustná hadi-
ce čerstvé vody (ne u varianty ECO)
5 Baterie (jen u varianty Pack)
6 Čisticí hlavice
7 Kontrolka stavu baterie
8 Ukazatel poruch
9 Přepínač programů
10 Tlačítko regulace množství vody
11 Křídlové matice k naklonění sací lišty
12 Křídlové matice k upevnění sací lišty
13 Páka ke spouštění sací lišty
14 Elektronika / nabíječka (jen u varianty
Pack)
15 Podvozek k přepravě
16 Šroub upevnění nádrže
17 Plnicí otvor nádrže na čistou vodu
18 Sítko na vlákna
19 Nádrž na špinavou vodu
20 Víko nádrže na špinavou vodu
21 Plovák
22 Zástrčka nabíječky (jen u varianty
Pack)
23 Sací hadice
24 Sací lišta *
25 Vypouštěcí hadice na špinavou vodu
26 Hvězdicové rukojeti k výměně sacích
chlopní
27 Vypouštěcí šroub čerstvé vody (jen u
varianty Eco
28 Chránič proti rozstřiku
29 Kartáčové válce (varianta BR), kotou-
čové kartáče (varianta BD)
* není součástí dodávky (kromě varianty
ECO)

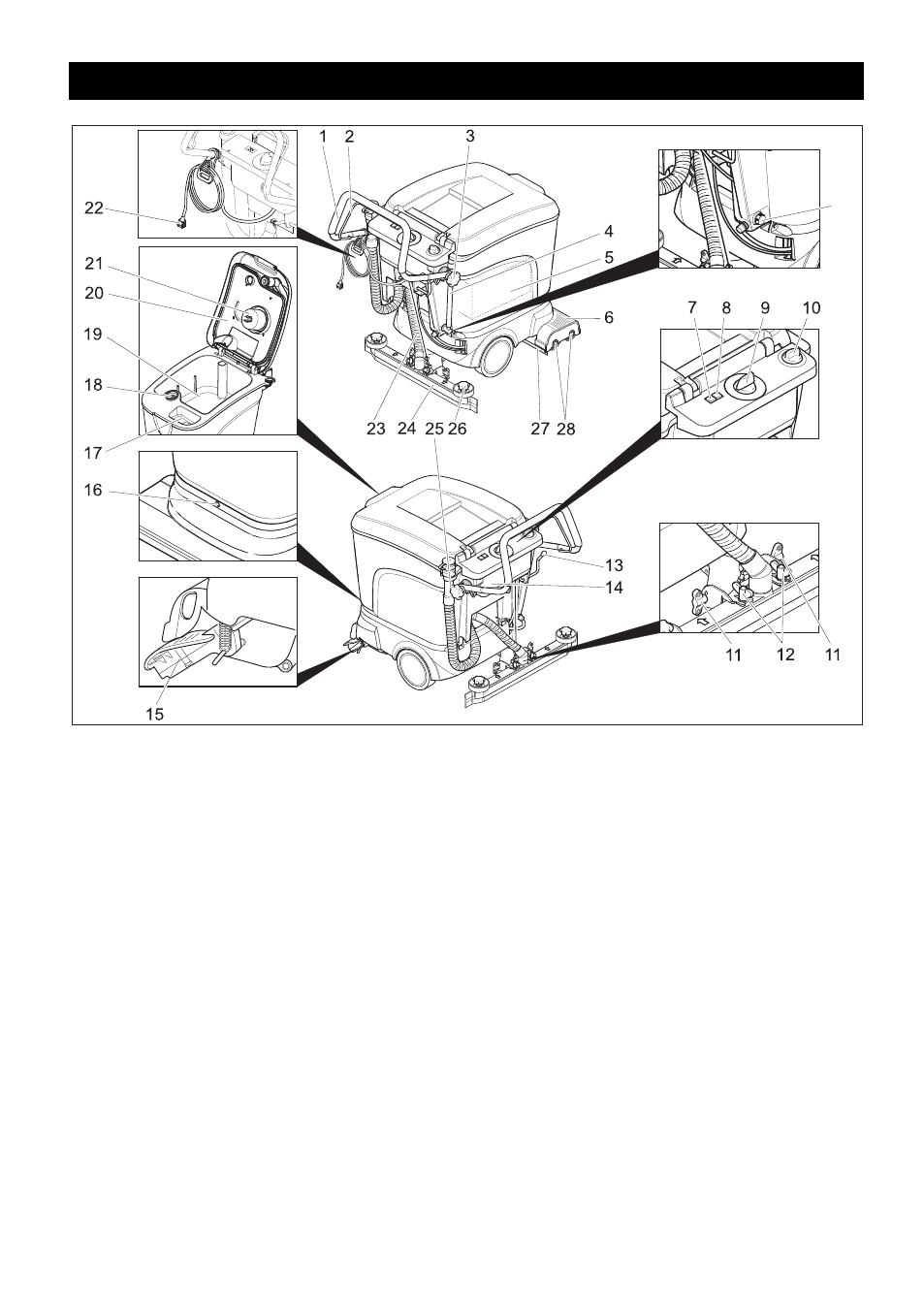

Ovládací a funkční prvky
