RQTV0099
4

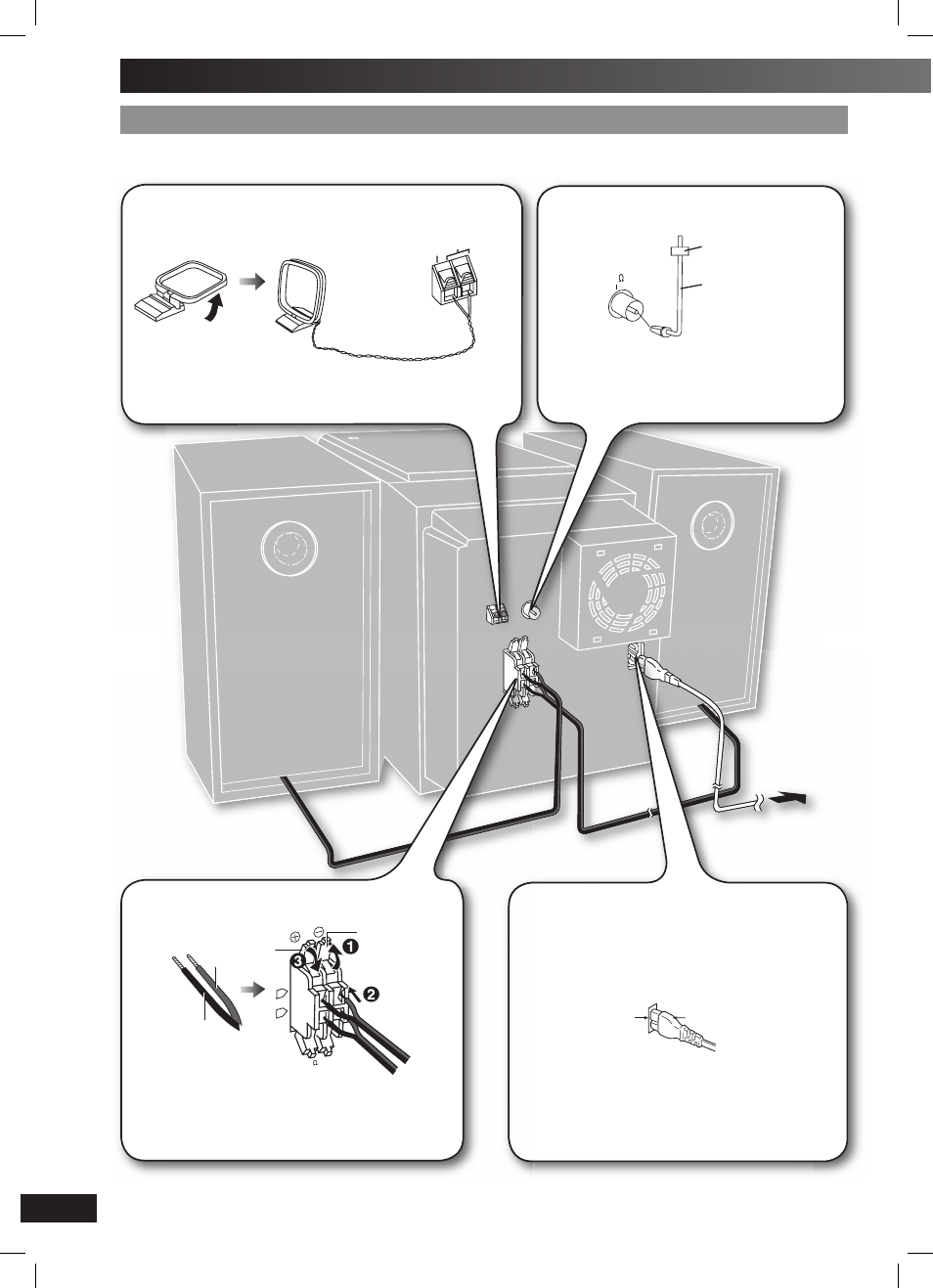

F Fase ase 11
- Collegamento - Collegamento
Collegare il cavo di alimentazione ad una presa di corrente domestica soltanto dopo aver completato tutte le altre
connessioni.
L
R
(6
Operazioni preliminari
4
Collegare il cavo di alimentazione.
Il cavo di alimentazione in dotazione è soltanto
per l’uso con questo sistema. Non usarlo con altre
apparecchiature.
Inserimento del connettore
Connettore Presa
Anche quando il connettore è perfettamente inserito, a
seconda del tipo di presa utilizzata, la parte anteriore
del connettore potrebbe sporgere come mostrato
nell’illustrazione. Ciò non costituisce alcun problema
per l’uso dell’apparecchio.
3
Collegare i cavi dei diffusori.
Il collegamento sbagliato può danneggiate il
sistema.
Rosso
Nero
(
·)
Rosso ( ª)
Nero
FM ANT
75
AM ANT
EXT LOOP
2
Collegare l’antenna FM interna.
Fissare l’antenna ad una parete o colonna,
in una posizione che permetta la ricezione
dei segnali radio con la quantità minima di
interferenza.
Nastro
adesivo
Antenna FM
interna
1
Collegare l’antenna AM a quadro.
Mettere l’antenna sulla sua base. Tenere il cavo dell’antenna
lontano da altri fi li e cavi.
Antenna AM a quadro
Alla presa di
corrente
domestica
18
