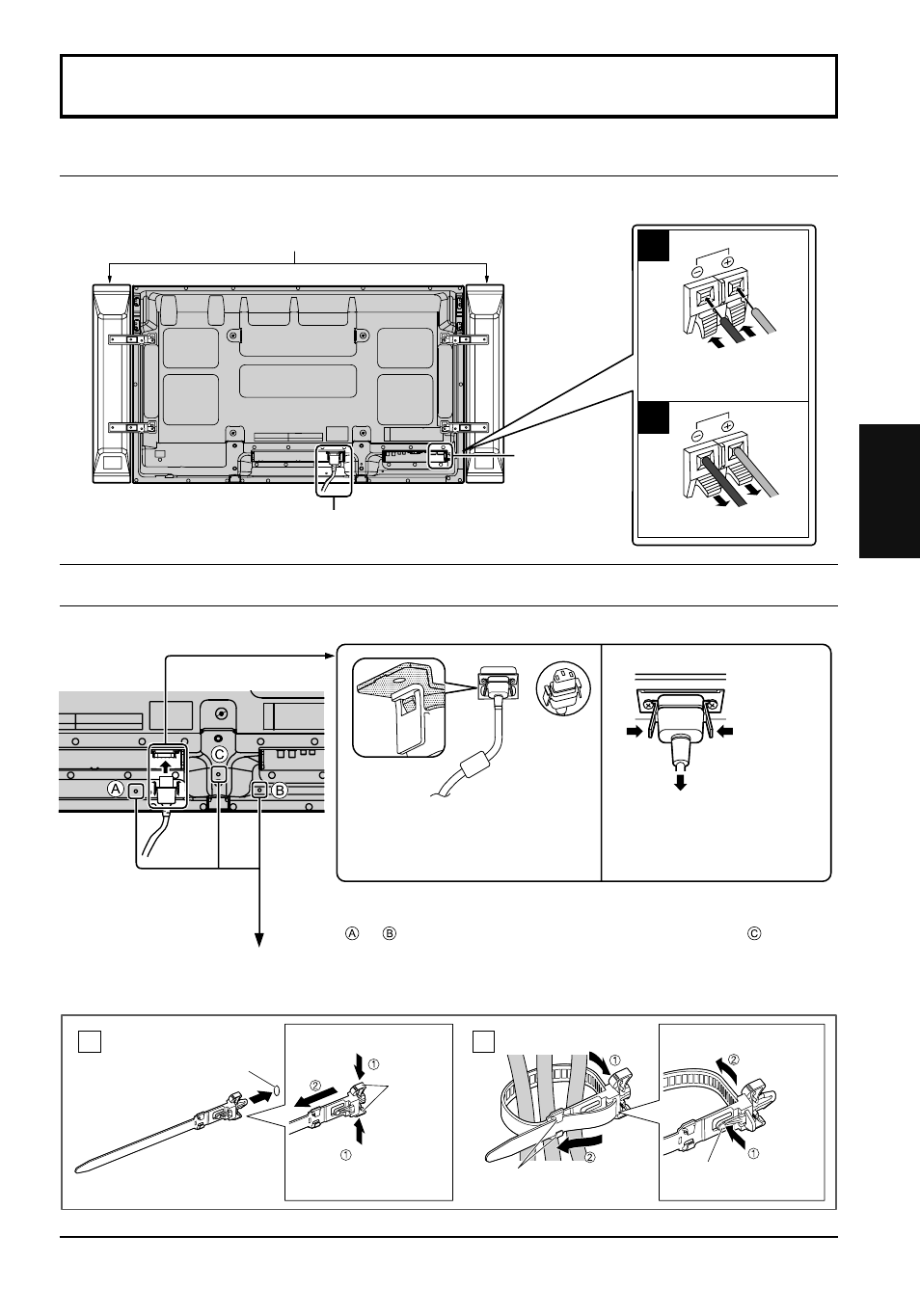

Raccordements
9
Français
1 2
orifi ce
Pour desserrer:
crochets
Raccordement et maintien du cordon d’alimentation, maintient du câble
Branchez le cordon d’alimentation dans l’unité d’affi chage.
Branchez le cordon d’alimentation jusqu’à
ce qu’il se fi xe en place avec un clic.
Remarque:
Assurez-vous que le cordon d’alimentation
est verrouillé des côtés gauche et droit.
Maintien du cordon d’alimentation
Débranchez le cordon d’alimentation
en appuyant sur les deux boutons.
Remarque:
Lorsque vous débranchez le cordon
d’alimentation, faites-le toujours d’abord par
sa fi che branchée dans la prise de courant.
Pour le retirer de l’appareil:
Introduisez le collier
dans un orifi ce.
Regroupez les câbles
fermetures
Appuyez sur
les deux côtés
des fermetures
Insérez
l’extrémité
dans les
crochets
bouton
Maintenez
le bouton
enfoncé
Fixez le collier
Débrancher le cordon d’alimentation
Utilisation du collier
Maintenez les câbles qui dépassent au moyen du collier au besoin.
Remarque:
Un collier est fourni avec cette unité. Pour fi xer les câbles en trois points, veuillez acheter le complément séparément.
Lors de l’utilisation du support de montage mural (vertical)
Remarque:
Lors de l’utilisation du support de montage mural (vertical)(TY-WK42PV20), utilisez les
trous et pour sécuriser les câbles. Si le collier est utilisé sur le trou , les câbles
peuvent être pris dans le support de montage mural.
1
2
Bornes
d’enceinte
Ne reliez à cet écran que les enceintes en option prévues pour cela.
Pour de plus amples détails concernant le raccordement de ces enceintes, reportez-vous à leur mode d’emploi.
Raccordement du cordon d’alimentation
(reportez-vous à la page 12)
Enceintes (accessoires en option)
Raccordement des enceintes
Introduisez l’âme du câble tout
en appuyant sur le levier.
Noir
Rouge
Relâchez le levier.
Noir
Rouge
