Raccordements
11
Français

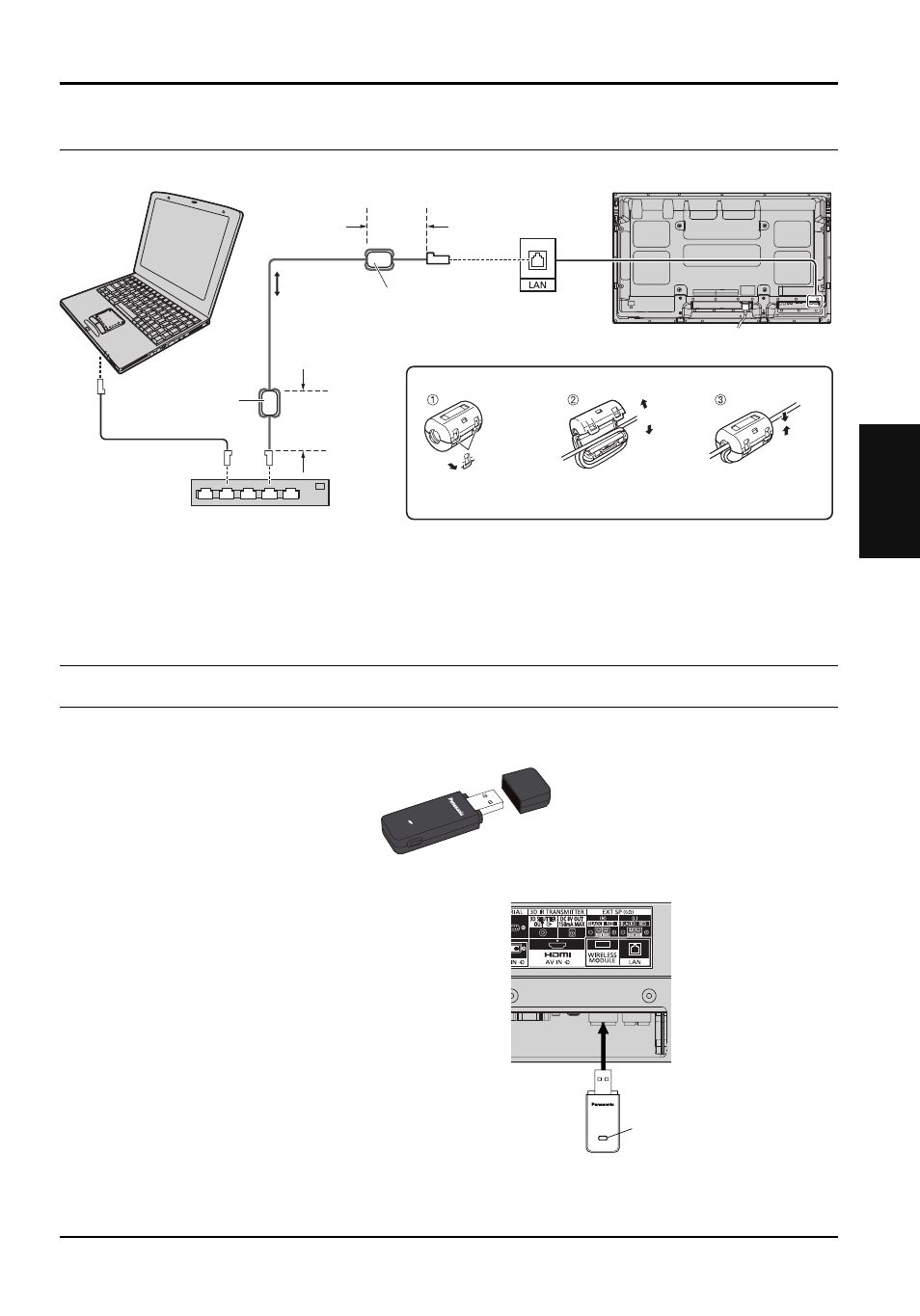

Exemple de connexion au réseau (LAN câblé)
Pour utiliser la fonction sans fi l, le module sans fi l (ET-WM200E) (vendu séparément) est nécessaire.
Lors de la connexion du module sans fi l
à l’écran, retirez le fi lm de protection et le
capuchon.
Procédure de connexion
Tenez le module sans fi l avec sa LED visible
etbranchez-le au terminal de connexion du module sans
fi l.
Remarque:
Ne connectez aucun autre dispositif que le module sans
fi l (ET-WM200E).
Ecran (appareil principal, arrière)
Hub ou routeur bande large
Câble LAN
(droit)
(non fourni)
ORDINATEUR
Moins
de
10 cm
Moins de
10 cm
Noyau en ferrite
(fourni)
Noyau en ferrite
(fourni)
Installation du noyau en ferrite
Tirez les languettes
(en deux endroits) Enroulez deux
fois le câble
Ouvrez
Faites passer le câble
àl’intérieur et refermez
Remarques:
• Veillez à ce que le routeur bande large ou le hub prenne en charge le protocole 10BASE-T/100BASE-TX.
• Pour connecter un dispositif avec le protocole 100BASE-TX, utilisez le câble LAN “catégorie 5”.
• Le contact avec le port LAN d'une main chargée d'électricité statique (corps) peut endommager l'appareil.
Ne touchez pas le port LAN ou une partie métallique du câble LAN.
• Pour savoir comment connecter l'appareil, consultez votre administrateur de réseau.
Connexion du module sans fi l (LAN sans fi l)
ET-WM200
LED
