Installazione
∫ Sistema wireless
Preparazione
Se i cavi del diffusore surround (con un connettore blu e un connettore grigio) sono stati già collegati, scollegare i cavi del diffusore surround dall’unità
home theater.
Collegamenti
∫ Cavo di alimentazione CA
SPEAKERS
ENCEINTES
LS / RB LB / RS
SURR
I/D SET
AC IN
SURROUND (3 – 6 )
AMBIOPHONIQUES
L
SIDE
R
SIDE
SURR
L
SIDE
R
SIDE
SURR
L
SIDE
R
SIDE
Selettore
surround

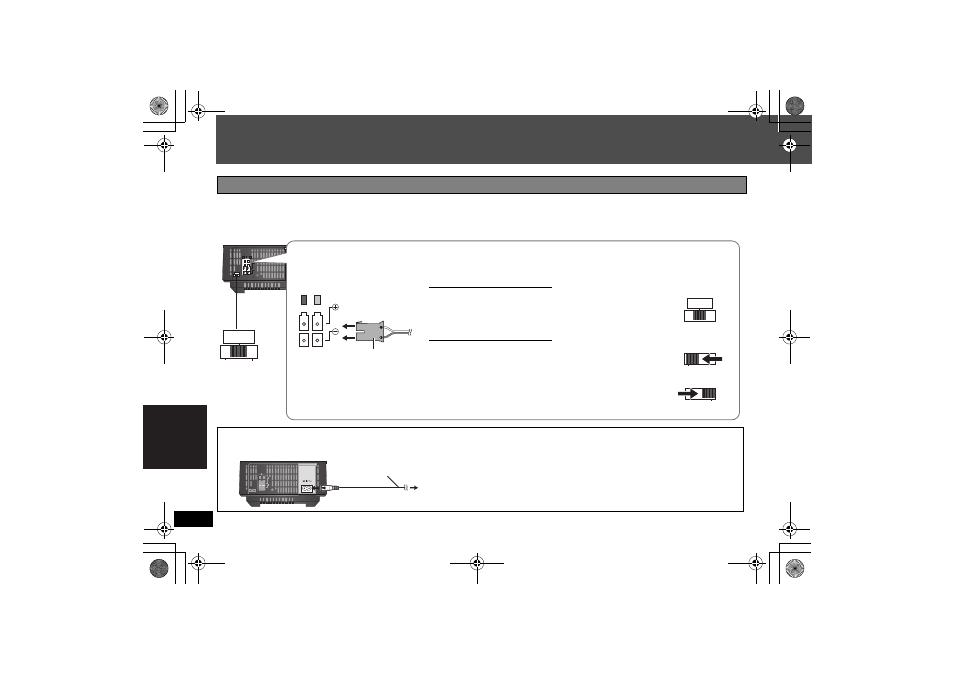

Collegare i diffusori al sistema wireless
Collegare ai terminali dello stesso colore.
Inserire
completamente.
Cavo diffusore
Per il collegamento a 5.1ch
SURROUND (LS): Blu
SURROUND (RS): Grigio
Per il collegamento a 7.1ch
SURROUND (LS): Blu
SURROUND POSTERIORE (LB): Grigio
SURROUND (RS): Grigio
SURROUND POSTERIORE (RB): Blu
Impostazione del
selettore per i diffusori
di sinistra e destra
Impostazione del
selettore per i
diffusori di sinistra
Impostazione del
selettore per i
diffusori di destra
Impedenza: da 3 ≠ a 6 ≠
Potenza d’ingresso diffusore:
100 W (min)
Alla presa di corrente
Cavo di alimentazione CA (in dotazione)
≥ Non utilizzare Cavo di alimentazione CA diversi da quello in dotazione.
