DEUTSCH
Einrichtung
∫ Kabelloses Lautsprechersystem
Vorbereitung
Klemmen Sie die Surround-Lautsprecherkabel (mit einer blauen und einer grauen Steckverbindung) von Ihrem Home-Theater-Gerät ab, falls sie bereits
angeschlossen wurden.
Anschlüsse
∫ Stromversorgung
SPEAKERS
ENCEINTES
LS / RB LB / RS
SURR
I/D SET
AC IN
SURROUND (3 – 6 )
AMBIOPHONIQUES
L
SIDE
R
SIDE
SURR
L
SIDE
R
SIDE
SURR
L
SIDE
R
SIDE
Wahlschalter
Surround

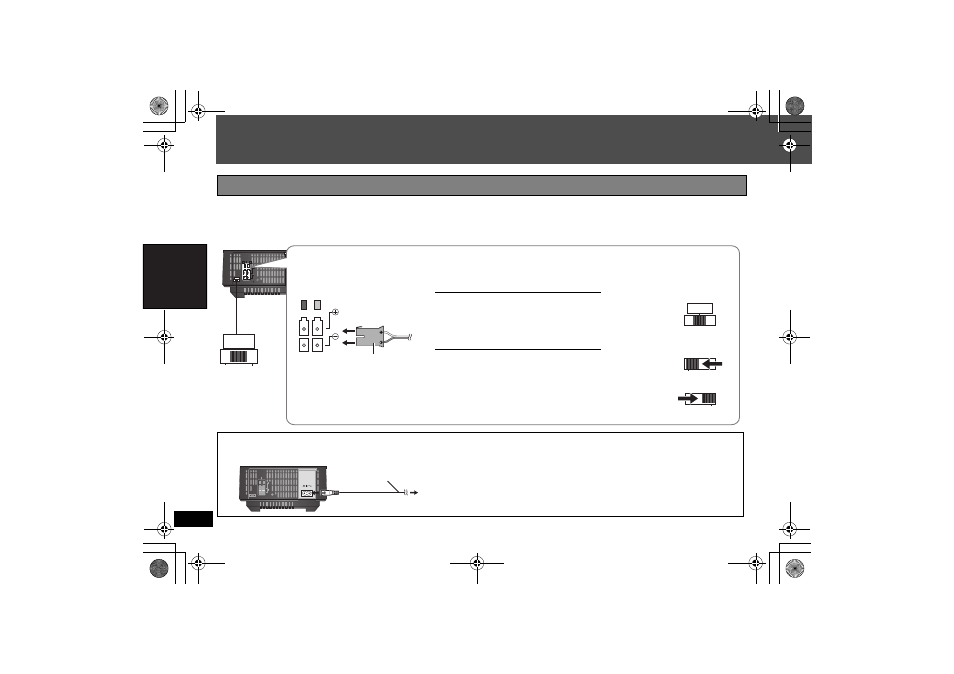

Anschließen der Lautsprecher an das kabellose Lautsprechersystem
Verbinden Sie die Kontakte mit der gleichen Farbe.
Vollständig
eingesteckt.
Lautsprecherkabel
Für Verbindung 5.1-Kanalverbindung
SURROUND (LS): Blau
SURROUND (RS): Grau
Für Verbindung 7.1-Kanalverbindung
SURROUND (LS): Blau
SURROUND HINTEN (LB): Grau
SURROUND (RS): Grau
SURROUND HINTEN (RB): Blau
Einstellung des
Wahlschalter für die linken
und die rechten
Lautsprecher
Einstellung des
Wahlschalters für die linken
Lautsprecher
Einstellung des
Wahlschalters für die
rechten Lautsprecher
Impedanz: 3 ≠ bis 6 ≠
Eingangsleistung Lautsprecher:
100 W (min)
An Steckdose
Stromversorgung (im Lieferumfang enthalten)
≥ Verwenden Sie ausschließlich das mitgelieferte Netzkabel.
