Schritt 2 Aufstellung
Mitgelieferte Komponenten
Handelsübliche Einzelteile (nicht mitgeliefert)
≥ Halteschnur................................................................................................................................................................ k 2
≥ Ösenschrauben (zur Befestigung der Halteschnur)................................................................................................... k 2
≥ Verwenden Sie käuflich erhältliche Schrauben, die mehr als 33 kg tragen können.
≥ Verwenden Sie ein Seil, das dazu ausgerichtet ist, über 33 kg zu tragen (mit einem Durchmesser von ca. 1,5 mm).

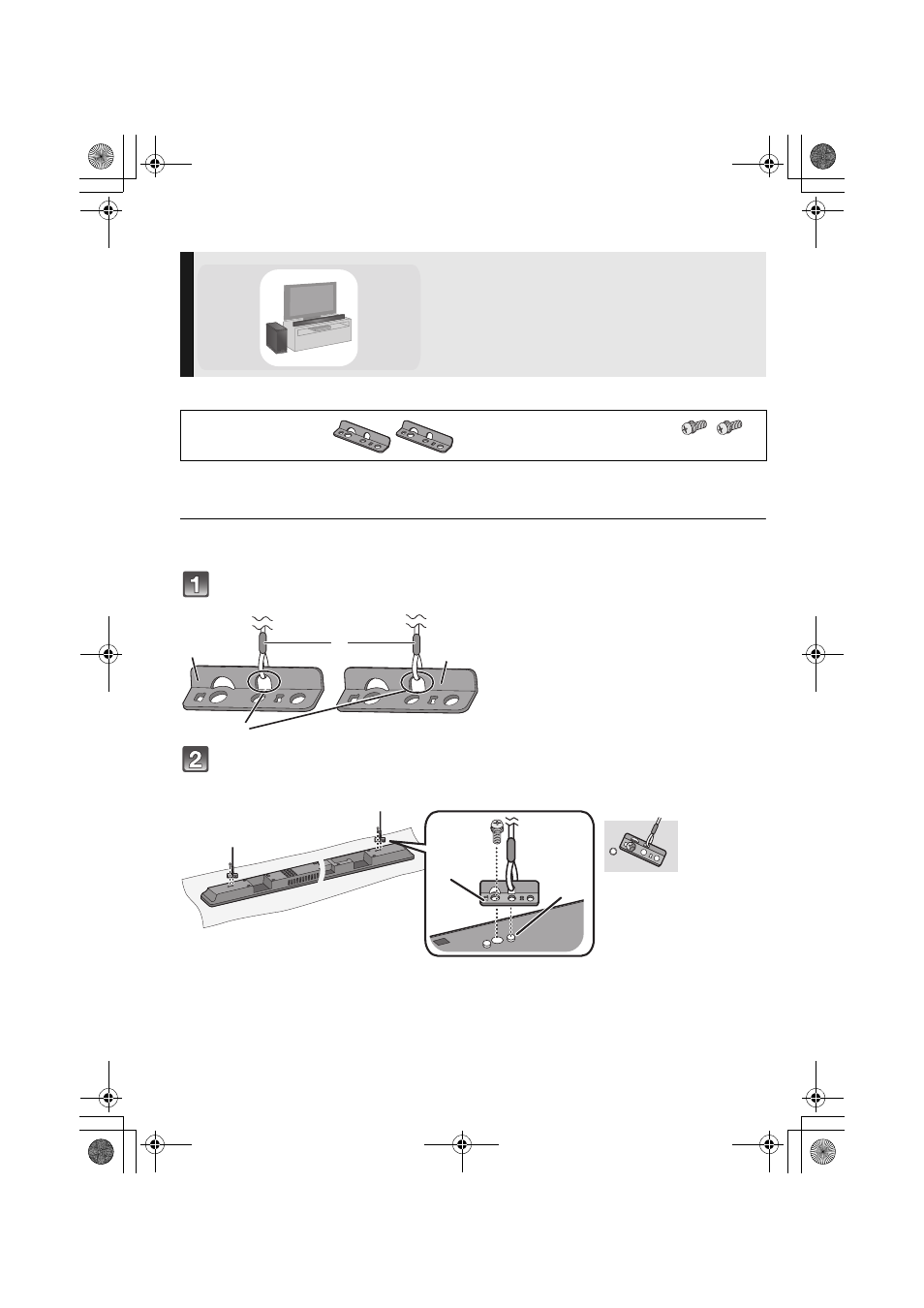

Bringen Sie ein Seil an der Sicherheitsvorrichtung an.
Bringen Sie die Sicherheitsvorrichtung am Hauptgerät an.
≥ Drehmoment für das Festziehen der Schrauben: 80 N0cm bis 120 N0cm.
Beim Aufstellen des Hauptgeräts
in einem Regal oder auf einem
Tisch
∏ 2 Sicherheitshalterung
∏ 2 Schrauben mit
Unterlegscheiben
A
Sicherheitshalter (mitgeliefert)
B
Schnur
C
Führen Sie eine Schnur durch die Öffnungen.
Lesen Sie für Details in der
Bedienungsanleitung zur Schnur nach.
D
Schraube mit Unterlegscheibe (mitgeliefert)
≥ Sicher festziehen.
E
Sicherheitshalter (mitgeliefert)
F
Überstehender Teil
≥ Der Sicherheitshalter wurde
diagonal angeordnet.
