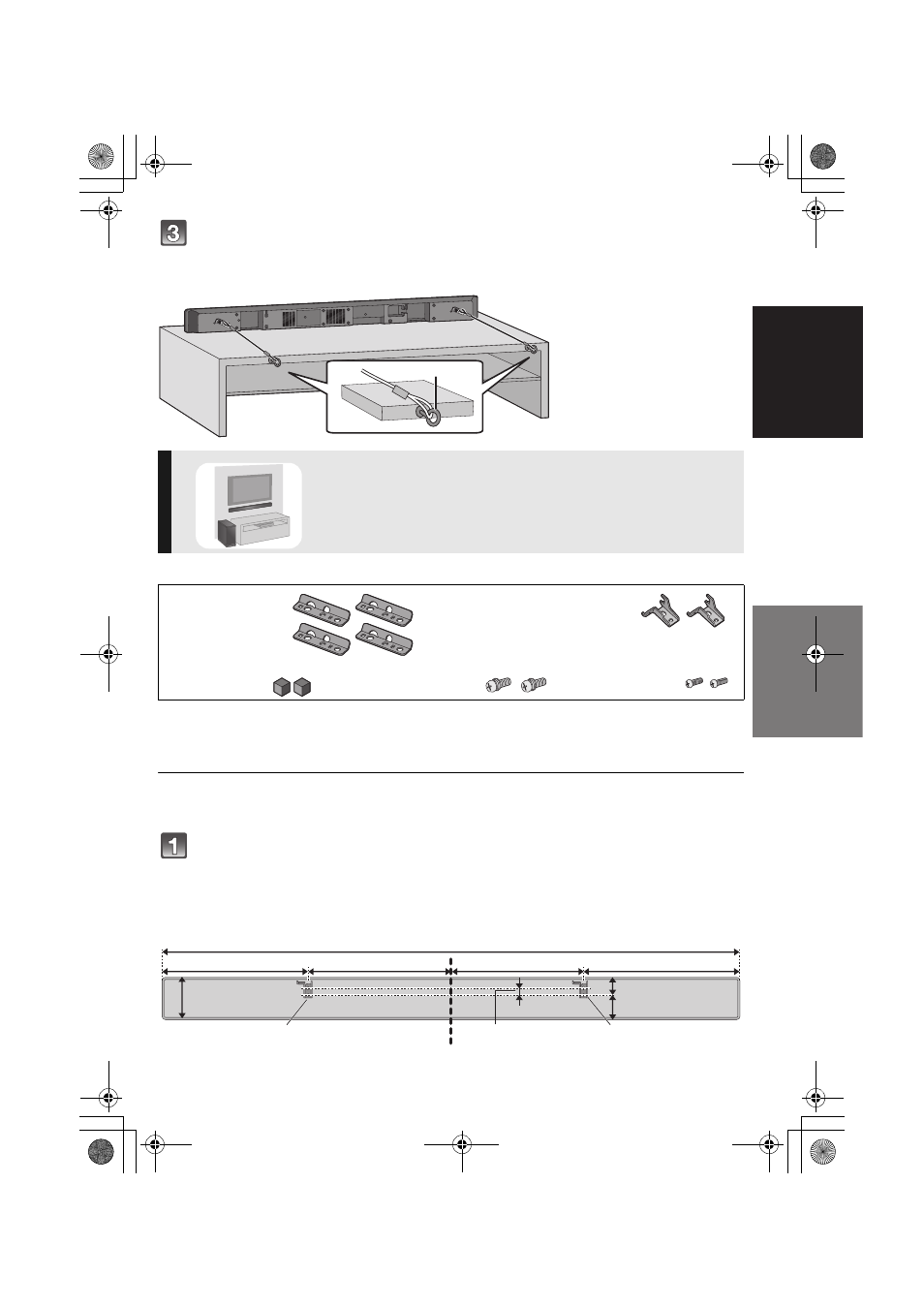

Stellen Sie das Hauptgerät an der gewünschten Position auf und bringen
Sie jedes Seil am Regal oder Tisch an.
≥ Prüfen Sie, ob der Schlupf der Schnur minimal ist.
Mitgelieferte Komponenten
Handelsübliche Einzelteile (nicht mitgeliefert)
≥ Schrauben zur Wandmontage.................................................................................................................................... k 4
≥ Halteschnur ............................................................................................................................................................... k 2
≥ Ösenschrauben (zur Befestigung der Halteschnur) .................................................................................................. k 2
≥ Verwenden Sie käuflich erhältliche Schrauben mit einem nominalen Durchmesser von 4,0 mm, die für das Material der Wand
(z.B. Holz, Stahl, Beton, etc.) geeignet sind und mehr als 33 kg tragen können.
≥ Verwenden Sie ein Seil, das dazu ausgerichtet ist, über 33 kg zu tragen (mit einem Durchmesser von ca. 1,5 mm).
Ermitteln Sie die Schraubpositionen an der Wand.
≥ Verwenden Sie die unten angegebenen Maße, um die Positionen der Schrauben in der Wand zu bestimmen.
≥ Positionieren Sie das Hauptgerät so, dass sich darüber ein Abstand von mindestens 50 mm befindet. Falls dieser Abstand nicht
eingehalten wird, ist es unter Umständen nicht möglich, auf die Tasten zuzugreifen.
≥ Achten Sie darauf, dass die Befestigungsstelle der Schraube sowie die Schraube selbst eine Tragfähigkeit von über 33 kg besitzen muss.
≥ Verwenden Sie eine Wasserwaage, um sicherzugehen, dass die beiden Schraubenpositionen unter einander waagerecht sind.
G
Ösenschraube
≥ In einer Position mit über 33 kg
Tragfähigkeit befestigen.
≥ Je nach der Position des
Hauptgeräts kann sich die
Schraubposition der
Schraubenöse unterscheiden.
Bei der Anbringung des Hauptgeräts an einer
Wand
∏ 4 Sicherheitshalterung
∏ 2 Wandhalterungen
∏ 2 Rückseitige
Schutzbeläge
∏ 2 Schrauben mit
Unterlegscheiben
∏ 2 Schrauben ohne
Unterlegscheiben
A
Wandhalterungen (mitgeliefert)
252 mm
257 mm
233,5 mm
275,5 mm
1018 mm
75 mm
31,5 mm
43,5 mm
12,5 mm
A
A
