Panasonic DMREH60 Benutzerhandbuch
Seite 15
15
RQT8203
Wenn der Fernseher keine 21-polige Scart-Buchse besitzt (
≥Dieses Gerät ermöglicht Timeraufnahmen unter Verwendung der Programmierfunktion des Fernsehers (z.B. IDTV) (
➡ 29).
≥Die AV2- und AV4-Scartbuchsen an Panasonic-Fernsehern sind mit der Q Link-Funktion kompatibel.
∫ RGB
Bei RGB-Video werden für die Primärfarben des Lichtes [Rot (R), Grün (G) und Blau (B)] getrennte Signale verwendet. Dank der getrennten
Übertragung der drei Farbsignale werden Störungen reduziert und man erhält eine noch bessere Bildqualität.

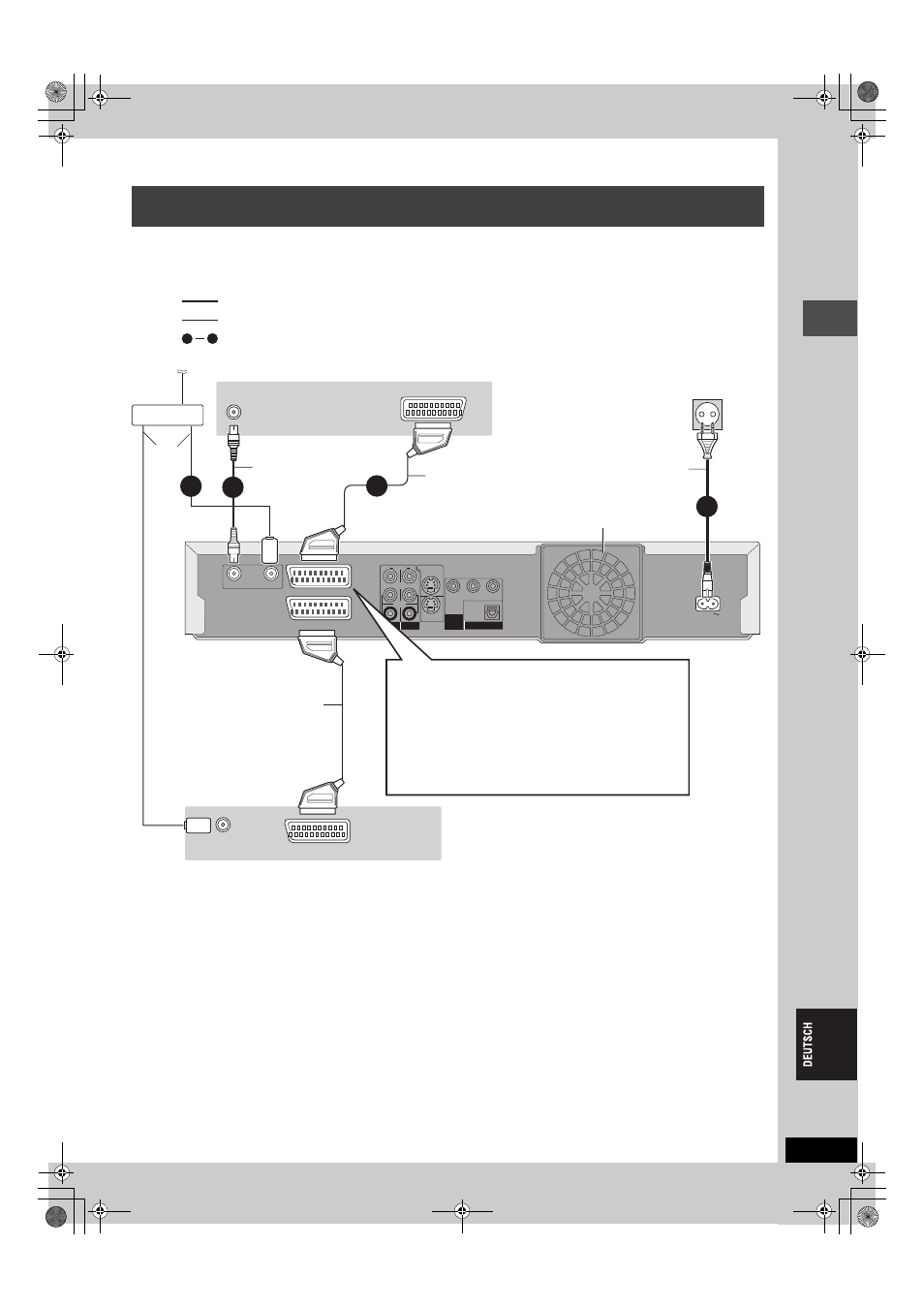

Anschluss an einen Fernseher mit 21-poliger Scart-Buchse und an einen
Videocassettenrecorder
AV IN
VHF/UHF
RF IN
RF OUT
RF OUT
RF IN
RF IN
AV2 (DECODER/EXT)
AV1 (TV)
AV4 IN
AV4 IN
OUT
OUT
AUDIO
AUDIO
VIDEO
VIDEO
R
L
R
L
S VIDEO OUT
S VIDEO OUT
Y
P
B
P
R
COMPONENT
COMPONENT
VIDEO
VIDEO OUT
OUT
(PROGRESSIVE/
(PROGRESSIVE/
INTERLACE)
INTERLACE)
OPTICAL
OPTICAL
DIGITAL AUDIO OUT
DIGITAL AUDIO OUT
(PCM/BITSTREAM)
(PCM/BITSTREAM)
S VIDEO
S VIDEO
AV4 IN
AV4 IN
AC IN
VHF/UHF
RF IN
AV OUT
1
4
4
3
2
1
An Antenne
Verteiler
Rückseite des
Fernsehers
Antennen-
kabel
Rückseite des
Videocassettenrecorders
Lüfter
HF-
Koaxialkabel
Rückseite dieses Geräts
An Netzsteckdose
(Netzstrom 220 bis 240 V, 50 Hz)
21-poliges Scart-Kabel
mit kompletter Belegung
mitgeliefertes Zubehör.
nicht mitgeliefertes Zubehör.
erforderliche Anschlüsse. Gehen Sie in der nummerierten Reihenfolge vor.
Buchse AV1
≥Wenn Ihr Fernseher mit RGB-Eingangssignalen kompatibel ist, können
Sie ihn über ein 21-poliges Scart-Kabel mit kompletter Belegung an
den RGB-Videoausgang dieses Geräts anschließen (
➡ unten).
Zum Aktivieren des RGB-Ausgangs wählen Sie im SETUP-Menü
(
➡ 57) unter “AV1 Ausgang (Scart)” die Option “RGB (ohne
Component)”, wenn der Abstimmvorgang beendet ist (
➡ 18, 19).
≥Wenn Ihr Fernseher mit Q-Link-Funktionen ausgestattet ist und
Sie ihn über ein 21-poliges Scart-Kabel mit kompletter Belegung
anschließen, stehen Ihnen diese Funktionen zur Verfügung (
➡ 69).
Wenn Sie die
Antenne auch an
Ihren
Videocassetten-
recorder
anschließen
wollen, verwenden
Sie einen Verteiler.
Netzkabel
Erst anschließen, wenn alle
anderen Kabel bereits
angeschlossen sind.
21-poliges
Scart-Kabel
87
