Seite 17: Funktion, Anschluss an einen hdmi-kompatiblen fernseher, Hdmi-kabel
17
RQT9012
Wenn Sie dieses Gerät an ein HDMI-kompatibles Gerät anschließen, wird ein unkomprimiertes digitales Audio- und Videosignal übertragen. Sie
können Bild und Ton in hervorragender digitaler Qualität genießen - mit nur einem Kabel. Beim Anschließen eines HDMI-kompatiblen HDTV-
Gerätes (hoch auflösendes Fernsehen), kann dieser Geräteausgang auf HD-Video mit einer Auflösung von 1080p, 1080i oder 720p umgeschaltet
werden.
≥Verwenden Sie HDMI-Kabel von höchstens 5,0 Metern Länge.
[Hinweis]
≥Wenn Sie ein Fernsehgerät anschließen, das nur über zwei Audio-Kanäle verfügt, wird Audio mit 3 oder mehr Kanälen heruntergemischt (
➡ 84,
Heruntermischen) und als 2 Kanäle ausgegeben, auch wenn der Anschluss durch ein HDMI-Kabel erfolgt. (Unter Umständen können nicht alle
Discs heruntergemischt werden.)
≥Sie können dieses Gerät nicht an DVI-Einheiten anschließen, die mit HDCP inkompatibel sind.
Für HDCP-(High-Bandwidth Digital Content Protection-)kompatible Geräte mit einem digitalen DVI-Eingang (PC-Monitore usw.) gilt:
Je nach Gerät werden Bilder unter Umständen nicht ordnungsgemäß oder überhaupt nicht angezeigt, wenn die Verbindung über ein DVI/HDMI-
Adapterkabel hergestellt wird. (Ton kann nicht ausgegeben werden.)
Anschließen über eine HDMI-(High Definition Multimedia Interface-)Buchse
Zur VIERA Link “HDAVI Control
TM
”-Funktion
Wenn Sie das Gerät an einen Panasonic-Fernseher (VIERA) oder einen Receiver anschließen, der mit der Funktion “HDAVI Control”
ausgestattet ist, können Sie die Geräte im verknüpften Betrieb nutzen. [
➡ 18, Verknüpfter Betrieb mit dem Fernseher (VIERA Link “HDAVI
Control
TM
”/Q Link)]
≥Nicht-HDMI-konforme Kabel können nicht verwendet werden.
≥Der Gebrauch eines HDMI-Kabels der Marke Panasonic wird empfohlen.
Teilenummer des empfohlenen Zubehörs: RP-CDHG15 (1,5 m), RP-CDHG30 (3,0 m), RP-CDHG50 (5,0 m) usw.

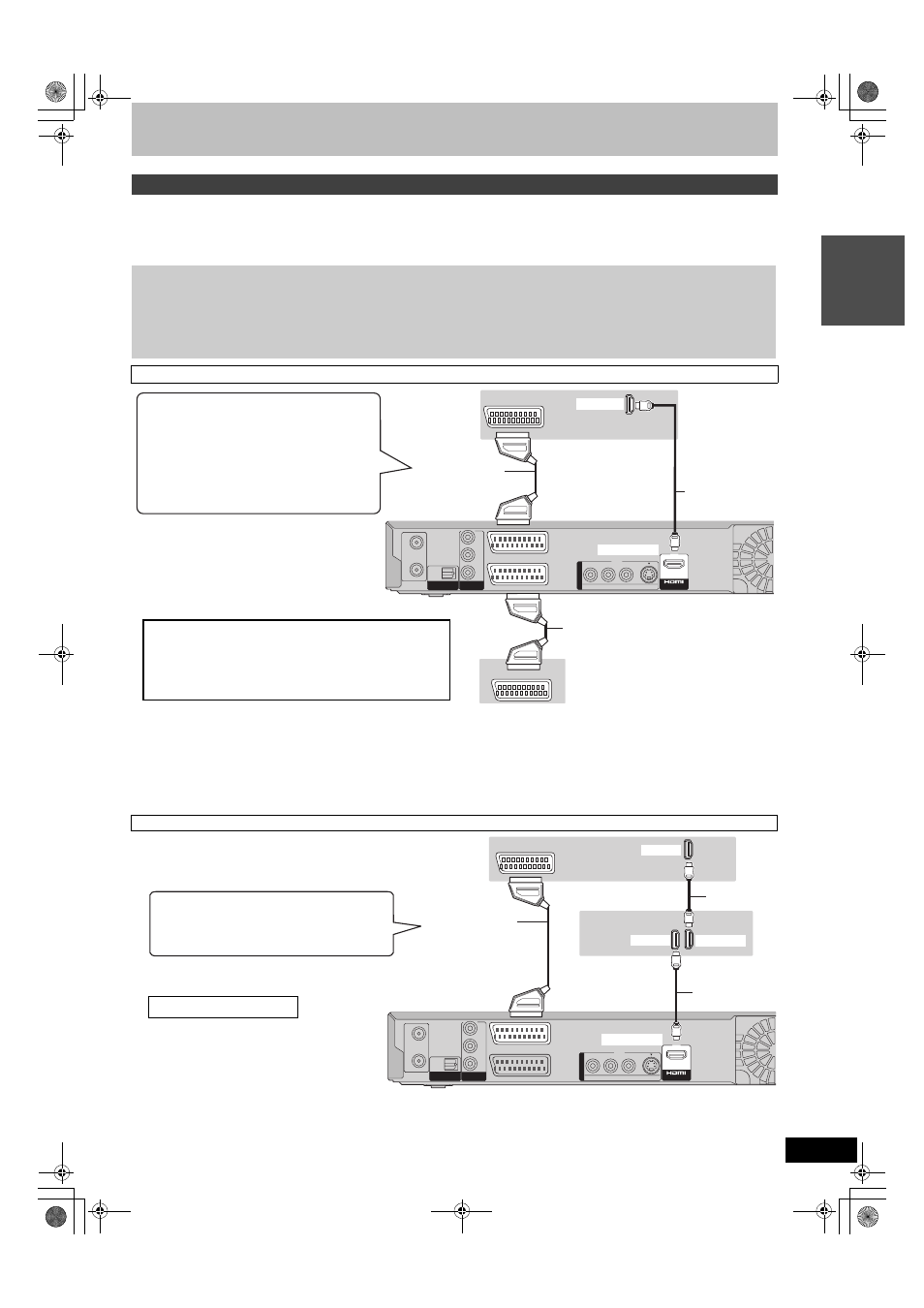

Anschluss an einen HDMI-kompatiblen Fernseher
RF
RF
IN
IN
RF
RF
OUT
OUT
AV2 (DECODER/EXT)
AV1
(TV)
OPTICAL
DIGI
DIGITAL
AL AUDIO OU
UDIO OUT
(PCM/BITSTREAM)
(PCM/BITSTREAM)
COMPONENT
COMPONENT
VIDEO OUT
VIDEO OUT
S VIDEO
VIDEO
R-AUDIO-L
P
R
P
B
Y
OUTO
U
T
A
AV OU
V OUT
T
AV
AV
HDMI AV OUT
HDMI IN
21-poliges Scart-Kabel
Rückseite des DVD-Recorders
Rückseite des Digital-Receivers,
Satelliten-Receivers oder
Decoders
HDMI-Kabel
Rückseite des
Fernsehers
Anschluss an einen Panasonic-Fernseher
(VIERA)
Wenn das 21-polige Scart-Kabel angeschlossen
ist, sind die folgenden Funktionen verfügbar.
≥TV-Direktaufnahme (
➡ 18)
≥Ansehen von Bildern von einem digitalen/
Satelliten-Receiver oder einem Decoder
(In diesem Fall müssen Sie “AV” als
Fernsehereingang wählen.)
[Erforderliche]Einstellung]
≥Stellen Sie “Digital Audio Ausgang” auf “HDMI und Optisch”
(
➡ 70).
(Die Standardeinstellung ist “HDMI und Optisch”. )
Komplett belegtes
21-poliges Scart-
Kabel
Anschluss an einen HDMI-kompatiblen Fernseher und Receiver
RF
RF
IN
IN
RF
RF
OUT
OUT
AV2 (DECODER/EXT)
AV1
(TV)
OPTICAL
DIGI
DIGITAL
AL AUDIO OU
UDIO OUT
(PCM/BITSTREAM)
(PCM/BITSTREAM)
COMPONENT
COMPONENT
VIDEO OUT
VIDEO OUT
S VIDEO
VIDEO
R-AUDIO-L
P
R
P
B
Y
OUTO
U
T
A
AV OU
V OUT
T
AV
HDMI IN
HDMI IN
HDMI OUT
HDMI AV OUT
HDMI-Kabel
HDMI-Kabel
Rückseite des
Receivers
[Erforderliche]Einstellung]
➡ oben
Komplett
belegtes
21-poliges Scart-
Kabel
Rückseite des Fernsehers
Anschluss an einen Panasonic-Fernseher
(VIERA)
➡ oben
Rückseite des DVD-Recorders
S
CHRITT 1
A
nschluss
