Inbetriebnahme
15
VQT2Q49

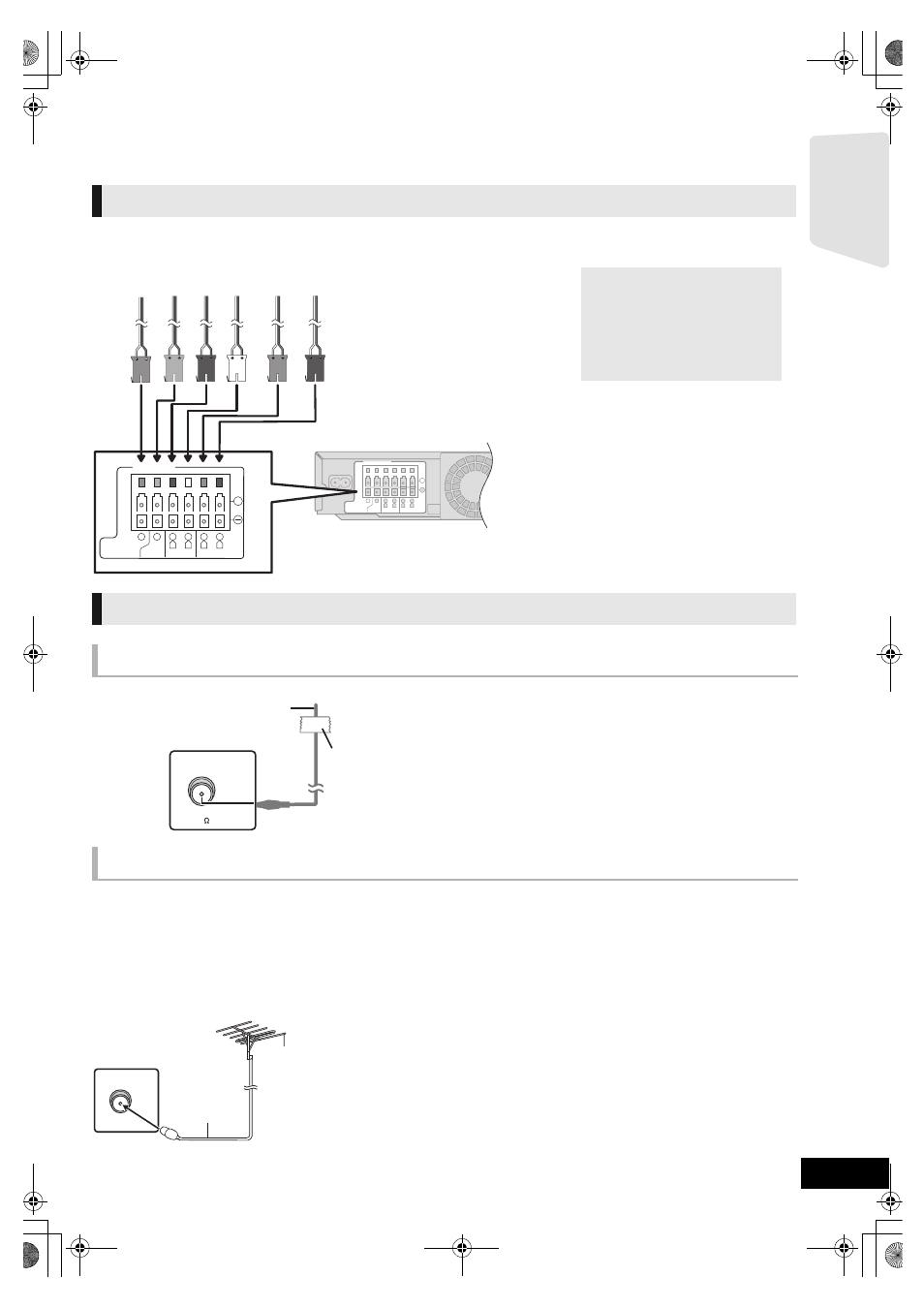

SCHRITT 3: Anschlüsse
Schalten Sie das gesamte Gerät vor dem Anschließen aus und lesen Sie die entsprechende Betriebsanleitung.
Schließen Sie die nicht Stromversorgung an, bis alle anderen Anschlussarbeiten abgeschlossen worden sind.
Verbinden Sie die Kontakte mit der gleichen Farbe.
Verwenden Sie eine Außenantenne, falls der
UKW-Radioempfang schlecht ist.
Lautsprecherkabel anschließen
Radioantenne anschließen
Verwendung einer Innenantenne
Verwendung einer Außenantenne
AC IN
3Ω
SURROUND
5
2
1
3Ω
6Ω
6Ω
FRONT
CENTER
SUBWOOFER
R
L
R
L
4
3
+
6
Hauptgerät
6 VIOLETT Subwoofer
5 GRÜN
Mittellautsprecher
2 ROT
Frontlautsprecher (Rch)
1 WEIß
Frontlautsprecher (Lch)
4 GRAU
Surround-Lautsprecher
(Rch)
3 BLAU
Surround-Lautsprecher
(Lch)
Bei Verwendung des optionalen
drahtlosen Systems sollten Sie
nicht versuchen, zusätzliche
Surround- oder
Surround-Rücklautsprecher an
das Gerät anzuschließen.
FM ANT
(75 )
Hauptgerät
A UKW-Zimmerantenne (im Lieferumfang enthalten)
B Klebeband
Befestigen Sie dieses Ende des Antennenkabels so, dass ein
optimaler Empfang gewährleistet ist.
FM ANT
Ω
(
75
)
Hauptgerät
A UKW-Außenantenne [Verwenden einer Fernsehantenne (nicht im
Lieferumfang enthalten)]
Die Antenne sollte von einem kompetenten Fachmann installiert
werden.
B 75
≠ Koaxialkabel (nicht im Lieferumfang enthalten)
z.B.
