Seite 42
42
VQT2Q49

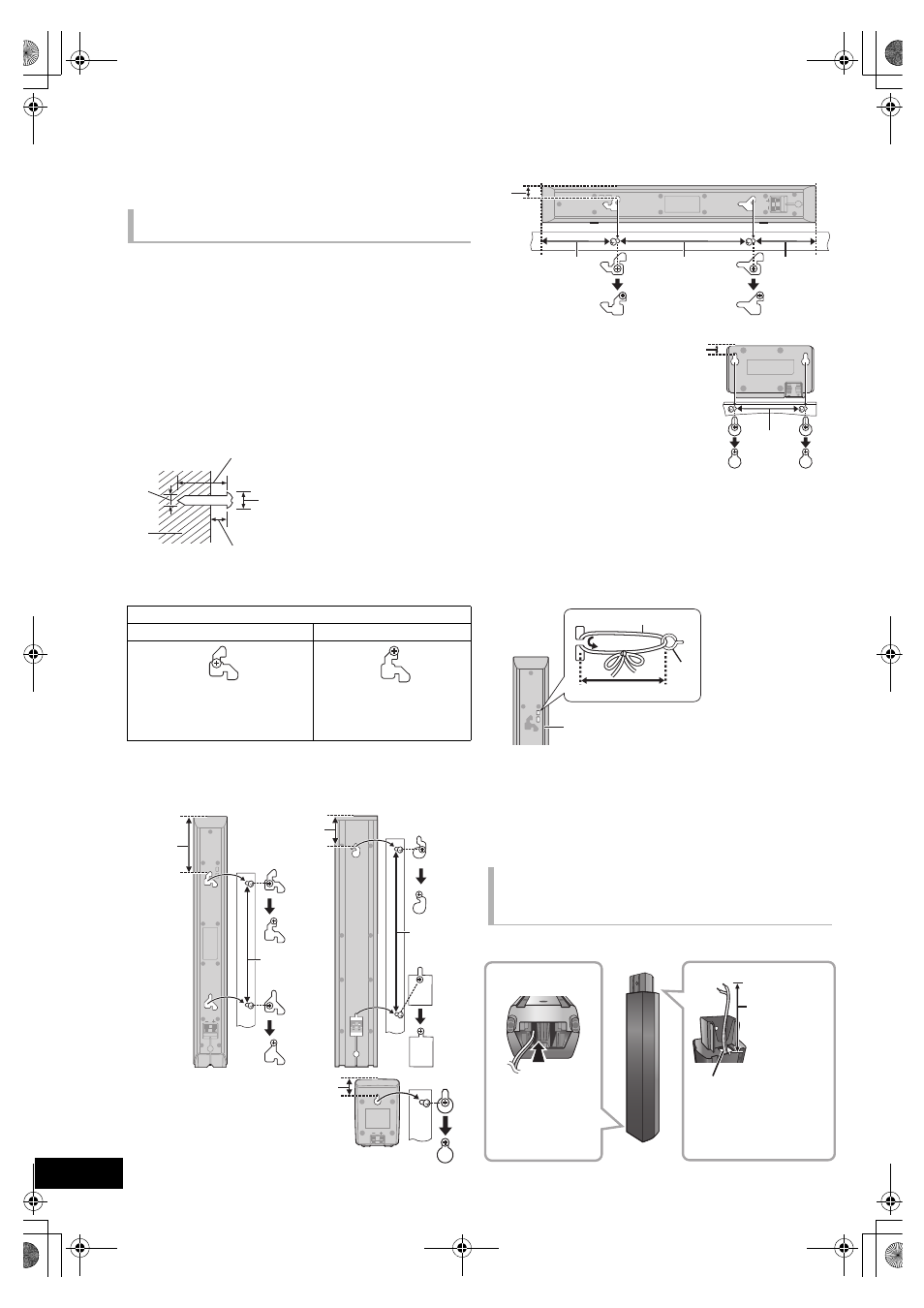

Optionale Lautsprechereinstellungen
Weitere Möglichkeiten
bei der Aufstellung der
Lautsprecher
Sie können alle Lautsprecher (mit Ausnahme des Subwoofers)
an einer Wand befestigen.
≥ Die Wand oder der Pfeiler, an denen die Lautsprecher
angebracht werden, sollten eine Tragkraft von 10 kg je
Schraube aufweisen. Konsultieren Sie für die Anbringung
der Lautsprecher an der Wand einen qualifizierten
Bauunternehmer. Eine unrichtige Anbringung kann zu
Beschädigungen der Wand und der Lautsprecher führen.
≥ Versuchen Sie nicht, diese Lautsprecher mit Verfahren an
der Wand aufzuhängen, die von den im vorliegenden
Handbuch beschrieben verschieden sind.
1
Schrauben Sie eine Schraube (nicht im
Lieferumfang enthalten) in die Wand.
2
Setzen Sie den Lautsprecher mit dem Loch
sicher in die Schraube ein.
[BT735]: Frontlautsprecher und Surround-Lautsprecher
[BT330]: Frontlautsprecher
Anbringung an einer Wand ohne Basis und Ständer.
[BT330]:
Surround-Lautsprecher
[BT230]:
Frontlautsprecher and
Surround-Lautsprecher
F 97 mm
G 210 mm bis 212 mm
H 72 mm
I 349 mm bis 351 mm
J 26 mm
[BT735]:Mittellautsprecher
[BT330] [BT230]:Mittellautsprecher
K 117 mm
L 209 mm bis 211 mm
M 97 mm
N 18,8 mm
O 17 mm
P 99 mm bis 101 mm
∫ So vermeiden Sie, dass der Lautsprecher
umfällt
[BT735]: Frontlautsprecher, Mittellautsprecher,Surround-Lautsprecher
[BT330]: Frontlautsprecher
z. B. [BT735]: Frontlautsprecher
≥ Wenden Sie sich zur Vermeidung von Schäden an der Wand
oder den Lautsprechern an einen qualifizierten
Bauunternehmer.
≥ Verwenden Sie eine Schnur mit kleinerem als ‰2,0 mm, die
über 10 kg halten kann.
[BT330]
Anbringung an einer Wand
z.B., [BT735] Frontlautsprecher
NEIN
JA
≥ In dieser Position fällt der
Lautsprecher wahrscheinlich
bei Verrücken nach links oder
rechts um.
≥ Verrücken Sie den
Lautsprecher, damit sich
die Schraube in dieser
Position befindet.
A Mindestens 30 mm
B
‰ 4,0 mm
C
‰ 7,0 mm bis 9,4 mm
D Wand oder Säule
E 5,5 mm bis 7,5 mm
[BT735]
[BT330]
Wiederanschließen der
Lautsprecherkabel
A Schnur (nicht im Lieferumfang enthalten)
B Ösenschraube (nicht im Lieferumfang
enthalten)
C Weniger als 10 cm
D Lautsprecherrückseite
Führen Sie das
Kabel von der
Unterseite ein.
Lassen Sie
ca. 120 mm
überstehen
Ziehen Sie das Kabel
durch die Öffnung
heraus.
