Anschluss an die Eingangs-/Ausgangsbuchsen

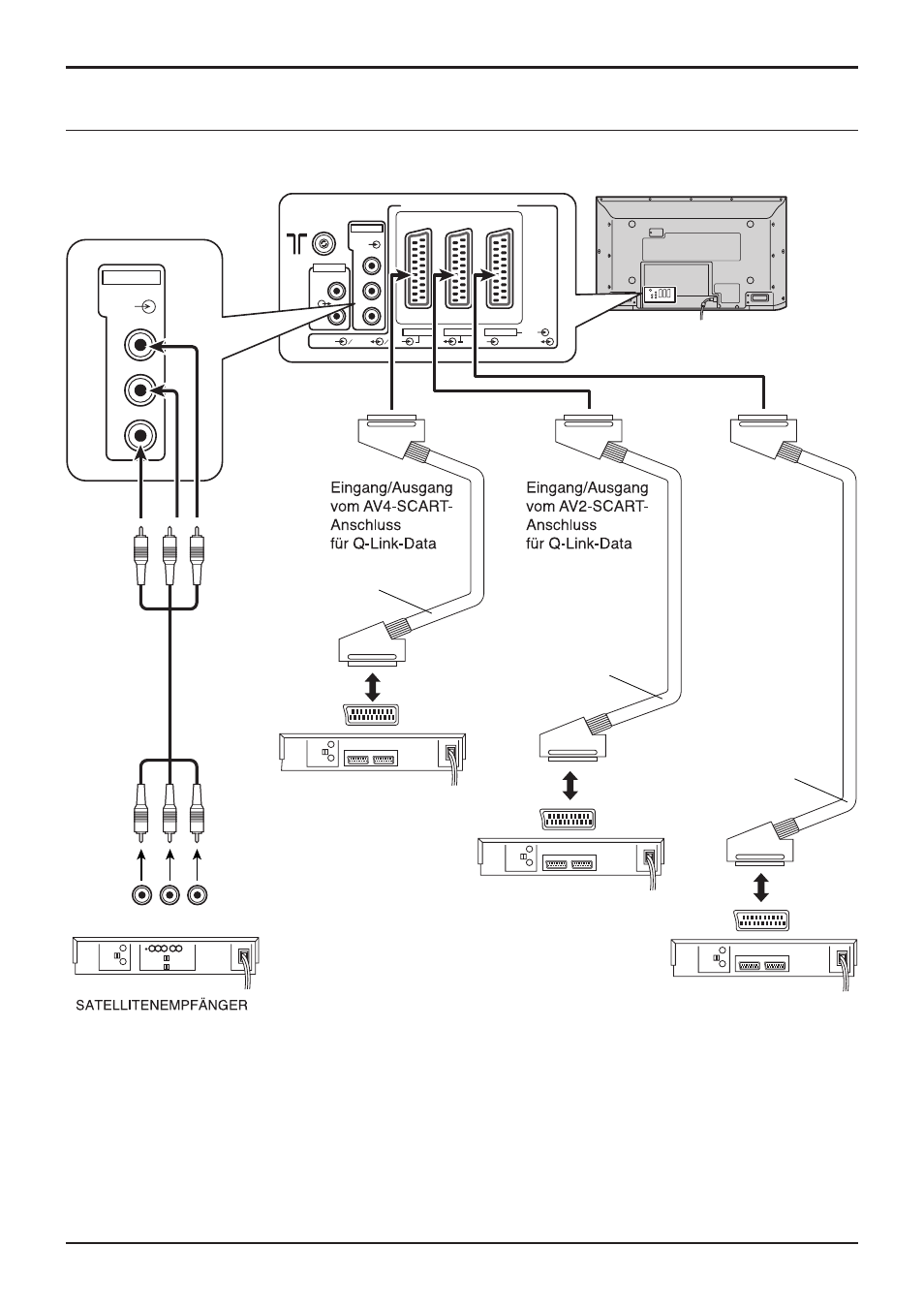

Anschluss von Videorecordern und anderen externen Geräten
Eingang/Ausgang
vom AV1-SCART-
Anschluss
SCART-Kabel
SCART-Kabel
SCART-Kabel
R
RGB
VIDEO S VIDEO VIDEO S VIDEO
L
P R
P B
Y AUDIO OUT
AV 4C
AV4 AV2 AV1
COMPONENT
VIDEO
VIDEO RGB
P R P B Y
P R
P B
Y
AV 4C
COMPONENT
VIDEO
Eingang AV4-
Komponentensi-
gnal-PIN-Typ
DVD-SPIELER VIDEORECORDER
DVD-SPIELER
DVD-RECORDER
VIDEORECORDER/S-VIDEORECORDER
Q-LINK-KOMPATIBLER VIDEORECORDER
DVD-SPIELER
DVD-RECORDER
VIDEORECORDER/S-VIDEORECORDER
Q-LINK-KOMPATIBLER VIDEORECORDER
DVD-SPIELER
DVD-RECORDER
Hinweise:
• Die abgebildeten zusätzlichen Geräte und Kabel gehören nicht zum Lieferumfang dieses Fernsehers.
• Keinen Computer mit TTL-Ausgang (5 V) an dieses Gerät anschliessen.
• Der 21-pol. AV2/AV4-Anschluss kann ebenfalls als ein Ausgang für Audio-Video-Geräte verwendet werden (siehe
Seite 9).
• Die gewünschte VIDEO-Eingangsposition durch das Drücken der Taste TV/AV wählen (siehe Seite 14 und15).
• Für Informationen zur Belegung des SCART-Steckanschlusses siehe Seite 48.
