Seite 11: Deutsch, Cq-vd7003n (rückseite)
11
30
CQ-VD7003N
Deutsch

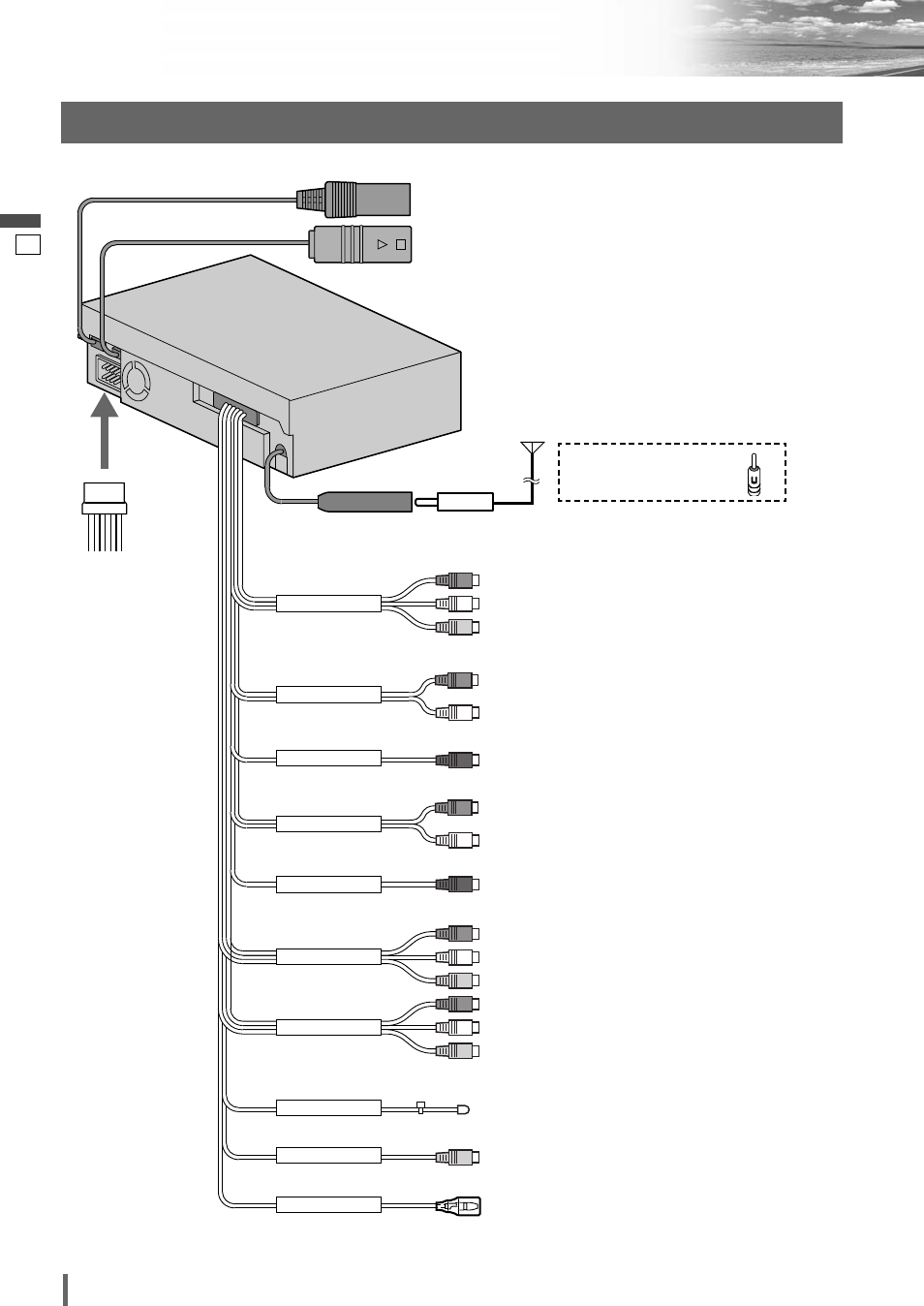

Elektrischer Anschluss
(Fortsetzung)
AV-OUT
AV1-IN
AV2-IN
PRE-OUT REAR
S.W-OUT
CAMERA-IN
PRE-OUT CENTER
REMOTE-IN
REVERSE
PRE-OUT FRONT
!0 Versorgungsstecker
(
a
Seite 29)
Video-Ausgang (AV-OUT)
Den rückwärtigen Monitor anschließen.
(
a
Seite 36)
System-Upgrade-Stecker
An externe Geräte mit System-Upgrade-Stecker.
RGB-Stecker
An das Panasonic Auto-Navigationssystem.
Pre-Out-Stecker (vorne)
An externen Verstärker.
Pre-Out-Stecker (mitte)
An externen Verstärker.
Pre-Out-Stecker (hinten)
An externen Verstärker.
Pre-Out-Subwooferstecker (mono)
An externen Verstärker.
Video-Eingang (AV1-IN/AV2-IN)
VCR, Camcorder, Auto-Navigationssystem
eines Fremdherstellers usw. anschließen.
(
a
Seite 36)
Hinweis: Wenn ein externes Gerät an den
System-Upgrade-Stecker angeschlossen ist,
funktionieren die Audioklemmen {(R)(Rot),
(L)(Weiß)} von AV2-IN nicht.
Remote-Eingangskabel
An Remote-Ausgang des angeschlossenen
Geräts.
Kamera-Eingang (CAMERA-IN)
Eine Rückfahrkamera anschließen
(
a
Seite 35).
Rückwärtsgangkabel
Wenn Sie die Rückfahrkamera anschließen,
verwenden Sie das Rückwärtsgangkabel.
(R) (Rot)
(L) (Weiß)
(R) (Rot)
(L) (Weiß)
(R) (Rot)
(L) (Weiß)
(Gelb)
(R) (Rot)
(L) (Weiß)
(Gelb)
(R) (Rot)
(L) (Weiß)
(Gelb)
(Gelb)
(Violett mit weißem Streifen)
(Braun mit schwarzem Streifen)
(Schwarz)
(Schwarz)
CQ-VD7003N
(Rückseite)
!3 ISO-Antennen-adapter
(falls erforderlich)
Bezeichnung und Farbe der Rückwandstecker
