Einbau
(Fortsetzung)
1
3
5
6
2
4

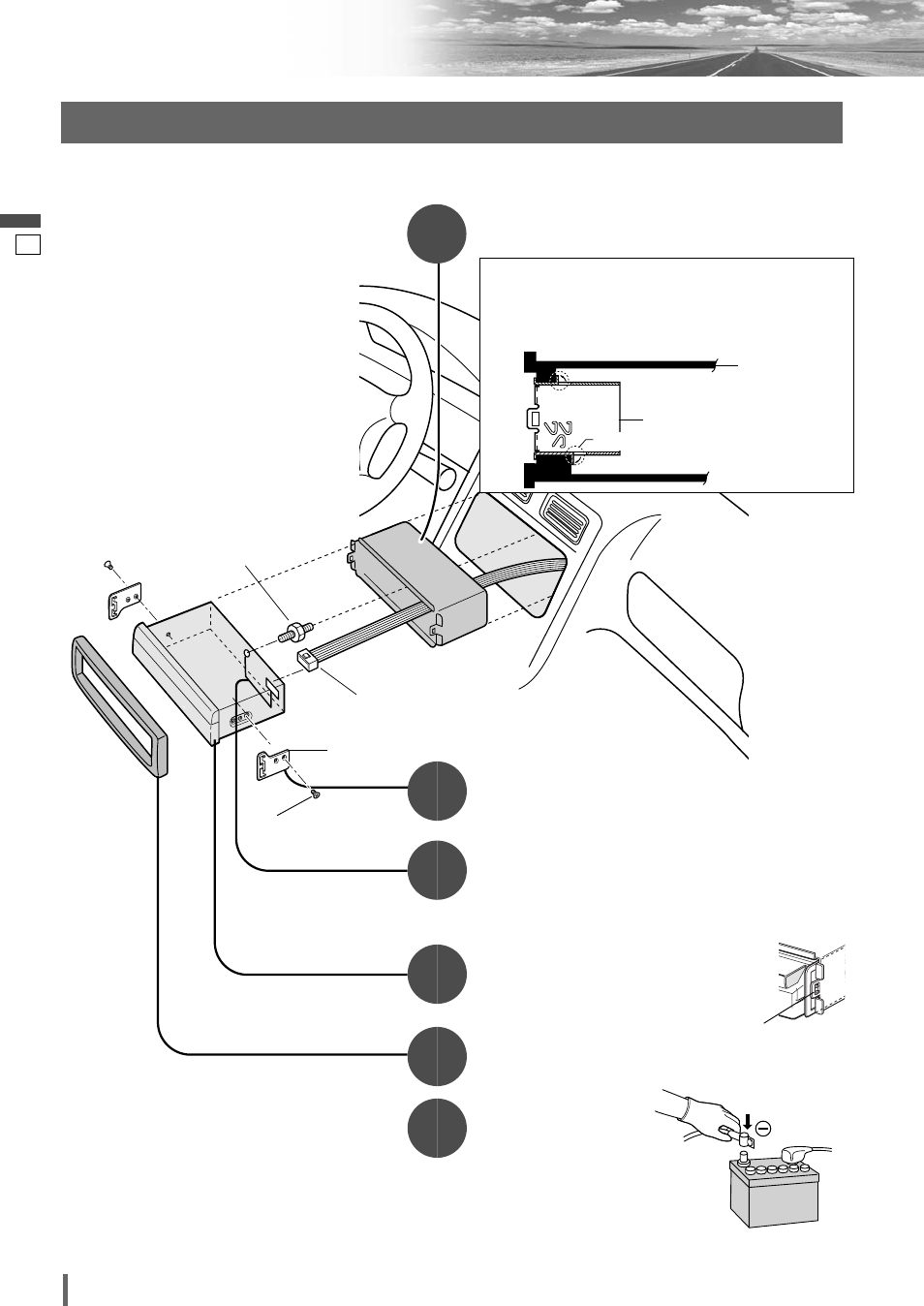

❏ Einbauvorgänge (Bei Verwendung der Einbauhalterung w)
Einbau des Gerätes
Führen Sie die Einbauhalterung w in das Armaturenbrett
ein, und biegen die Befestigungslaschen um.
Führen Sie den hinteren Anschluss des Gerätes aus.
Nachdem der Versorgungsstecker
!0 befestigt wurde, die
Rückseite des Geräts nach einer der rechts gezeigten
Methoden (a) oder (b) an der Karosserie befestigen.
Setzen Sie die Zierrahmen q auf.
Nach erfolgter
Installation schliessen
Sie den negativen Pol (–)
der Batterie wieder an.
Bringen Sie die Einbaufedern e an dem Anzeigegerät
an.
!0 Versorgungsstecker
r Befestigungsschraube
(5 mm ø)
e Einbaufeder
y Senkschraube
(5 mm ø x 6 mm)
Hinweis:
¡Das Kraftfahrzeugmodell, die
Einbaubedingungen und die Kombination
dieser Geräte können zu bestimmten
Restriktionen beim Öffnen und Schließen
des Monitors sowie bei der Einstellung
des Neigungswinkels und der Position des
Monitors führen.
Befestigung der Einbauhalterung.
Die umzubiegenden Laschen hängen von dem Kraftfahrzeug
ab. Biegen Sie diese mit einem Schraubendreher ab, um die
Einbauhalterung w richtig in das Armaturenbrett
einzubauen.
w Einbauhalterung
Armaturenbrett
Lasche
Setzen Sie das Gerät in die
Einbauhalterung w ein.
Sichern Sie die Klemmplatte der
Einbauhalterung w an dem Haken der
Einbaufeder
e .
Klemmplatte
WICHTIG
Um Beschädigung durch Überhitzen zu
verhindern, beim Einbau im
Armaturenbrett darauf achten, dass der
Luftstrom um das Gerät nicht behindert
wird und die Belüftungsöffnungen nicht
blockiert sind.
