-72-
■ Systemsteuergerät WV-CU550A

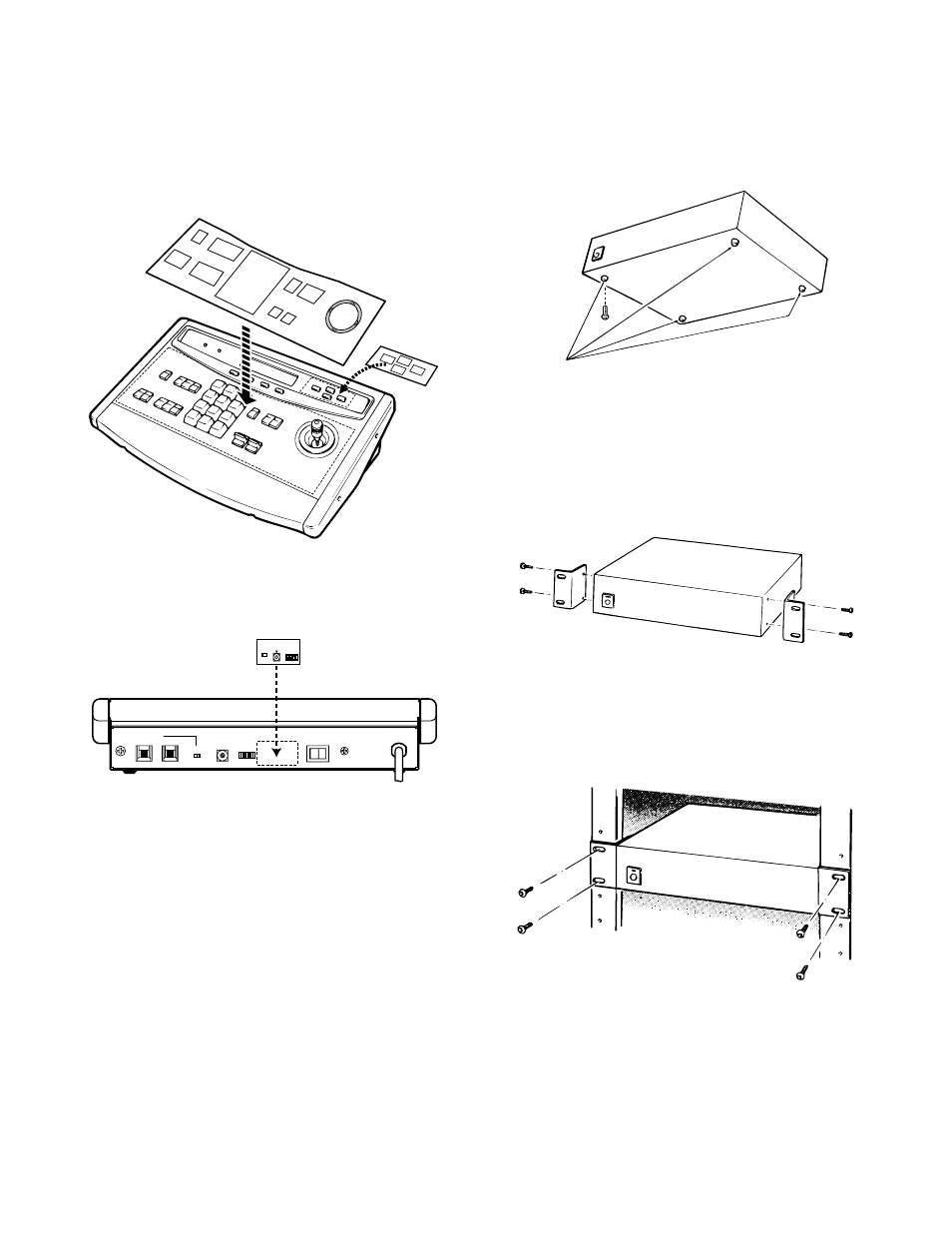

● Anpassung des Bedienfelds
1. Die Schutzfolie von den mitgelieferten Schablonen
abziehen. Dann die Schablonen auf das Bedienfeld
aufkleben.
2. Den Aufkleber von der Folie abziehen und gemäß
Abbildung unten auf der Rückseite des System-
steuergeräts anbringen.
CONTROLLER
ON
MODE
OFF
IN OUT
TERM
ON OFF
DATA
0 1 2 3 45 6 7 8 9
CONTROLLER
UNIT NO.
1-8
Connection with
Video Multiplexer
(WJ-FS616)
TERM. MODE
ON OFF
0
OFF
ON
■ Video-Multiplexer WJ-FS616
● Rack-Einbau
1. Die vier Befestigungsschrauben der Gummifüße
lösen und die vier Gummifüße entfernen.
2. Die Rack-Einbauwinkel an beiden Seiten des
Video-Multiplexers mit je zwei Schrauben (M4x10,
beiliegend) befestigen.
3. Den Video-Multiplexer mit vier Schrauben (örtlich
zu beschaffen) im Rack befestigen.
Vorsicht:
• Die Entlüftungsöffnung oder Schlitze im
Gehäuse nicht blockieren, um ein Ansteigen
der Temperatur im Geräteinneren zu
verhindern.
Die Temperatur im Rack sollte innerhalb von
50°C liegen.
• Bei Vibrationsgefahr die Rückseite des Geräts
mit zusätzlichen Einbauwinkeln (örtlich zu
beschaffen) am Rack sichern.
Vier Gummifüße entfernen
