Seite 55: Anschlüsse
-111-
Bei der folgenden Tastenbedienung wird z.B. das
Bild der an den Video-Multiplexer 2 ange-
schlossenen Kamera Nr. 15 auf dem an den Video-
Multiplexer 1 angeschlossenen Spot-Monitor
dargestellt.
5. Zur Bedienung des angewählten Video-Multi-
plexers siehe BEDIENUNGSVORGÄNGE auf Seite
96.
6. Die Nummer des nächsten Video-Multiplexers mit
den Zifferntasten eingeben und mit der Taste
UNIT/ESC
anwählen.
■
Sonstige Anwendungen
Das vom Eingang SPOT IN durchgeschleifte
Videosignal (Daisy-Chain-Betrieb) kann auf dem
Spot-Monitor dargestellt werden.
1. Sicherstellen, daß der Parameter LINK im SYSTEM
SETUP-Menü auf DAISY MODE steht.
2. Mit den Zifferntasten eine Multiplexernummer ein-
geben. Die Taste
UNIT/ESC
drücken, um den
Video-Multiplexer anzuwählen.
3. Mit der Taste
(F2)
am Steuergerät den Spot-
Monitor anwählen.
4. Die Taste [ 0 ] und dann
SET
drücken. Damit wird
das am Eingang SPOT IN durchgeschleifte Video-
signal auf dem Spot-Monitor dargestellt.
■

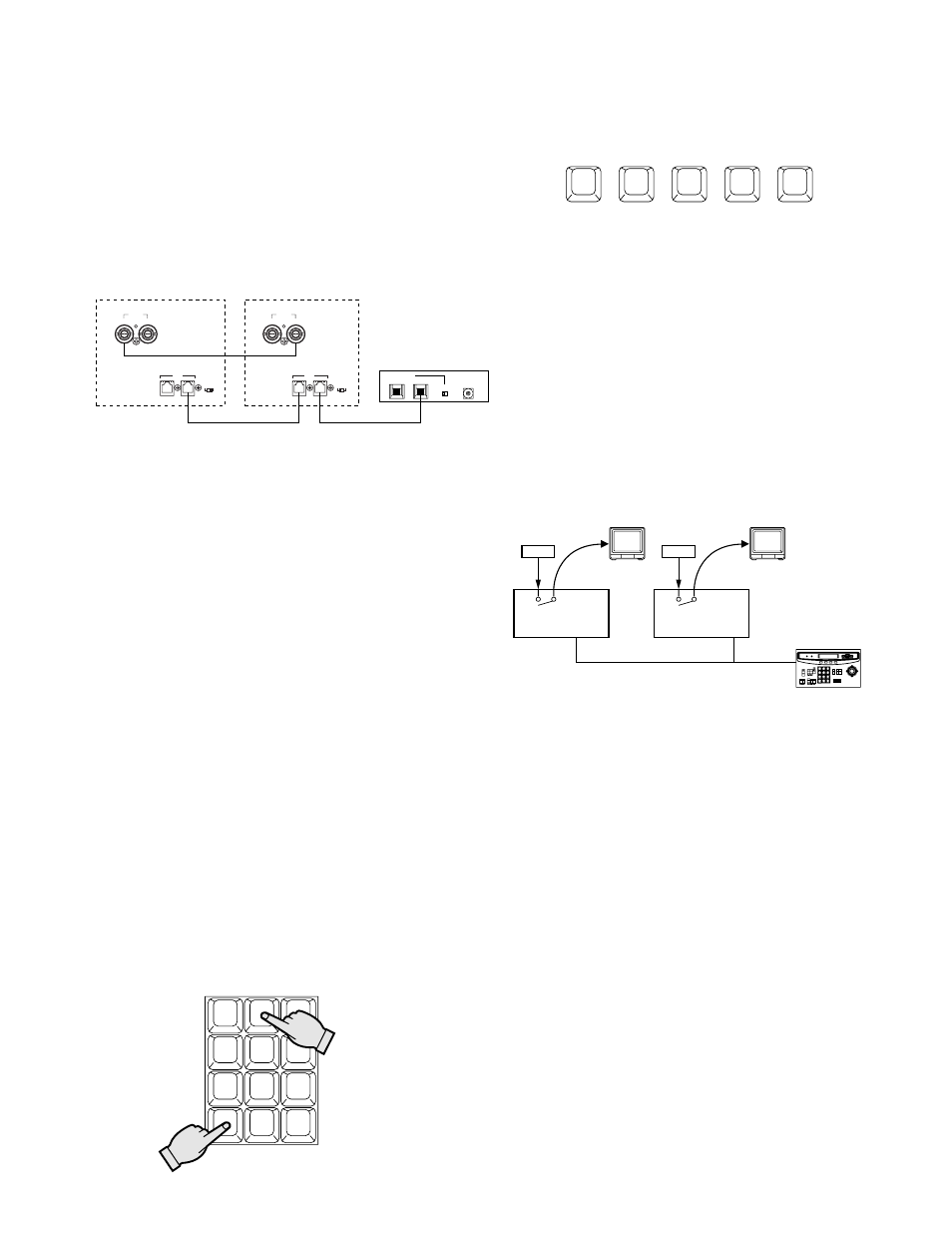

Anschlüsse
Bei Anschluß mehrerer Video-Multiplexer ist nur
einer direkt über ein Steuerkabel an das
Systemsteuergerät angeschlossen, während die
restlichen in einer Daisy-Chain betrieben werden.
Die erforderlichen Anschlüsse und Verbindungen
der Datenports sind unten dargestellt.
Hinweise:
• Bis zu vier Video-Multiplexer können über eine
Daisy-Chain an das Systemsteuergerät ange-
schlossen werden.
• Die Multiplexernummern sollten in der An-
schlußreihenfolge zugewiesen werden, begin-
nend mit dem direkt an das Systemsteuergerät
WV-CU550A angeschlossenen Gerät.
• In die Sequenzdarstellung können nur die an
ein Multiplexergerät angeschlossenen Kameras
einbazogen werden.
• Es wird empfohlen, den Schalter LOCK für die
Durchführung der Anschlüsse auf ON zu
stellen.
• Zur Steuerung von mehr als 4 Kameras muß für
jede zusätzliche Kamera eine Daten-Multiplex-
Baugruppe WV-PB6164 in den Video-Multi-
plexer eingebaut werden.
■
Bedienung
1. Sicherstellen, daß die Kameras und Peripherie-
geräte vorschriftsmäßig angeschlossen sind.
2. Alle Systemkomponenten einschalten.
3. Sicherstellen, daß der Parameter DAISY MODE im
SYSTEM SETUP-Menü auf ON steht.
4. Mit den Zifferntasten eine Multiplexernummer
eingeben. Die Taste
UNIT/ESC
drücken, um den
Video-Multiplexer anzuwählen.
TEAM.
OFF
IN
OUT
ON
DATA
SPOT
OUT
I N
TEAM.
OFF
IN
OUT
ON
DATA
SPOT
OUT
I N
IN
OUT
TERM
ON
OFF
DATA
0 1
2
3
45
6
7
8
9
CONTROLLER
UNIT NO.
1-8
1
2
3
4
5
6
7
8
9
MON
CAM
UNIT/ESC
SET
0
MON
CAM
UNIT/ESC
2
SET
1
5
Gerät
2
VIDEO
Gerät
1
VIDEO
Örtliche Anlage
Video-Multiplexer
WJ-FS616
Video-Multiplexer
WJ-FS616
Hauptanlage
