STAP
1
Aansluiting
Aansluiten op een TV-toestel met behulp van de 21-pins Scart-kabels (
➔ pag. 7)
(➔ pag. 9, Opmerking voor eigenaren van Progressive-
compatibele PAL-systeem TV-toestellen)
■ Componentvideo-uitgang
Het componentsignaal verzendt de kleurverschilsignalen (P
B
/P
R
) en het helderheidssignaal (Y) gescheiden om een zeer betrouwbare
weergave van de kleuren te krijgen. Wanneer de televisie compatibel is met Progressive Output, krijgt u beeld van een zeer goede kwaliteit,
omdat de componentvideo-uitgang van dit apparaat een Progressive Output-signaal verstuurt (
➔ pag. 41) .

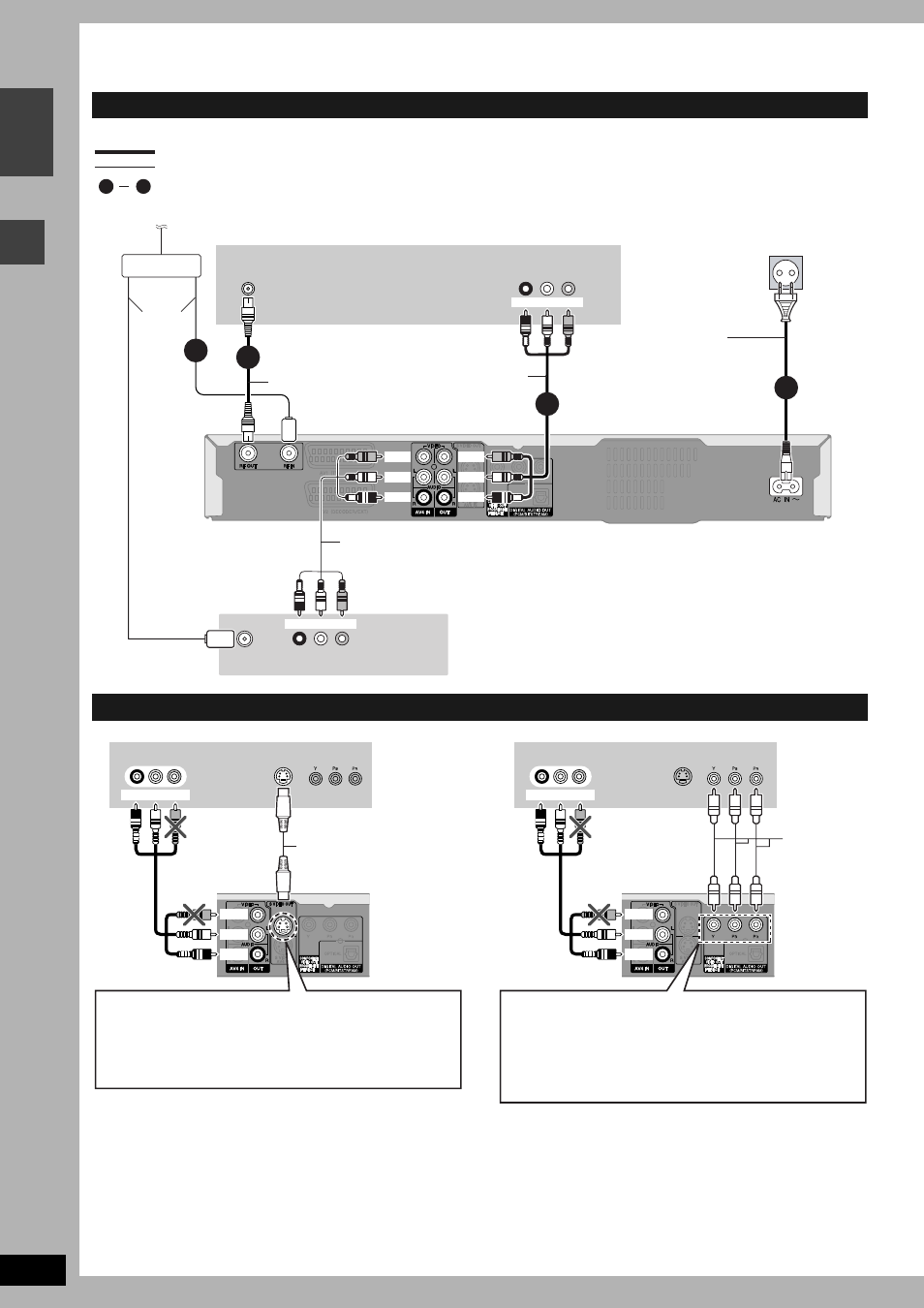

Een TV-toestel aansluiten met AUDIO/VIDEO-aansluitingen en videorecorder
Een TV-toestel met S VIDEO- of COMPONENT VIDEO-aansluitingen aansluiten
VHF/UHF
RF IN
VHF/UHF
RF IN
R L
AUDIO OUT VIDEO OUT
AUDIO IN
R L
VIDEO IN
1
2
3
4
Audio/video-kabel
Het achterpaneel
van dit toestel
duidt de meegeleverde accessoires aan.
duidt accessoires aan die niet worden meegeleverd.
zijn vereiste aansluitingen. Maak de aansluitingen in de genummerde volgorde.
Naar de antenne
verdeler
Antenne
draad
Achterpaneel van het TV-toestel
Rood Wit Geel
RF coaxiale kabel
Netsnoer
Pas aansluiten als
alle andere
aansluitingen zijn
gemaakt.
Audio/video-kabel
Achterpaneel van de
videorecorder
Rood
Wit
Geel
Rood
Wit
Geel
Rood Wit Geel
Gebruik een verdeler als
u de antenne op uw
videorecorder wilt
aansluiten.
1
4
Naar het stopcontact
(220 t/m 240 V
wisselstroom, 50 Hz)
AUDIO IN
R L
VIDEO
IN
COMPONENT
VIDEO IN
S VIDEO
IN
Achterpaneel
van het
TV-toestel
Rood Wit Geel
Audio/
video-kabel
S Video-kabel
Het
achterpaneel
van dit toestel
S VIDEO OUT aansluiting
Met een S Video-kabel aansluiten op de S VIDEO IN-ingang op
het TV-toestel.
Met de S VIDEO OUT-aansluiting krijgt u een levendiger beeld
dan met de VIDEO OUT-aansluiting. (De werkelijke resultaten
zijn afhankelijk van het TV-toestel.)
Rood
Wit
Geel
AUDIO IN
R L
VIDEO
IN
COMPONENT
VIDEO IN
S VIDEO
IN
Achterpaneel
van het
TV-toestel
Rood Wit Geel
Audio/
video-kabel
Videokabel
Het
achterpaneel
van dit toestel
Rood
Wit
Geel
COMPONENT VIDEO OUT aansluiting
Met een COMPONENT VIDEO-kabel aansluiten op de
COMPONENT VIDEO IN-ingangen op het TV-toestel. U kunt
deze aansluitingen gebruiken voor Interlace of Progressive
Output (
➔ pag. 41) voor een scherper beeld dan via de S VIDEO
OUT-aansluiting.
•
Aansluiten op de aansluitingen van dezelfde kleur.
