25
EINBAUARBEITEN UND ANSCHLÜSSE
WARNUNG
Die in den folgenden Abbildungen dargestellten Einbau-
arbeiten sollten von qualifiziertem Kundendienstpersonal
oder sonstigem Fachpersonal ausgeführt werden.
Vorsichts:
• Dieses System muß innerhalb des Schutzbereichs in
Übereinstimmung mit den Vorschriften der Internatio-
naen Elektrotechnischen Kommission und den zustän-
digen örtlichen Behörden installiert werden.
• Das Gerät mit dem mitgelieferten Einbauwinkel an einer
ebenen Wand befestigen. Das Gerät nach dem Einbau
sichern, damit es nicht herunterfällt.
Das Gerät kann wie im Folgenden beschrieben an der
Wand montiert werden.

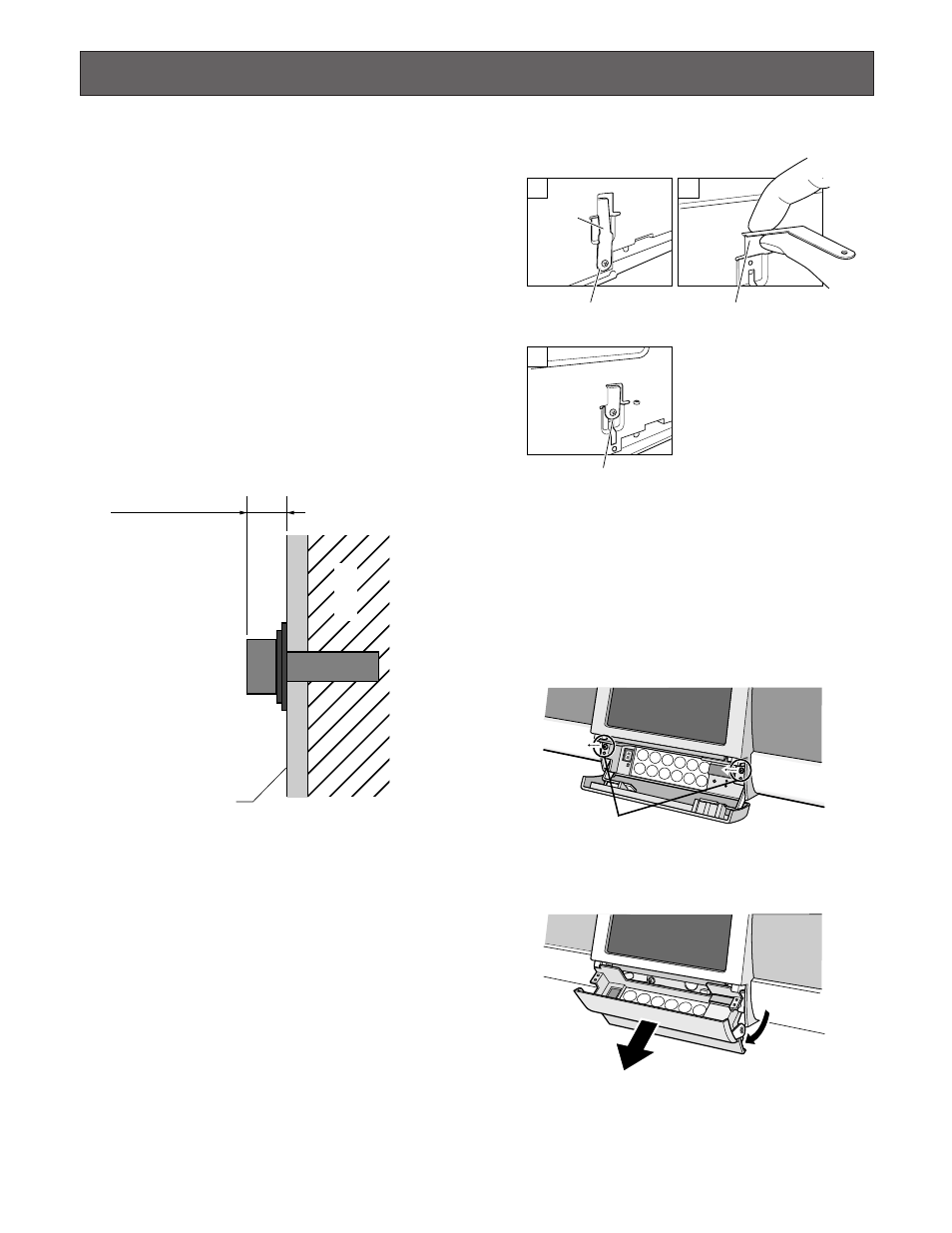

1. Die Ankerschraube in der Wand befestigen, und dann
den mitgelieferten Einbauwinkel daran befestigen.
(Siehe Abbildung auf S.28.) Die Ankerschraube muß
den in der Abbildung gezeigten Abmessungen entspre-
chen.
2. Die Transportsicherung wie folgt entfernen:
• Darauf achten, daß die Schraube nicht ins Gerät fällt.
• Falls die Schraube verloren geht, kann eine andere M3-
Schraube verwendet werden.
3. Die Zifferntastatur entfernen.
Die Tasten können entfernt werden, indem die zwei
manipuliersicheren Schrauben entfernt werden (mit
dem mitgelieferten Spezialschraubenzieher) und die
Tastatur abgehoben wird. Dabei muß auch das Steuer-
kabel entfernt werden.
10 mm oder weniger
W
and
Einbauwinkel
2 mm (D)
1 2
3
(1) Die Schraube
entfernen.
Riemen
Verriegelt
(3) Den Riemen umbiegen und mit der Schraube sichern.
Entriegelt
(2) Den Riemen bis zum
Anschlag einführen.
1 2 3 4 5 6 7 8 9 0 ENTER
1 2 3 4 5
CANCEL
CANCEL
Die Schrauben entfernen.
