Panasonic BMET500 Benutzerhandbuch
Seite 9
26
4. Das Gerät am Einbauwinkel befestigen.
5. Das Koaxialkabel ans Gerät anschließen. Damit ist das
Gerät an das Steuergerät angeschlossen (Kamera 1 -
3).
6. Bei Verwendung der eingebauten CCTV-Kamera das
mitgelieferte Video-Ausgangskabel an VIDEO OUT
anschließen. Dann das mitgelieferte Video-Ausgangs-
kabel mit dem Video-Eingangskabel eines angeschlos-
senen Geräts (z.B. Monitor oder DVR) verbinden.
7. Das Gleichstromkabel an das Gerät anschließen.
Wenn das Gerät über das Steuergerät mit Strom ver-
sorgt werden soll, das Gleichstromkabel an die An-
schlüsse 0 V und +32 V anschließen.
Wenn das Gerät über ein externes Gerät mit 24 V
Gleichstrom versorgt werden soll, das Netzkabel an die
Anschlüsse 0 V und +24 V anschließen.
Vorsicht:
Für die Versorgung mit 24 V Gleichstrom ein
externs Stromversorungsgerät eines Fremdherstel-
lers verwenden, das den Sicherheitsvorschriften
entspricht.
(Siehe S.34.)
1
2
3
4
5
CANCEL
Schraubenmutter (M5)

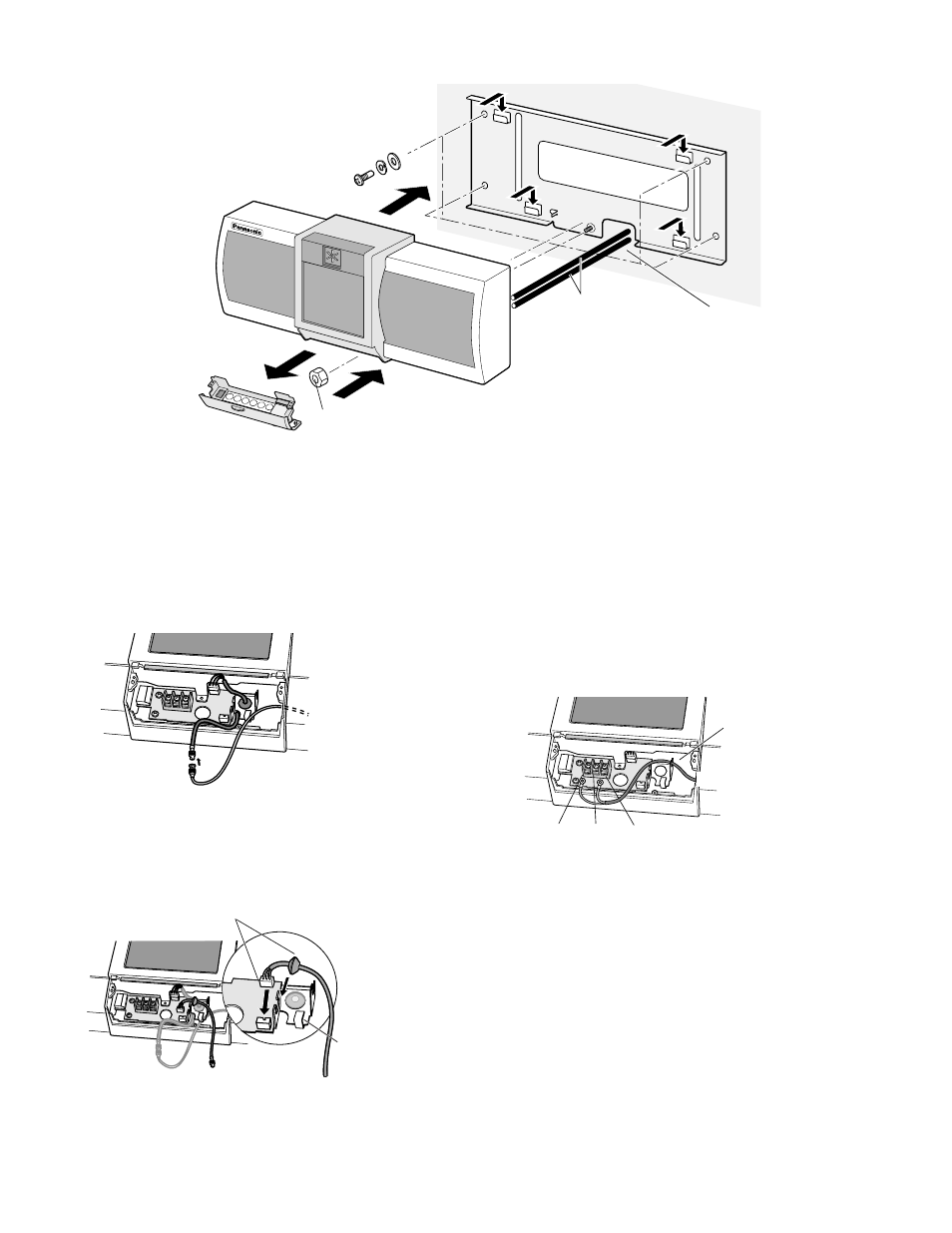

(1) Den Einbauwinkel an
der Wand montieren.
(2) Die Zifferntastatur
entfernen.
(3) Die Transportsicherung entfernen.
(4) Das Gerät am Einbauwinkel befestigen.
Gerät und Einbauwinkel unter Verwendung eines 8
mm-Steckschlüssels mit der Schraubenmutter
sichern.
(5) Die Kabel an das Gerät anschließen.
(6) Die Zifferntastatur anbringen.
* Zu den technischen Daten des Steuergeräts
siehe die diesem beiliegende Bedienungsanleitung.
Video-Ausgangskabel
und Netzkabel *
(vom Steuergerät)
Zugang für die durch
die Wand zu führenden
Kabel vorsehen.
Koaxialkabel
An KAMERA 1 - 3 des Steuergerätsit
An einen Monitor oder Digital-Diskrecorder
Anschließen.
Das Kabel durch
dieses Loch führen.
0 V
+32 V
+24 V
Das Kabel durch
dieses Loch
führen.
An das Steuergerät
