Elektrischer Anschluss
(Fortsetzung)

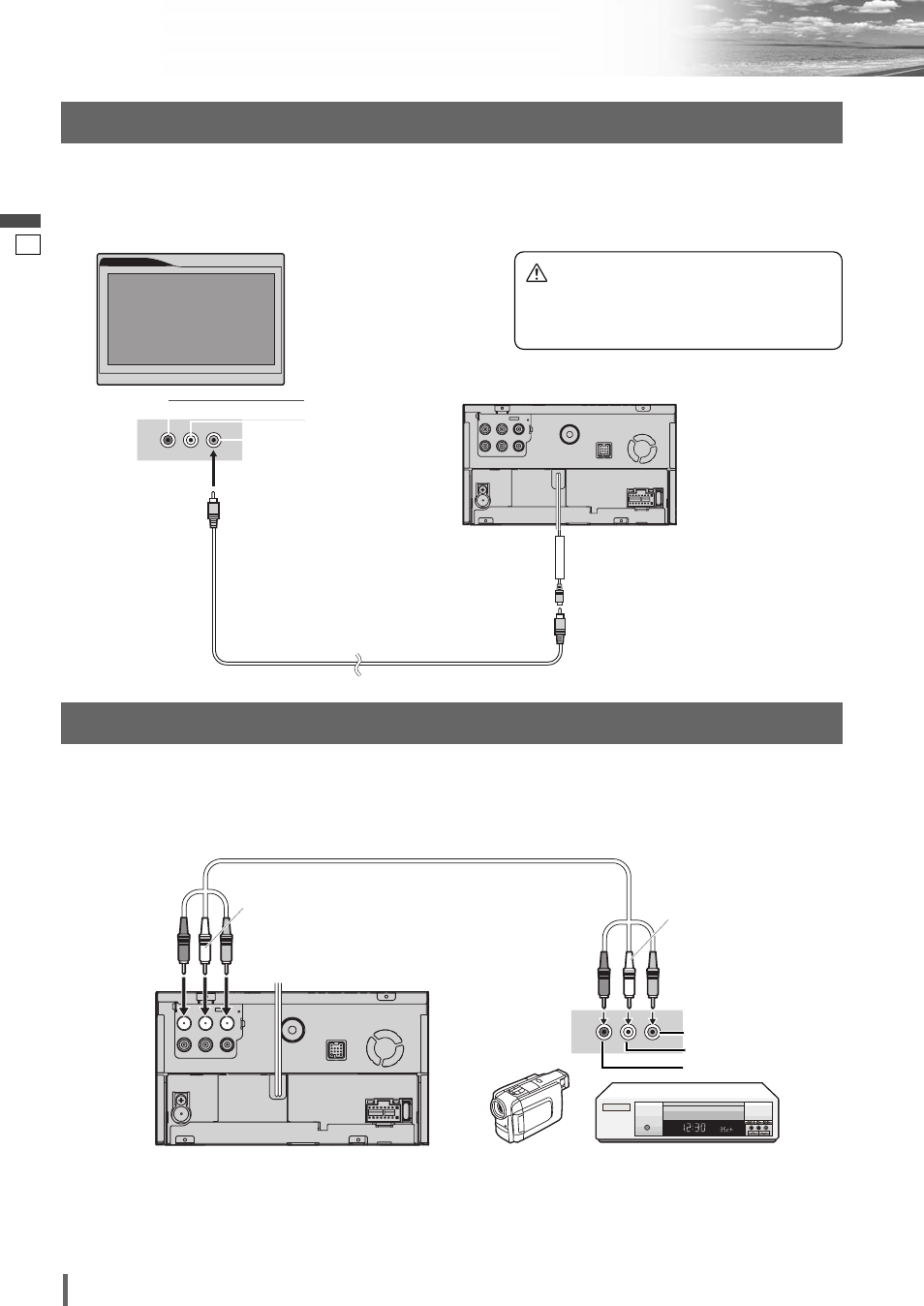

Anschluss des rückwärtigen Monitors
Hinweis:
¡
Siehe auch die Bedienungsanleitungen der anzuschließenden Geräte.
¡
Um einen einwandfreien Anschluss sicherzustellen, die Form der an den anzuschließenden Geräten vorhandenen
Stecker und deren Anschlussstellen überprüfen.
INTELLIGENT SYSTEM
BS G-CODE
POWER
Anschluss eines VCR oder Camcorders
CQ-VW100N
(Rückseite)
(R)
(Rot)
(L)
(Weiß)
(Video)
(Gelb)
VCR
Camcorder
(R) (Rot)
(L) (Weiß)
(Video) (Gelb)
RCA-Kabel
(Option)
Video-Ausgang
AUDIO Rechts
AUDIO Links
Hinweis:
¡
Siehe auch die Bedienungsanleitungen der anzuschließenden Geräte.
¡
Um einen einwandfreien Anschluss sicherzustellen, die Form der an den anzuschließenden Geräten vorhandenen
Stecker und deren Anschlussstellen überprüfen.
Beispiel:
VIDEO OUT
COLOR LCD MONITOR
VM1500
Panasonic
STAND BY (R)
ON (G)
CQ-VW100N
(Rückseite)
RCA-Kabel
(Option)
(Video) (Gelb)
(Video) (Gelb)
Beispiel:
Rückwärtiger Monitor
Video-Eingang
AUDIO Rechts
AUDIO Links
Vorsicht
¡An die Personen auf den Vordersitzen: Bitte
hören Sie sich während der Fahrt nur Audio
an.
Video-Eingang (VIDEO OUT)
