4
19 CQ-VD5505N
Deutsch
<YFX994C134ZA>
Verriegelungsfreigabeplatte e 2
❏

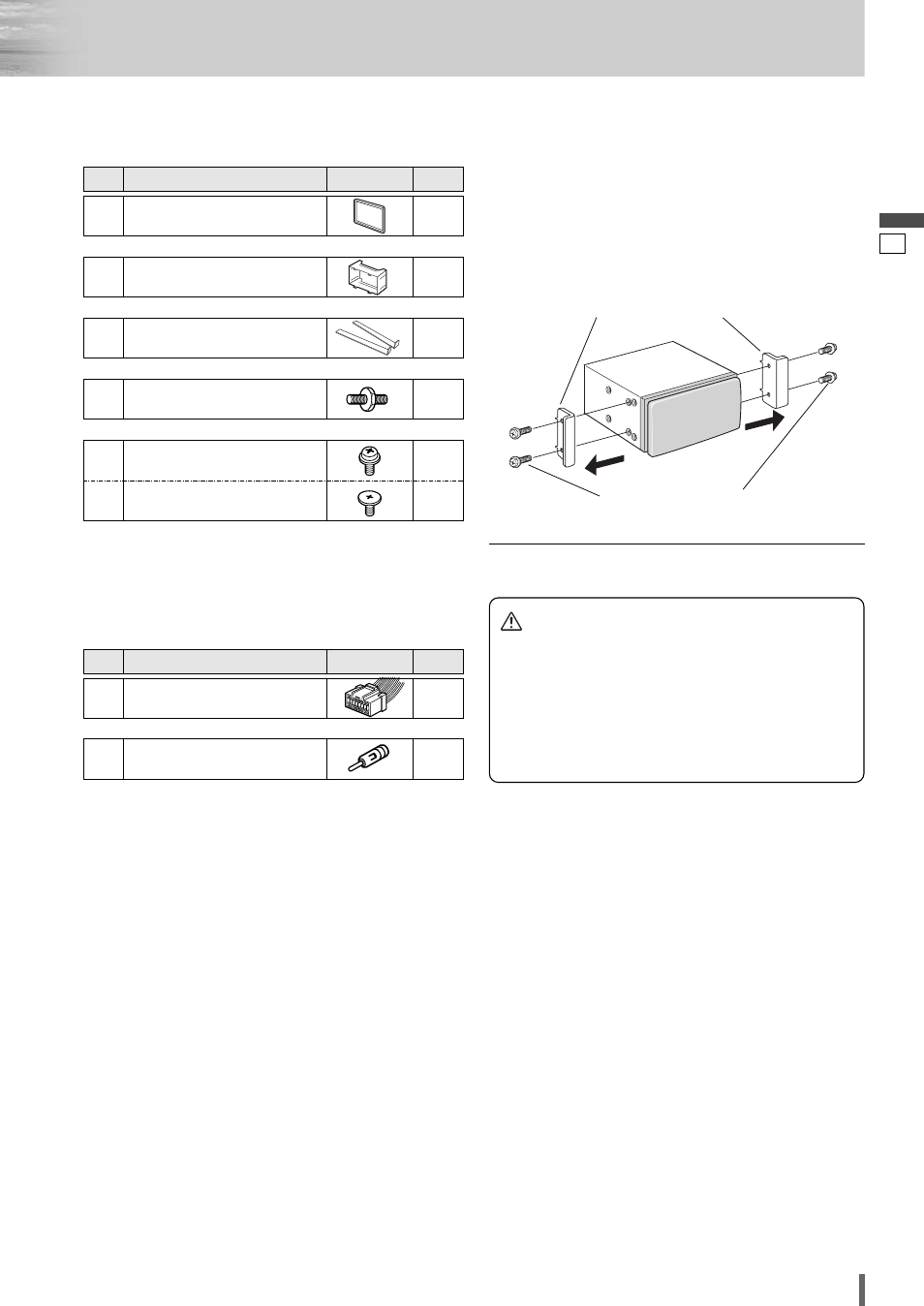

Mitgelieferte Hardware
(für den Einbau)
Hinweis:
¡
Die unter den Zubehörteilen in Klammern angegebene
Zahl bezeichnet die bei Wartung und Kundendienst ver-
wendete Teile-Nummer.
¡ Änderungen im Zuge von Verbesserungen an Zubehör
und dessen Teilenummern ohne Vorankündigung vor-
behalten.
¡ Bei der Lieferung ist die Einbauhalterung w am
Hauptgerät montiert.
¡ Zur Installation ausschließlich die mitgelieferten
Schrauben verwenden. Falls eine der Schrauben ver-
loren gehen sollte, diese speziell nachbestellen.
Stückzahl Diagram Bezeichnung Nr.
Zierrahmen
<YFC054C091ZA>
q 1
Einbauhalterung
<YFX214C437ZA>
w 1
<ZZBISVD6503>
Schraube mit Kragen
(5 mmø x 8 mm)
t 2
Senkschraube
(5 mmø x 8 mm)
y 6
<YEJV01060>
Befestigungsschraube
(5 mm ø)
r 1
❏
Mitgelieferte Hardware
(für die Verdrahtung)
Stückzahl Diagram Bezeichnung Nr.
<YAJ024C123CA>
Versorgungsstecker
(ISO-Stecker)
u 1
ISO-Antennen-adapter
<YEAA33144>
i 1
❏
Abnehmen der
Transporthalterungen
Nehmen Sie unbedingt die Transporthalterungen vor der
Verwendung (vor dem Einbau) ab. Verwenden Sie
Schraube mit Kragen (5 mm ø x 8 mm) für den
Einbau. (
a Seite 21)
Achten sie darauf, dass diese Schrauben nicht verloren
werden.
Schraube mit Kragen
(5 mm ø x 8 mm)
Transporthalterung
❏ Vor dem Einbau des Gerätes
Vorsicht
¡ Nicht übermäßig hart auf das Panel drücken.
¡ Das Panel nicht mit den Fingernägeln oder harten
Gegenständen verkratzen.
¡ Das Panel nicht anstoßen.
a Nichtbeachtung dieser Regeln kann zum
Zerbrechen der Glasabdeckung auf dem Touch-
Panel führen.
