Grundlagen der
Bedienung
Bedienung der Fernbedienung
24 -
D
EUTSCH
Sie können die Helligkeit des Bildes und
den Kontrastpegel des Eingangssignals mit
einer Wellenform anzeigen. Siehe
„EINGANGS-SIGNALANZEIGE“ auf
Seite 32.

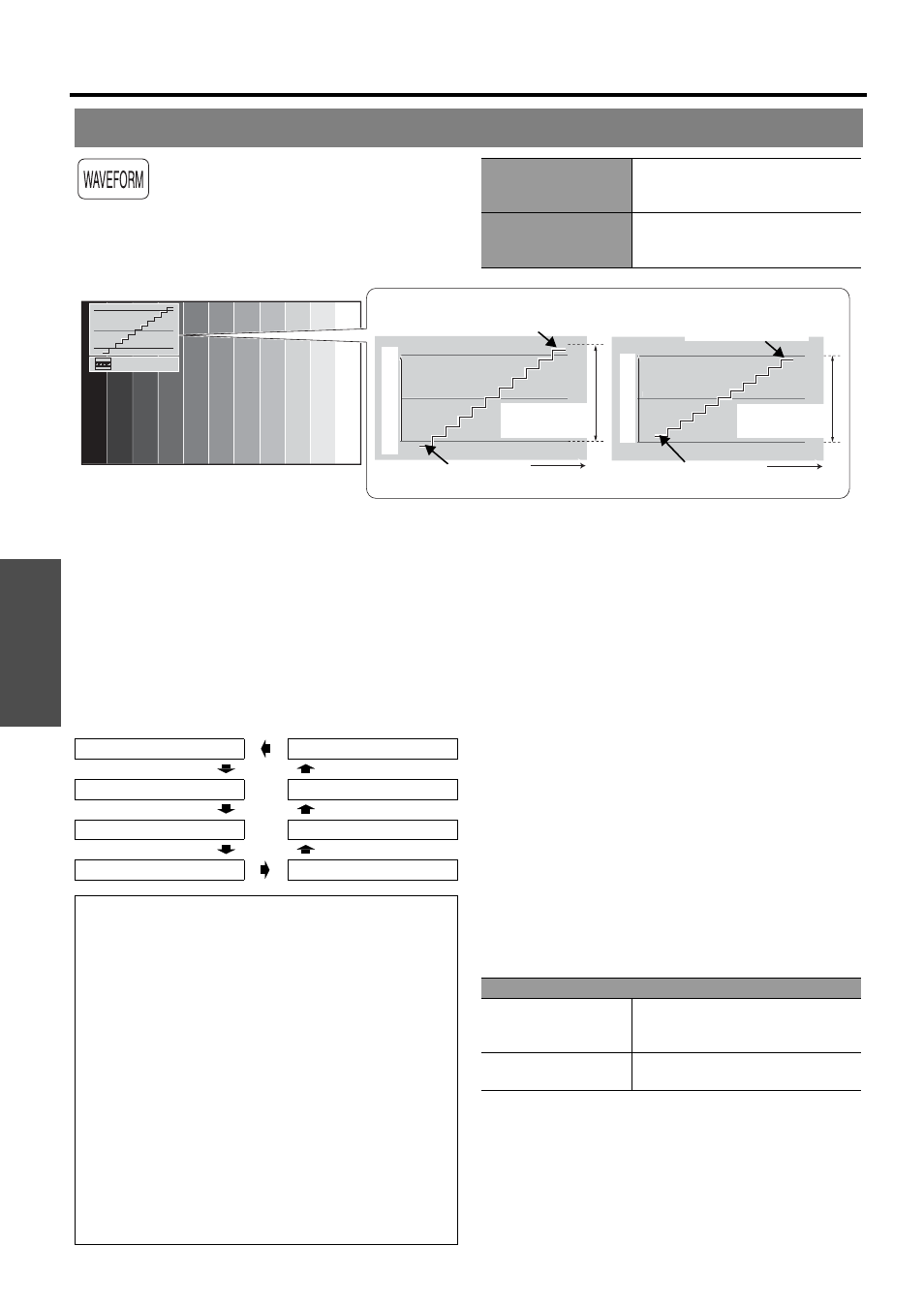

J Anzeige der Wellenform
1. Drücken Sie die WELLENFORM -Taste und las-
sen Sie die Eingangssignal-Anzeige anzeigen.
Drücken Sie die WELLENFORM -Taste, um den
Wellenform-Modus zu verlassen.
2. Drücken Sie die ENTER -Taste, bis die
gewünschte Wellenform-Option angezeigt wird.
Drücken Sie im FULL SCAN -Modus F G I H ,
um die Wellenform-Position zu ändern.
Drücken Sie im SINGLE LINE SCAN Modus F G,
um die gewünschte Zeilenposition auszuwählen.
J Einstellungsbeispiel
Projizieren Sie ein handelsübliches Testsignal auf
die Leinwand, um das Bild einzustellen und
drücken Sie die WELLENFORM -Taste.
Q Einstellung mit den Luminanzoptionen
1. Drücken Sie die ENTER -Taste, bis Y-SIGNAL
(BILD)/Y-SIGNAL (ZEILE) angezeigt wird.
2. Drücken Sie PIC. ADJUST, um BILDAUSWAHL
des BILD -Menüs anzeigen zu lassen.
3. Drücken Sie G mehrere Male, um die
HELLIGKEIT anzeigen zu lassen.
4. Stellen Sie die HELLIGKEIT durch Drücken von
I Hein.
Stellen Sie die untere Linie der Wellenform auf 0%
(0 oder 7,5 IRE).
Einstellungsbereich: -32 bis +32
5. Drücken Sie einmal G, um den KONTRAST
anzuzeigen.
6. Stellen Sie den KONTRAST durch Drücken von
I H ein.
Stellen Sie die untere Linie der Wellenform auf 100%
(100 IRE).
Einstellungsbereich: -64 bis +64
Einstellung des Signalstatus mir einer Wellenform
FULL SCAN
Überwacht die Wellenform der
Helligkeit und des Kontrasts im
gesamten Bild.
SINGLE LINE SCAN
Überwacht die Wellenform von
Helligkeit und Kontrast im Detail
in jeder horizontalen Bildzeile.
100%
50%
0% 100%
50%
0%
100%
50%
0%
ENTER
ENTER
Optischer
Dynamikberei
Auf 100% stellen
Auf 0% stellen
Anzeigeposition
Optischer
Dynamikberei
Auf 100% stellen
Auf 0% stellen
Anzeigeposition
COMPUTER(mit Ausnahme von 1080)
HDMI (Erweitert)
Signalebene Signalebene
Y-SIGNAL (BILD) B-SIGNAL (ZEILE)
R-SIGNAL (BILD) G-SIGNAL (ZEILE)
G-SIGNAL (BILD) R-SIGNAL (ZEILE)
B-SIGNAL (BILD) Y-SIGNAL (ZEILE)
HINWEIS:
• Im SINGLE LINE SCAN -Modus ist die Position der
Eingangssignal-Anzeige von der Position der
ausgewählten Zeile abhängig.
• Sie können das Hauptmenü durch Drücken der MENÜ -
Taste anzeigen und die Menüpunkte einstellen.
• Die angezeigte Position der aufgerufenen Menüpunkte
ist von der Position der Eingangssignal-Anzeige
abhängig.
• Sie können die Funktion AUTOMATISCHE
EINSTELLUNG des WELLENFORM -Menüs durch
Drücken der STANDARD -Taste aktivieren.
• Das Signal, das in der Wellenform niedriger als 0% ist,
wird als 0% des projizierten Bildes angezeigt.
• Während die Wellenform angezeigt wird, wird das Bild
ohne Einstellung des COLOUR MANAGEMENT
angezeigt.
• Wenn während der Anzeige der Wellenform TRAPEZ
des POSITION -Menüs eingestellt wird, wirdxvYCC
deaktiviert.
Y-SIGNAL (BILD)/Y-SIGNAL (ZEILE)
HELLIGKEIT
Stellen Sie die untere Linie der
Wellenform auf 0% (0 IRE oder
7,5 IRE)
KONTRAST
Stellen Sie die obere Linie der
Wellenform auf 100% (100 IRE)
