Anhang
Technische Informationen
48 -
D
EUTSCH

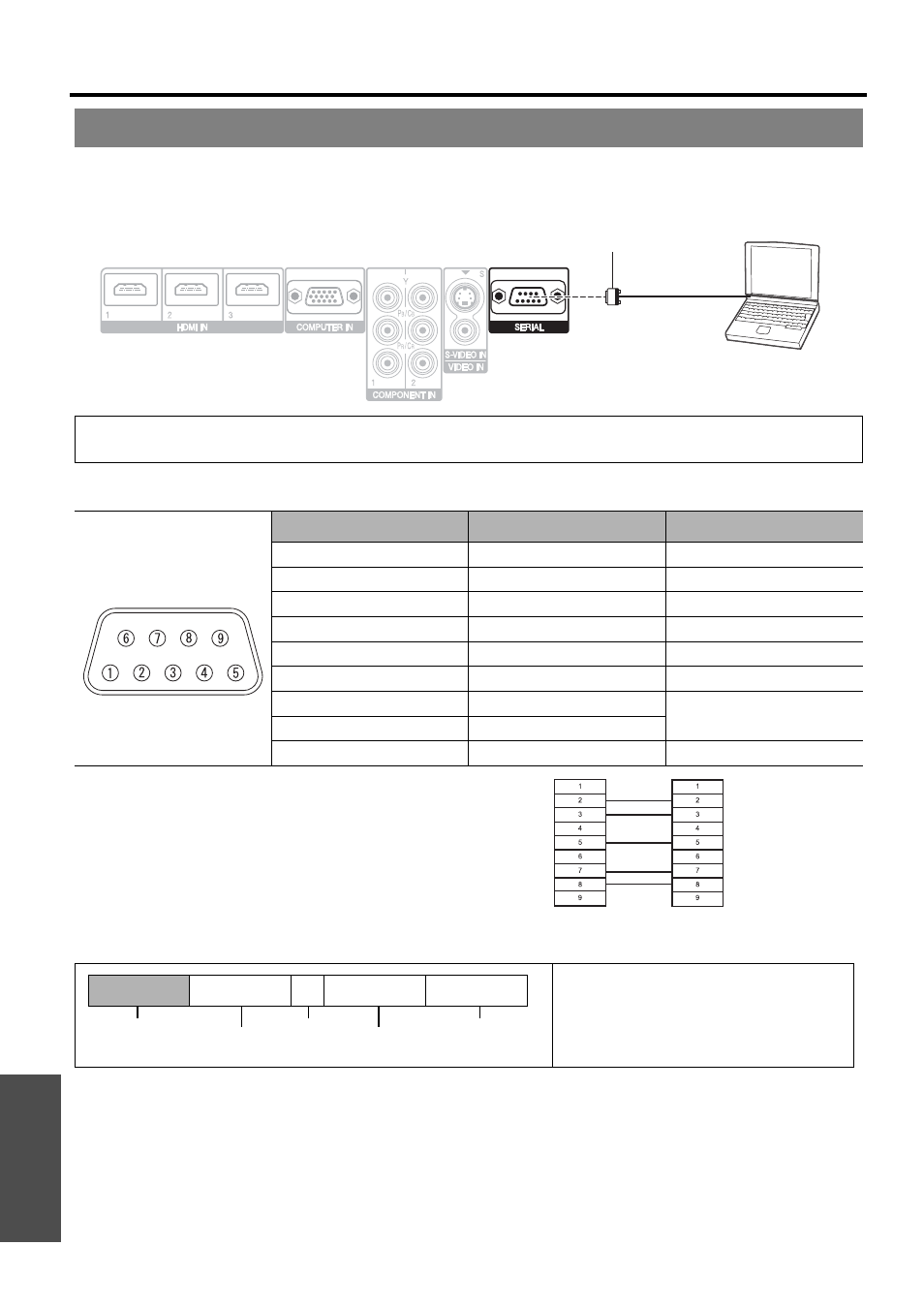

Der serielle Anschluss im Buchsenbereich des Projektors entspricht der Schnittstellen-Spezifikation RS-232C. Damit
kann der Projektor über einen Computer gesteuert werden, der mit diesem Anschluss verbunden wurde.
J Anschluss
J Stiftzuweisungen und Signalnamen
J Kabelspezifikationen
(Bei Anschluss an einen PC)
J Grundformat
Der Projektor kann erst 10 Sekunden nach Anschalten der Lampe Befehle empfangen. Warten Sie
10 Sekunden, bevor Sie den Befehl senden.
Wenn Sie mehrere Befehle senden, überprüfen Sie, dass der Projektor eine Antwort gesendet hat, bevor
Sie den nächsten Befehl senden.
Bei Befehlen, bei denen keine Parameter übermittelt werden müssen, ist der Doppelpunkt (:) nicht
erforderlich.
Wenn vom Computer aus ein falscher Befehl gesendet wird, sendet der Projektor den Befehl „ER401“
an den Computer.
Serieller Anschluss
HINWEIS:
• Sie dürfen nur ein serielles RS-232C-Schnittstellenkabel mit Ferritkern vom Typ ET-ADSER verwenden.
Stift Nr. Signalname Inhalt
A NC
B TXD Übertragene Daten
C RXD Empfangene Daten
D NC
E GND Erde
F NC
G RTS
Interne Verbindung
H CTS
I NC
Das Datenstreaming vom Computer
beginnt mit STX, dann folgen Befehl und
Parameter, am Abschluss steht ETX. Sie
können die entsprechenden Parameter
hinzufügen.
Computer
Serieller Anschluss (Buchse)
NC
NC
NC
NC
NC
NC
NC
NC
Projektor PC (DTE)
STX Befehl : Parameter ETX
Startbyte
(02h)
1 Byte Ende
(03h)
3 Byte 1 Byte–
4 Byte
D-Sub, 9-poliger Stecker
