Anschluss der signale an das anschlussmodul, 32 – deutsch, Hinweis – Panasonic PTD12000E Benutzerhandbuch
Seite 32
32 –
DEUTSCH
Einbau von Anschlussmodulen (optional) (Fortsetzung)
Anschluss der Signale an das Anschlussmodul
Bei der Montage des Projektors müssen die Signale je nach anzuschließendem Gerät an die entsprechenden
Anschlussmodule angeschlossen werden.

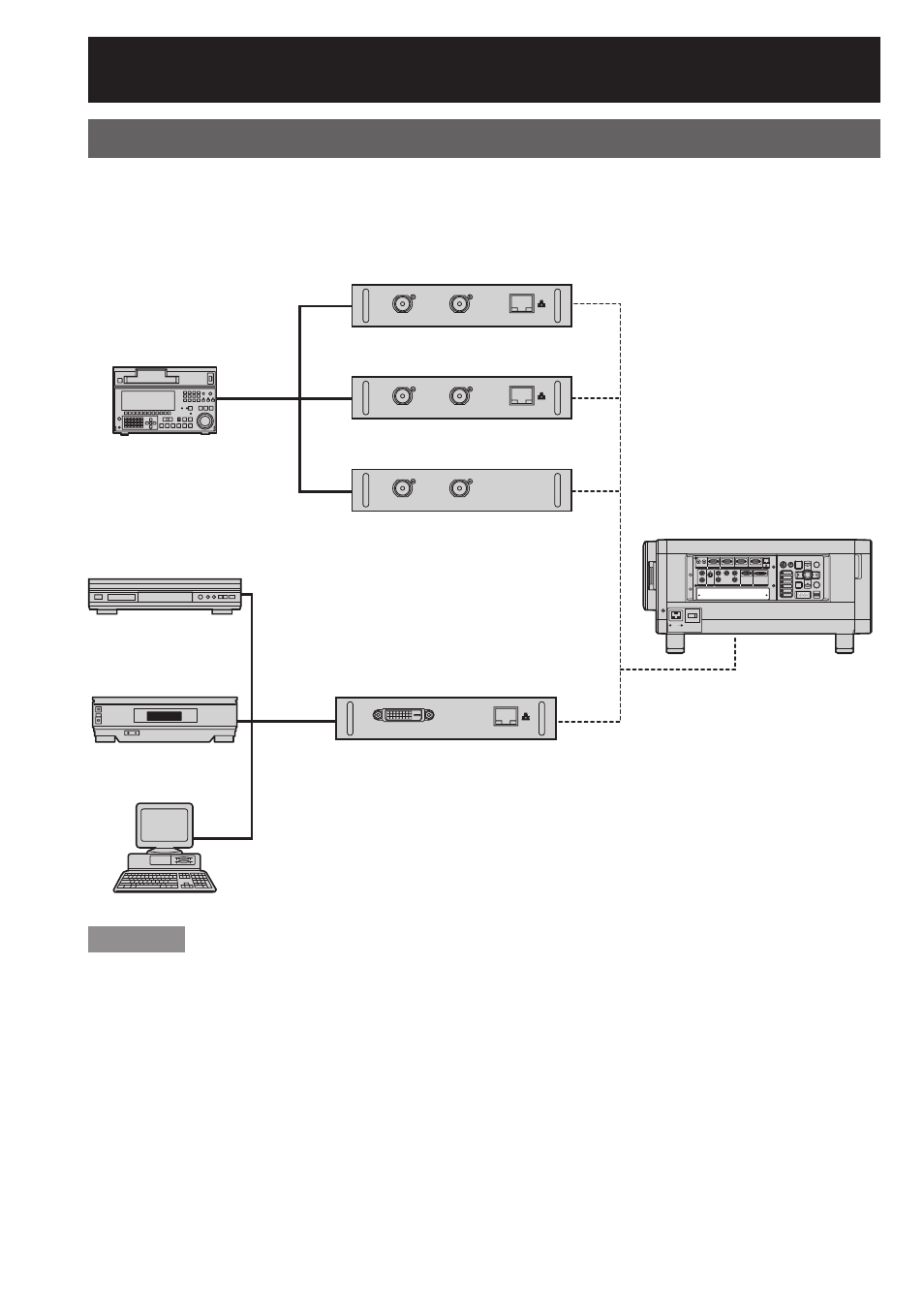

Die folgende Abbildung zeigt den richtigen Anschluss der Signale.
MAIN POWER
AC IN
OFF
ON
IN
OUT
RS-232C IN
RS-422 IN
RS-422 OUT
SERIAL
LAN
REMOTE 1
REMOTE 2 IN
OUT
IN
SYNC/HD
VD
B/PB
G/Y
R/PR
S-VIDEO IN
VIDEO
RGB 2 IN
DVI-D IN
RGB 1 IN
AUX
DVI-D
RGB2
RGB1
S-VIDEO
VIDEO
AUTO
SETUP
MENU
LENS
SHUTTER
LIGHT
POWER ON
STANDBY
ON
OFF
ENTER
Gewerblicher digitaler
Videorecorder
DVD-Player
High-Vision-
Videogerät
PC
SDI-
Signal
DVI-D-
Signal
SD-SDI-Anschluss-
modul ET-MD77SD1
HD/SD-SDI-Anschluss-
modul ET-MD77SD3
Dual-Link HD/SD-SDI-Anschlussmodul
ET-MD100SD4
DVI-D-Anschlussmodul
ET-MD77DV
Projektor
Hinweis
Setzen Sie das Anschlussmodul ein, das für das entsprechende Eingangssignal geeignet ist.
•
Verwenden Sie dazu in der Regel SYSTEM AUSWAHL unter „AUTO“. (S. 58-59)
•
