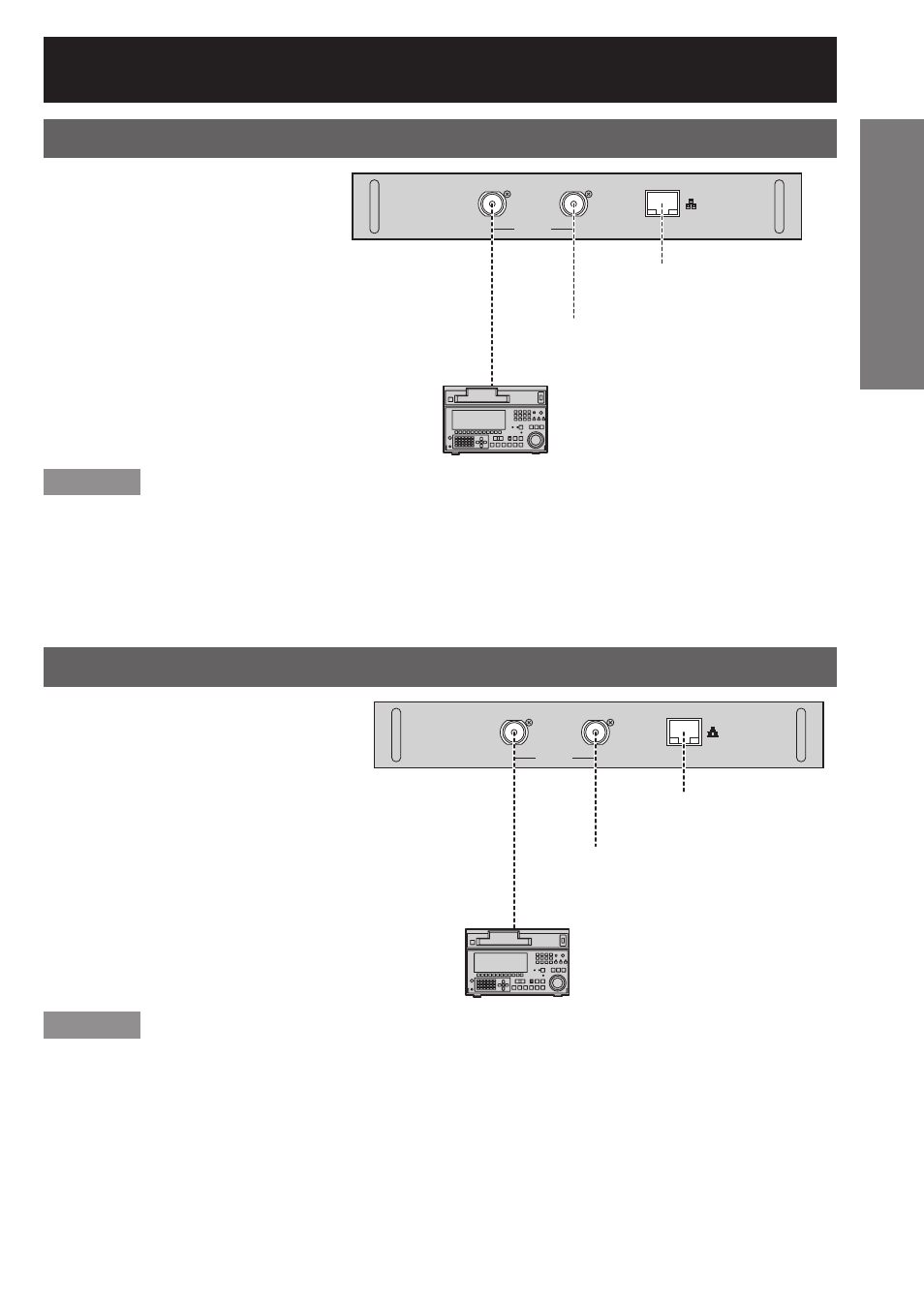

Anschluss des Signals an das SD-SDI-Anschlussmodul
SD-SDI Module
ET-MD77SD1
IN
SERIAL
OUT
LAN
SD-SDI-Anschlussmodul (optional)
ET-MD77SD1 (für 480i/576i)
SD-SDI-Signal
SD-SDI-Signalausgang
(Active Through)
LAN-Anschluss
*1
(10BASE-T/100BASE-TX)
Gewerblicher digitaler
Videorecorder
Hinweis
Wenn eine Quelle mit einem instabilen Signal angeschlossen wird, können Fehler bei der automatischen
•
Signalerkennung auftreten. Stellen Sie in diesem Fall im Menü SYSTEM AUSWAHL das Format ein, das dem
Signal am Eingang entspricht.
Sie können den Eingangsformat-Modus über das Menü SYSTEM AUSWAHL wechseln. (S. 58-59)
•
*1: Der LAN-Anschluss des optionalen Anschlussmoduls kann nicht bei den Geräten PT-D12000E/PT-DZ12000E
verwendet werden. Verwenden Sie den integrierten LAN-Anschluss des Geräts.
Anschluss des Signals an das HD/SD-SDI-Anschlussmodul
HD/SD-SDI-Anschlussmodul
ET-MD77SD3 (für HD/SD)
Gewerblicher digitaler
Videorecorder
HD/SD-SDI
Module
ET-MD77SD3
IN
SERIAL
OUT
LAN
HD-SDI- oder SD-
SDI-Signalausgang
(Active Through)
LAN-Anschluss
*1
(10BASE-T/100BASE-TX)
HD-SDI- oder SD-
SDI-Signal
Hinweis
Sie können den Eingangsformat-Modus über das Menü SYSTEM AUSWAHL wechseln. (S. 58-59)
•
Wenn eine Quelle mit einem instabilen Signal angeschlossen wird, können Fehler bei der automatischen
•
Signalerkennung auftreten. Stellen Sie in diesem Fall im Menü SYSTEM AUSWAHL das Format ein, das dem
Signal am Eingang entspricht.
Verwenden Sie ein Verbindungskabel mit der Spezifikation 5CFB oder höher bzw. Belden1694A oder höher, um
•
volle Bildleistung zu gewährleisten.
(Zum Beispiel: 5CFB, 5CFTX, 7CFB, Belden1694A usw.)
*1: Der LAN-Anschluss des optionalen Anschlussmoduls kann nicht bei den Geräten PT-D12000E/PT-DZ12000E
verwendet werden. Verwenden Sie den integrierten LAN-Anschluss des Geräts.
