r den

Start

VQT3C78

14

Anschluss

Beim Anschluss an ein HDMI kompatibles Gerät kommen Sie in den Genuss einer hochwertigen Bild- und Tonqualität.
≥Schalten Sie vor dem Anschließen alle Geräte aus, und lesen Sie die betreffenden Bedienungsanleitungen durch.

Erforderliche Einstellung:
Stellen Sie “HDMI-Audioausgabe” auf “Ein” (> 85).
(Die Standardeinstellung ist “Ein”.)

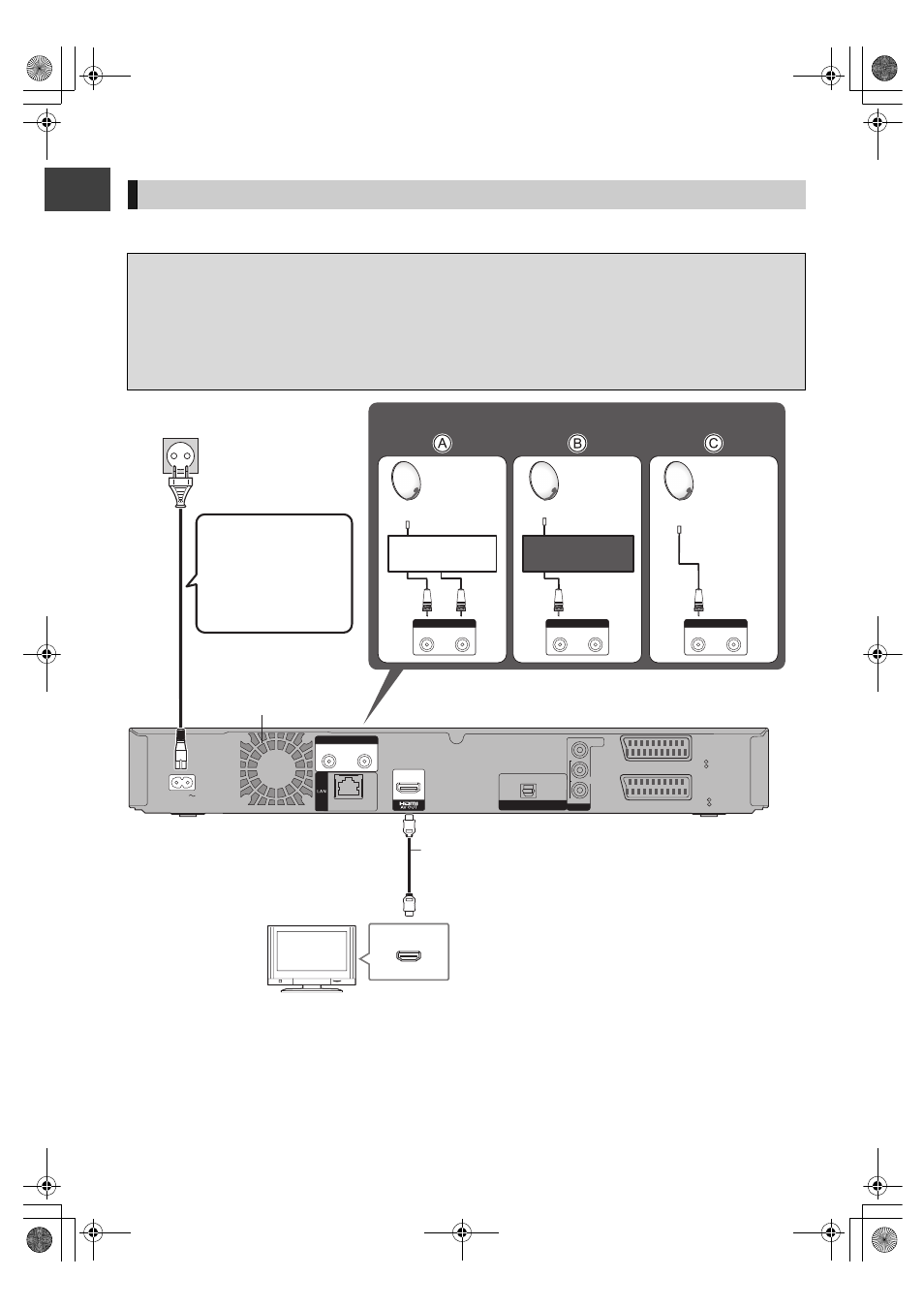

Standard-Anschlüsse

Satellitenkabel

≥Gleichzeitige Aufnahme von 2 Programmen oder Fernsehen während der Aufnahme

A Schließen Sie LNB IN 1 und LNB IN 2 an die Satellitenschüssel an.
B Bei Verwendung eines Router mit Kabel müssen das Satellitenkabel mit dem Anschluss LNB IN 1 verbunden und

zwei Nutzerbereiche aktiviert werden (> 23).

≥Wenn Sie nur ein Satellitenkabel benutzen

C Stellen Sie die Verbindung zum LNB IN 1-Anschluss her (2 Programme können gleichzeitig aufgezeichnet oder es

kann während der Aufnahme ferngesehen werden).

AC IN

10BASE-T/100BASE-TX

OPTICAL

L

R

AUDIO

VIDEO

DIGITAL AUDIO OUT

(PCM/BITSTREAM)

AV1
(TV)

VIDEO

RGB/S VIDEO



AV2

(EXT)

VIDEO

RGB/S VIDEO



OUT

IN 1

IN 1

IN 2

IN 2

LNB 13V/ 18V 400mA max

HDMI

IN 1

IN 1

IN 2

IN 2

LNB 13V/ 18V 400mA max

IN 1

IN 1

IN 2

IN 2

LNB 13V/ 18V 400mA max

IN 1

IN 1

IN 2

IN 2

LNB 13V/ 18V 400mA max

TV

Satellitenantenne

Rückseite des Geräts

An Netzsteckdose
(Wechselstrom 220 bis
240 V, 50 Hz)

Lüfter

Netzkabel
(mitgeliefert)
Erst anschließen,

wenn alle anderen
Kabel bereits
angeschlossen sind.

HDMI Kabel

Satellitenkabel (> oben)

Satellitenantenne

Satellitenantenne

Multi-Schalter

Router mit Kabel
