Objektivverschiebung und -positionierung
Wenn sich der Projektor nicht direkt vor der Mitte der Projektionsfläche befindet, können Sie die Position des projizierten
Bildes mit den Objektivverschiebungs-Wählern innerhalb des Verschiebungsbereichs des Objektivs ändern.

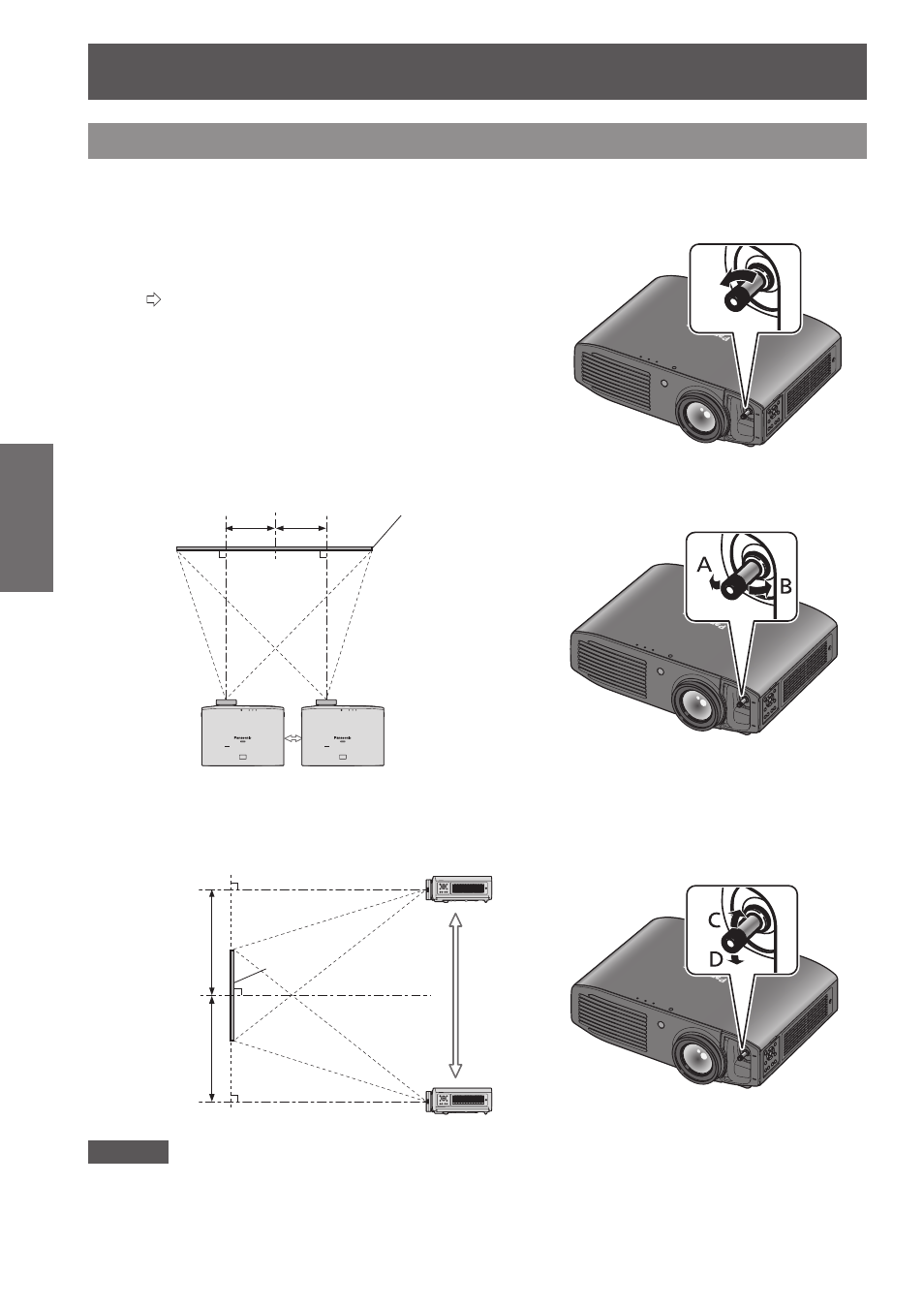

Einstellung der Objektivverschiebung
■
Entfernen Sie die Objektivverschiebungs-Abdeckung.
1)
Informationen dazu, wie Sie die Objektivverschiebungs-
z
Abdeckung öffnen, finden Sie unter „Über Ihren Projektor“
(
Seite 19).
2) Drehen Sie den Objektivverschiebungs-
Hebel in der Richtung, die
in der Abbildung zu sehen ist
(gegen den Uhrzeigersinn), um die Sperre zu lösen.
Justieren Sie die Projektion mithilfe
3)
des Objektivverschiebungs-Hebels.
Horizontale Verschiebung
●
Justieren Sie die Projektion durch horizontales Bewegen des Objektivverschiebungs-Hebels entsprechend
der Installationsposition der Projektionsfläche und des Projektors.
Bis zu ca. 26%
der Projektionsfläche
Bis zu ca. 26%
der Projektionsfläche
Objektivverschiebungs-Hebel
in Richtung A drehen
Projektionsfläche
Objektivverschiebungs-
Hebel in Richtung B drehen
Vertikale Verschiebung
●
Justieren Sie die Projektion durch vertikales Bewegen des Objektivverschiebungs-Hebels entsprechend
der Installationsposition der Projektionsfläche und des Projektors.
Bis zu ca. 100 %
der
Projektionsfläche
Bis zu ca. 100 %
der
Projektionsfläche
Objektivverschiebungs-
Hebel in Richtung D
drehen
Objektivverschiebungs-
Hebel in Richtung C
drehen
Projektionsfläche
Achtung
Bewegen Sie den Objektivverschiebungs-Hebel nicht mit Gewalt. Durch zu viel Krafteinwirkung kann der Hebel beschädigt
z
werden.
Drehen Sie den Objektivverschiebungs-Hebel zur Korrektur im Uhrzeigersinn.
4)
Bringen Sie die Objektivverschiebungs-Abdeckung an.
5)
