Pflege und Ersatzteile
DEUTSCH - 87
W
artung

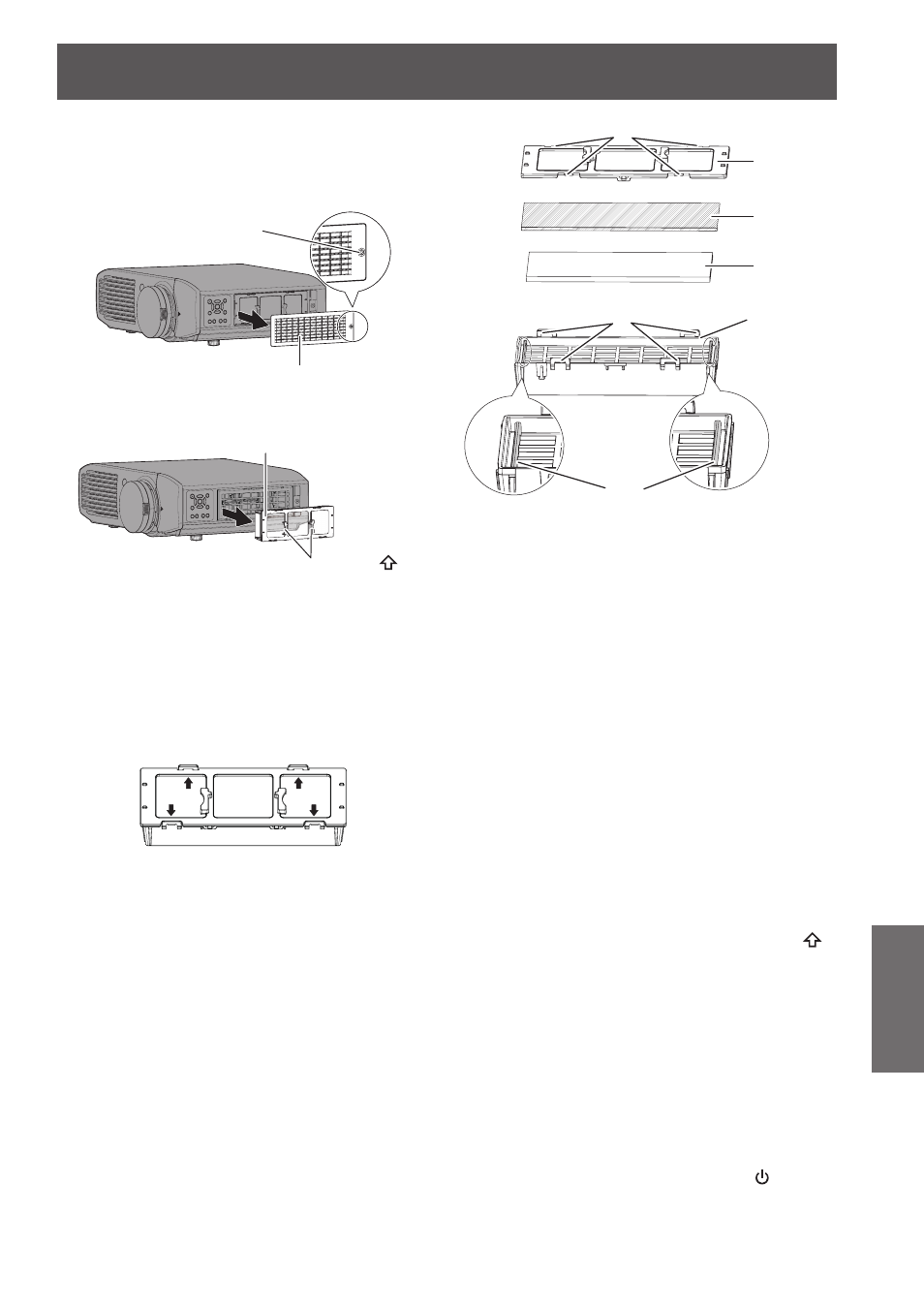

Entfernen Sie die Luftfilterabdeckung.
11)
Lösen Sie die Befestigungsschraube
z
der Luftfilterabdeckung mit einem
Kreuzschlitzschraubendreher, und nehmen Sie die
Abdeckung ab.
Luftfilterabdeckung
Befestigungsschraube
der Luftfilterabdeckung
Entfernen Sie den Luftfilter.
12)
Halten Sie die Griffe an der Luftfiltereinheit, und
z
nehmen Sie diese komplett aus dem Projektor.
Luftfiltereinheit
Griffe (mit eingekerbtem Pfeil
UP
)
* Entfernen Sie nach dem Ausbau der Luftfiltereinheit
alle größeren Schmutzansammlungen bzw. Staub
im Baugruppenträger der Luftfiltereinheit und der
Lufteinlassöffnung des Projektors.
Drücken Sie die vorspringenden Nasen
13)
der aus dem Projektor entfernten
Filtereinheit in Richtung des schwarzen
Pfeils, und entfernen Sie den
Luftfilterrahmen.
Ersetzen Sie den Luft- und/oder
14)
elektrostatischen Filter.
Ersetzen Sie den Luftfilter und elektrostatischen
z
Filter in der Luftfiltereinheit durch neue Filter.
* Stellen Sie sicher, dass Sie den elektrostatischen
Filter und den Luftfilter in der richtigen Reihenfolge
anbringen.
Luftfiltergehäuse
Luftfilter (schwarz)
Elektrostatischer
Filter (weiß)
Nasen
Rippen
Luftfilterrahmen
Aufnahmevorrichtungen
Setzen Sie die Luftfiltereinheit zusammen.
15)
Setzen Sie zuerst den elektrostatischen Filter (weiß)
z
in die Mitte des Gehäuses, wobei Sie sicherstellen,
dass die Kanten nicht über die Rippen hinausragen.
Setzen Sie dann den Luftfilter (schwarz) ein,
sodass sich seine vier Ecken innerhalb des
Gehäuses befinden, bevor Sie den Luftfilterrahmen
anbringen.
* Vermeiden Sie ein Einklemmen des Luftfilters
zwischen dem Luftfilterrahmen und dem Gehäuse.
* Richten Sie beim Zusammensetzen der
Luftfiltereinheit die Aufnahmevorrichtungen und
vorspringenden Nasen von Filtergehäuse und
Luftfilterrahmen aneinander aus. Stellen Sie beim
Anbringen des Luftfilterrahmens sicher, dass
die vier Aufnahmevorrichtungen richtig an den
vorspringenden Nasen des Luftfiltergehäuses
ausgerichtet und eingerastet sind.
Befestigen Sie die Luftfiltereinheit am
16)
Projektor.
B
z
ringen Sie die Luftfiltereinheit am Projektor an,
indem Sie in umgekehrter Weise zu 12) vorgehen.
* Setzen Sie die Luftfiltereinheit in den Projektor ein,
und zwar in der durch den eingekerbten Pfeil auf
dem Luftfilterrahmen angegebenen Richtung (
UP
),
bis sie einrastet.
Montieren Sie die Luftfilterabdeckung,
17)
und ziehen Sie die Luftfilter-
Abdeckungsbefestigungsschraube
(eine) mithilfe eines
Kreuzschlitzschraubendrehers fest.
Stecken Sie den Netzstecker in eine
18)
Steckdose, und legen Sie den <MAIN
POWER>-Schalter auf <ON>, um den
Projektor einzuschalten.
Drücken Sie die Betriebstaste <
19)
/|> auf
dem Projektor oder der Fernbedienung,
um mit der Videoprojektion zu beginnen.
