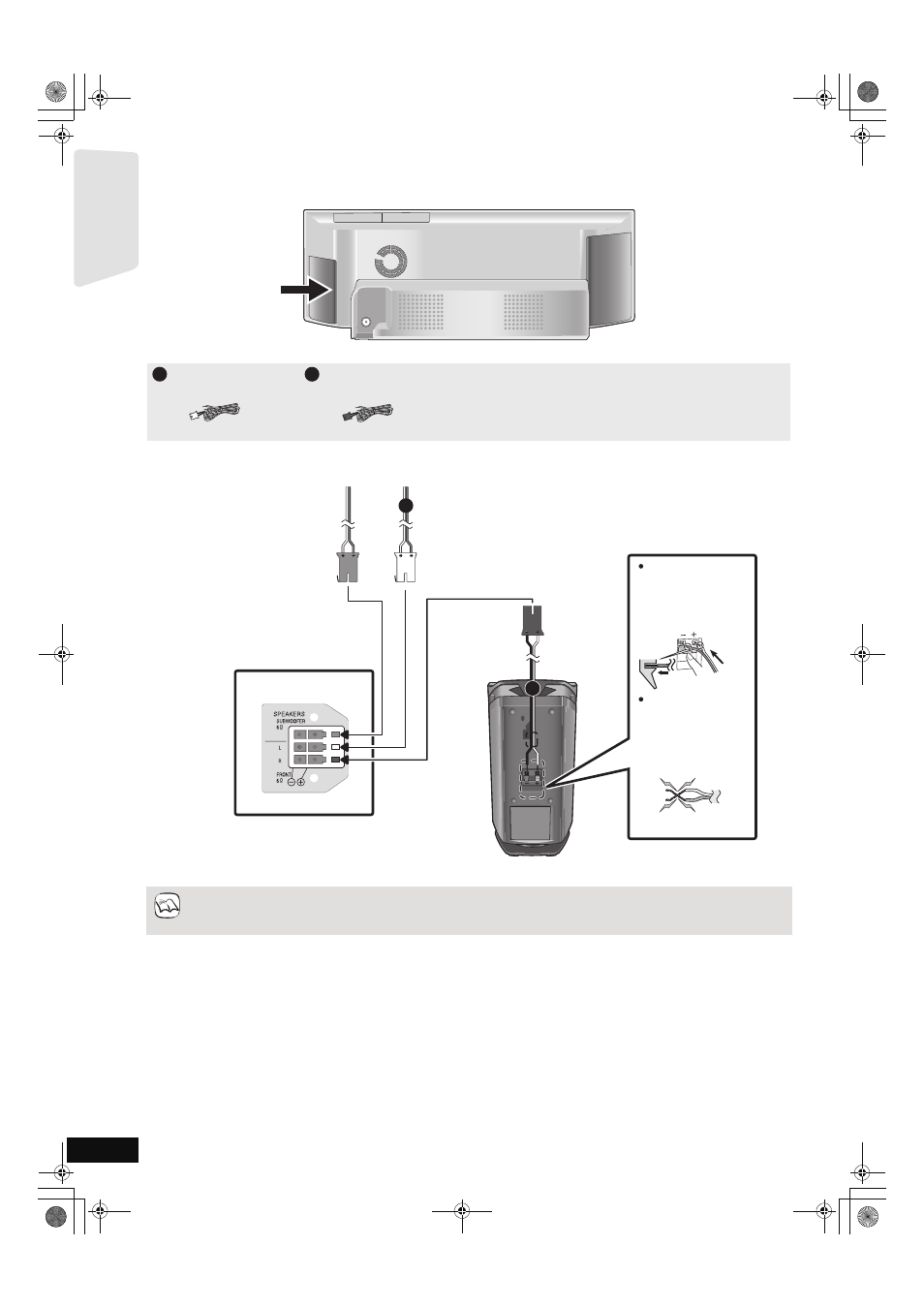

Collegamenti dei diffusori
Prima di effettuare il collegamento spegnere tutti gli apparecchi e leggere il relativo manuale di istruzioni.
Non collegare il cavo di alimentazione CA fino a quando non sono stati completati tutti gli altri collegamenti.
Esempio di installazione
Unità principale
FM
ANT
75
Ω
Cavo altoparlante per
l’altoparlante frontale (L)
(Bianco)
Cavo altoparlante per
l’altoparlante frontale (R)
(Rosso)
2
1
Unità
principale
Altoparlanti frontali (R)
1
2
Premere!
: Bianco
: Linea blu
VIOLA
SUBWOOFER
ROSSO
FRONT
(R)
BIANCO
FRONT
(L)
Inserire bene il filo,
facendo attenzione
a non inserirlo oltre
l’isolamento del filo.
Fare attenzione a
non incrociare
(cortocircuitare)
o invertire la polarità dei
fili dei diffusori;
diversamente, é possibile
che i diffusori vengano
danneggiati.
NO
Collegare ai terminali dello stesso colore.
NOTA
Preparativi
