Da der Lochkreis für die lagerseitige Abdeckung (109A) nicht symmetrisch ist, gibt es nur eine Position für
die lagerseitige Abdeckungsdichtung (360A) und die lagerseitige Abdeckung (109A). So wird sichergestellt,
dass sich der Ölrücklaufschlitz immer unten befindet.

Montage der Dreheinheit

1. Führen Sie für die L-Gruppe folgende Schritte durch:

a) Installieren Sie den O-Ring (496G) in der Antriebsmagnetbaugruppe (740A).
b) Schmieren Sie den O-Ring (496G) mit dem Schmiermittel für O-Ringe von Parker oder einem

gleichwertigen Schmiermittel.

c) Pressen Sie die Antriebsmagnetbaugruppe (740A) auf die Laufradbaugruppe (101).
d) Setzen Sie den Klemmring (361H) in die Nut der Laufradbaugruppe (101).

203

361H 496G

740A

101

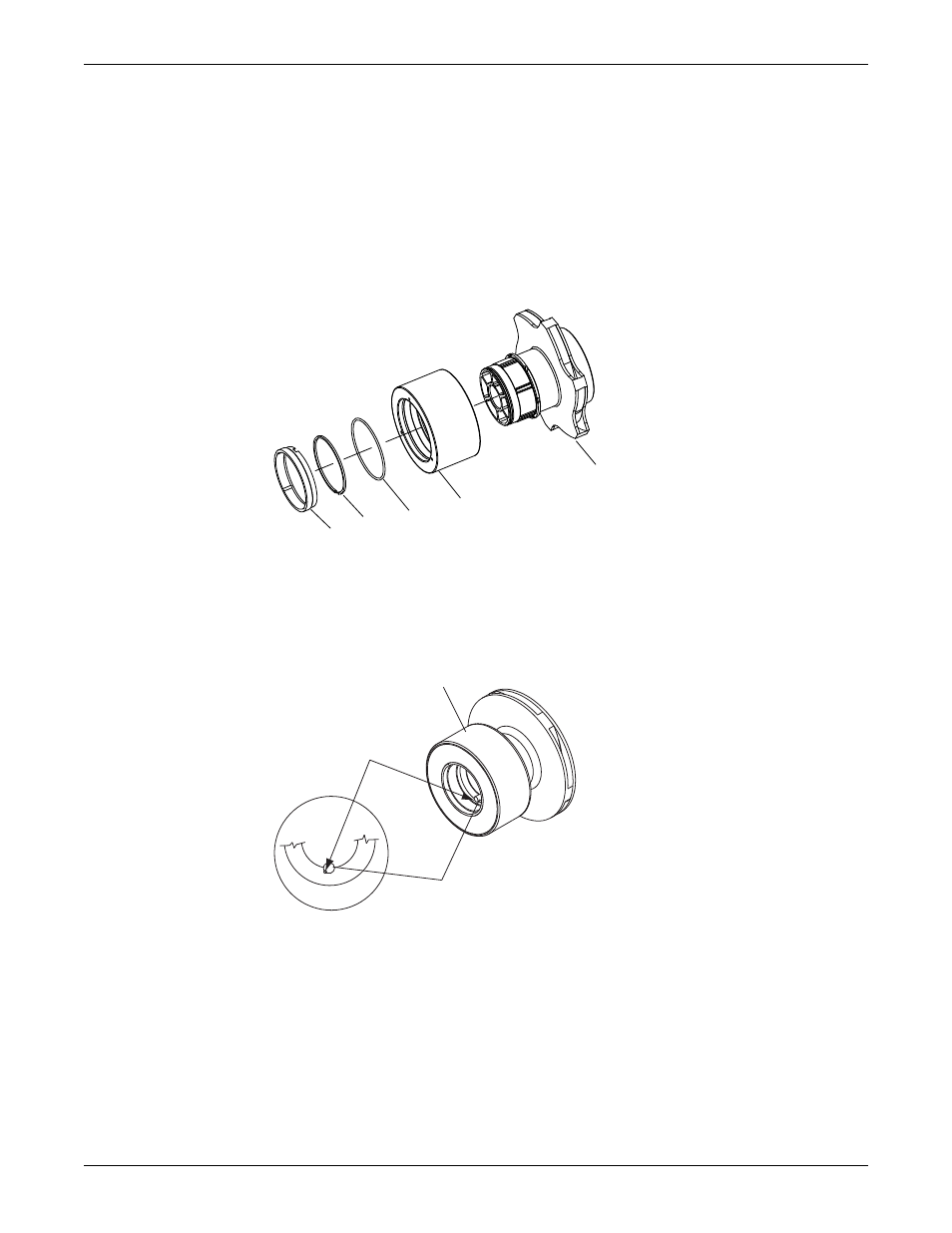

Abbildung 37: 3298, L-Gruppe, Laufrad

2. Bei allen Gruppen außer der XS-Gruppe muss die Feder eingesetzt werden:

a) Schieben Sie die Feder (178S) auf das Laufrad (101).
b) Schlagen Sie mit einem Körner am Ende der Feder einen Anschlag in das Laufrad, damit die Feder

in ihrer Position bleibt.

101

178S

Abbildung 38: 3298 S-, M- und L-Gruppe, SP3298 und V3298

3. Setzen Sie das Radiallager in das Laufrad ein:

a) Tragen Sie Schmiermittel auf die Außenseite des Radiallagers auf.
b) Verwenden Sie Montagewerkzeug für Lager, um das Radiallager (197B) in das Laufrad zu pressen.
c) Stützen Sie das Laufrad dabei mit der Lager-Einpressunterlage ab.
d) Richten Sie die Passfedernut des Lagers mit der Passfeder im Laufrad aus.

Wartung

3298 Family Montage-, Betriebs- und Wartungshandbuch

69
