Einbau

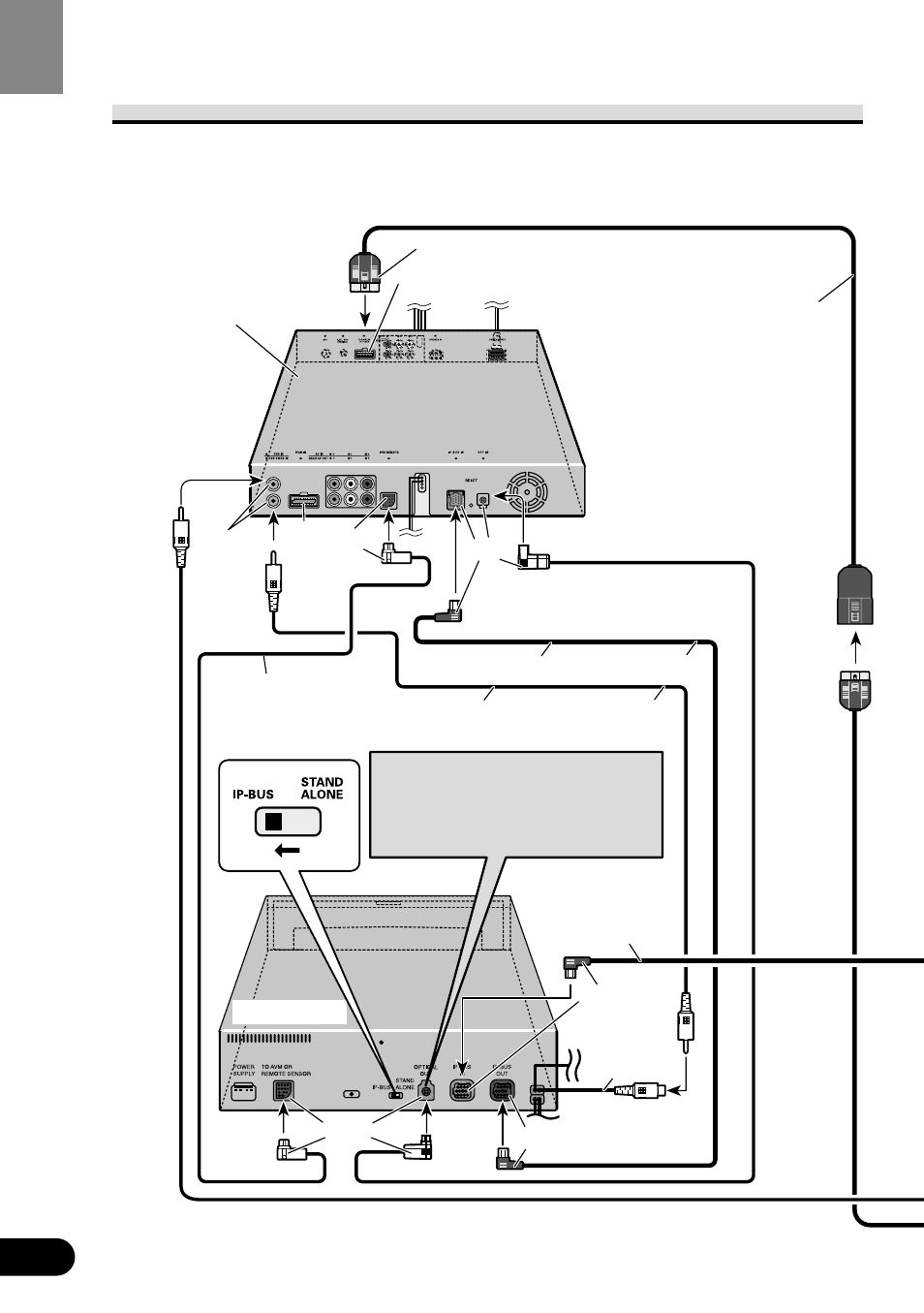

Anschlußschema
7 Bei Anschluß der Multikanal-AV-Haupteinheit
Multikanal-AV-
Haupteinheit
(z.B. AVM-P9000R)
(getrennt erhältlich)
Grau
Grün
Grau
Grün
AV-Kabel
(mit Multikanal-AV-
Haupteinheit mitgeliefert)
RCA-Kabel (mitgeliefert)
IP-BUS-Kabel (mitgeliefert)
Blau
Schwarz
Rot
Gelb
Schwarz
DVD-Steuerkabel
(mit Multikanal-AV-
Haupteinheit
mitgeliefert)
IP-BUS-Kabel
(mit Multikanal-
AV-Haupteinheit
mitgeliefert)
Lichtleiter Kabel
(mit Multikanal-AV-
Haupteinheit mitgeliefert)
6 m
6 m
15 cm
Dieses Produkt
Blau
Diese Lichtleiter-Digitalausgangs-
buchse dient zum Anschluß an die
Lichtleiter-Digitaleingangsbuchse
einer Multikanal-AV-Haupteinheit.
Hinweis:
•
Gelb
(FRONT VIDEO
OUTPUT)
Schwarz
