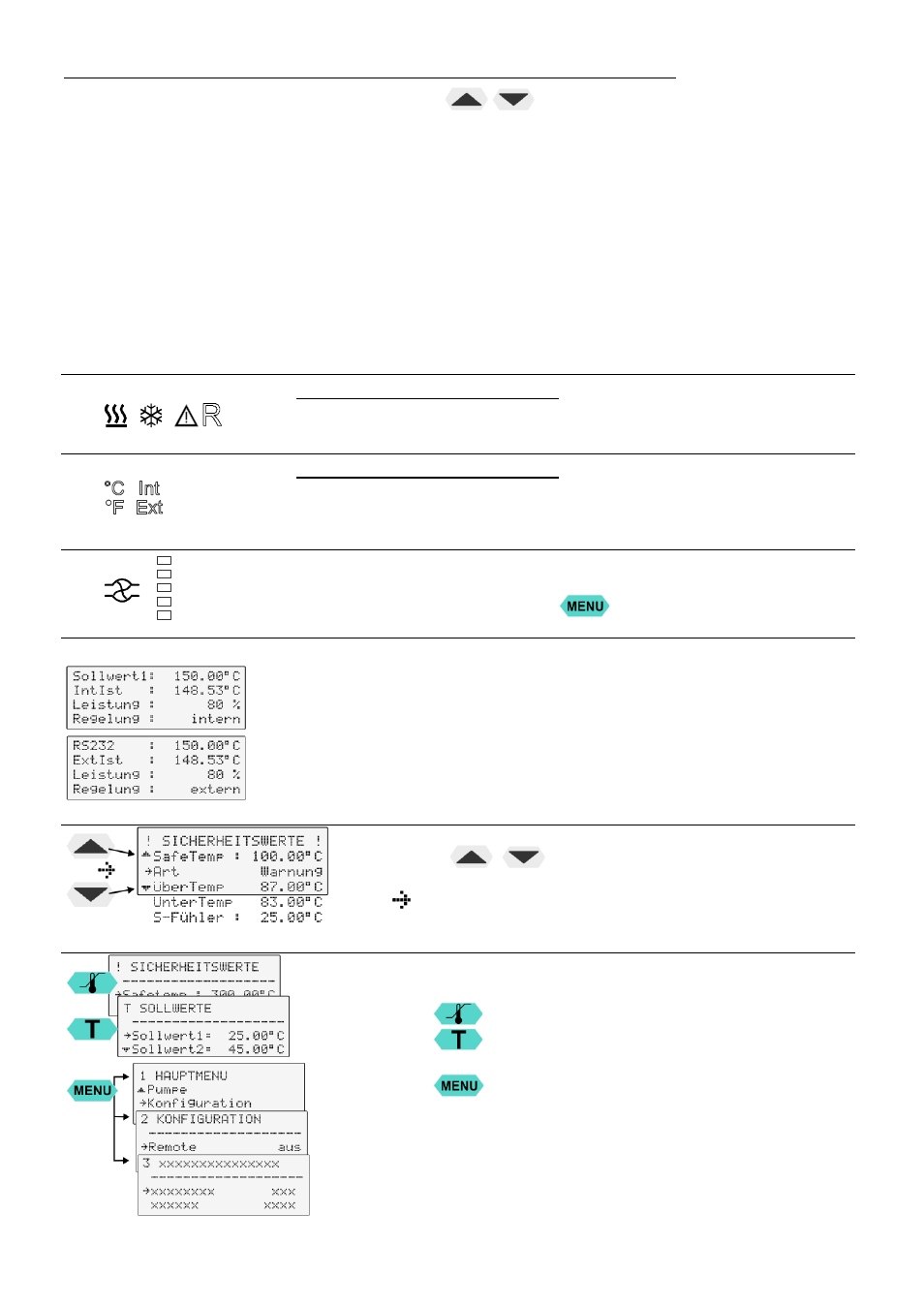

Bedienungs- und Funktionselemente
16
Mit den Tasten sind weitere Sonder-Anzeigen in Zeile 3
möglich. Bei gestartetem Programmgeber haben die Tasten jedoch
eine andere Funktion.
PI
Leistung in % - bei Stellgrößenvorgabe >Regler<*
PS Leistung in % - bei Stellgrößenvorgabe >seriell<* oder
>Eprog<*
H
Heizleistung in Watt
U Netzspannung Volt
F Durchfluss in Liter/Minute
(nur wenn EPROG-Eingang auf >D-Fluss< eingestellt)
*Siehe >Konfiguration> Seite 31
2.1
Kontroll-Anzeigen in der Kopfzeile:
Heizung / Kühlung / Alarm
R
emote Betrieb
2.2
Kontroll-Anzeigen in der Kopfzeile:
Temperaturanzeige Istwert Intern oder Extern
Temperaturanzeige in °C oder °F
2.3
Anzeige der eingestellten Pumpen-Druckstufe im Zustand –OFF-.
Anzeige der Pumpen-Druckstufe (Ist-Drehzahl) nach dem Start.
Vier Stufen, einstellbar über Taste
, im MENU - >PUMP<.
3 LCD DIALOG-DISPLAY - Normalanzeige
1. Zeile: Sollwertanzeige mit Anzeige des Ursprungs der
Sollwertvorgabe.
(Taste / RS232 oder RS485 / ext. Pt100 / EProg)
2. Zeile: Istwert-Temperaturanzeige intern oder extern,
immer gleichlautend mit VFD-COMFORT-DISPLAY Zeile 1.
3. Zeile: Heizleistung in %.
4. Zeile: Regelung arbeitet intern / extern.
Navigationshilfe im MENU - Fenster
Tasten / :
Anwählen von Menu-Punkten / Parametern
- Einstellung in Zeile 3:
Aktueller Wert / Parameter
Orientierungshilfe im MENU - Fenster
Zeile 1 - Name mit Zuordnung zu Taste
Sicherheitswerte
T – Sollwerte
1 Hauptmenu Ebene 1
2 Untermenu Ebene 2
Beispiel: KONFIGURATION
3 Untermenu Ebene 3
