5. Vorbereitungen
5.1. Aufstellen
 Den Umwälzthermostat auf ebener Fläche auf einer Unterlage aus nicht
brennbarem Material aufstellen.
 Auf gute Be- und Entlüftung des Aufstellungsortes achten.
Der Aufstellungsort sollte ein genügend großer Raum sein, der durch
die Abwärme des Gerätes nicht zu stark erwärmt wird.
(Zulässige Umgebungstemperatur bis 40 °C).
Für einen Fehlerfall im Kältekreislauf (Leckage) ist nach der Norm EN
378 zudem eine bestimmte Raumgröße je kg Kältemittel
vorgeschrieben.
Die Kältemittelmenge kann den Typenschild entnommen werden.
> Für 0,25 kg Kältemittel R134a ist 1 m
3 Raum vorzusehen.
 Pumpenmotor und Elektronik erzeugen im Gehäuse Wärme, die über
Entlüftungsöffnungen abgeführt wird.
Die Lüftungsöffnungen des Gerätes dürfen nicht zugedeckt werden.
 Freier Abstand vor den Lüftungsgittern: mindestens 20 cm
(vorn und hinten)
 Gerät nicht in unmittelbarer Nähe von Wärmequellen aufstellen und
keiner direkten Sonneneinstrahlung aussetzen.
 Nach dem Aufstellen ca. eine Stunde warten.
In dieser Zeit können sich durch den Transport verursachte
Ölverlagerungen
(z. B. durch seitliche Lage) zurückbilden, so dass der Kältekompressor
seine maximale Leistung entwickeln kann.

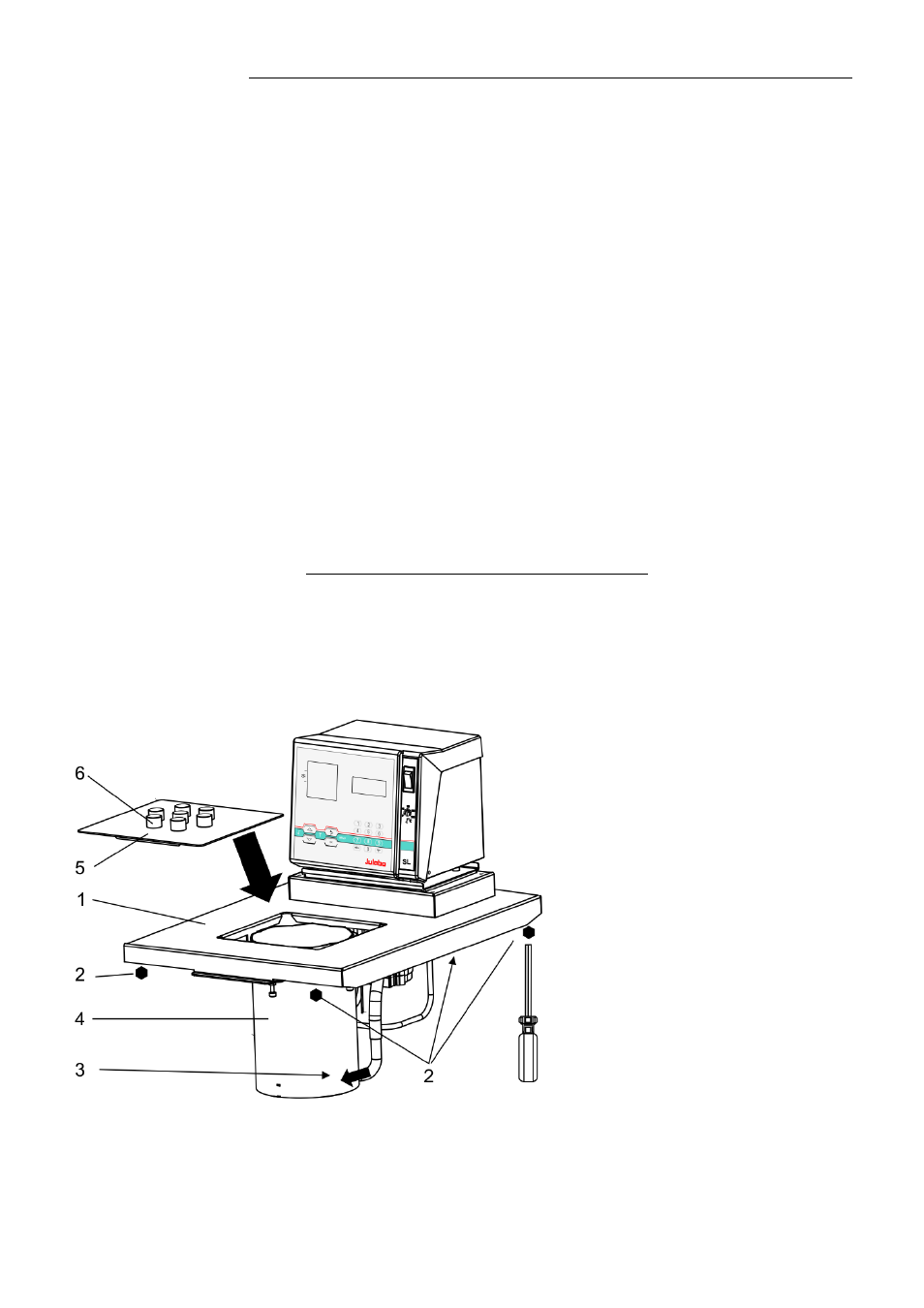

Die Badabdeckung (1) ist mit 4 unverlierbaren Schrauben (2)
auf dem Badgefäß befestigt.
SW3 Sechskantschraubendreher mit Kugelkopf
Die Umwälzpumpe pumpt die Tempe-
rierflüssigkeit unten (3) in die Tempe-
rierkammer (4). Diese hat oben einen
Überlauf, so dass im Betrieb ein
konstantes Flüssigkeitsniveau erzeugt
wird.
Im Baddeckel (5) sind 6 Messstellen (6),
die mit unterschiedlichen Viton
®
Durchführungen ausgestattet werden
können.
Bestell-Nr.: Viton
®
Durchführung
8 930 602
 2 mm
8 930 603
 3 mm
8 930 604
 4 mm
8 930 605
 5 mm
8 930 605
 6 mm
8 930 608
 8 mm

Zu Reinigungszwecken kann der ganze Einsatz abgenommen werden.
Eine rundum laufende Dichtung unter der Badabdeckung sollte in
diesem Falle ausgetauscht werden.
Bestell-Nr.: 7.901.1088 Dichtung Badabdeckung FK30, FK31
