MTS Criterion™ Serie 60 10
Vorbereitung der Anlage
Vorbereitung des Aufstellungsorts
Überlegungen bezüglich der Bodenlast
Nachdem die endgültige Auslegung Ihres Systemlabors feststeht, müssen die
Informationen bezüglich Abmessungen und Gewicht der verschiedenen
Systemkomponenten dem Bauüberwachungspersonal übergeben werden, um
sicherzustellen, dass die richtigen Baubelastungen und Vibrationen in Betracht
gezogen wurden.
Es ist ratsam, den endgültigen Installationsplan vom Bauüberwachungspersonal
überprüfen zu lassen, um die statische und dynamische Bodenbelastung zu
kontrollieren.
Stromverteilung
Hinweis Elektrische Anschlüsse müssen von qualifiziertem Personal
durchgeführt werden und den örtlichen Vorschriften und Bestimmungen
entsprechen. Örtliche elektrische Vorschriften ersetzen alle hier
enthaltenen Informationen.
Die Eingangsspannung zum MTS Criterion-System muss für die im Abschnitt
„Erforderliche Stromversorgung“ (Seite 22) genannten Spannungs- und
Stromlasten ausgelegt sein. Das Stromversorgungssystem muss mit
ausreichender Reserve für zusätzliche Geräte oder Erweiterungen der Anlage in
der Zukunft ausgelegt sein. Die Netzkabel dürfen nicht in der Nähe von
Instrumentenkabeln (z.B. Kraftaufnehmerkabel) verlegt werden. Darauf achten,
dass keine Netzkabel über längere Strecken nahe parallel zu Instrumentenkabeln
verlaufen. Die Netzkabel müssen mindestens 0,3 bis 1 m (1 bis 3 ft) von den
Instrumentenkabeln entfernt sein.
Erforderliche Erdung
Alle mit dem System in Verbindung stehenden Ausrüstungen sollten möglichst
an denselben elektrischen Stromkreis angeschlossen werden. Sind Periphergeräte
an einen anderen Stromkreis angeschlossen (z.B. die integrierte
Betriebsplattform an eine 480 VAC-Stromquelle, aber das Periphergerät an eine
120 VAC-Stromquelle), muss sichergestellt sein, dass zwischen den beiden
verschiedenen Erden kein Spannungsunterschied besteht. Liegt Spannung an,
können die Elektronik in der Maschine, der Computer samt Monitor oder die
verwendeten Periphergeräte beschädigt werden. Dieses Problem muss vor dem

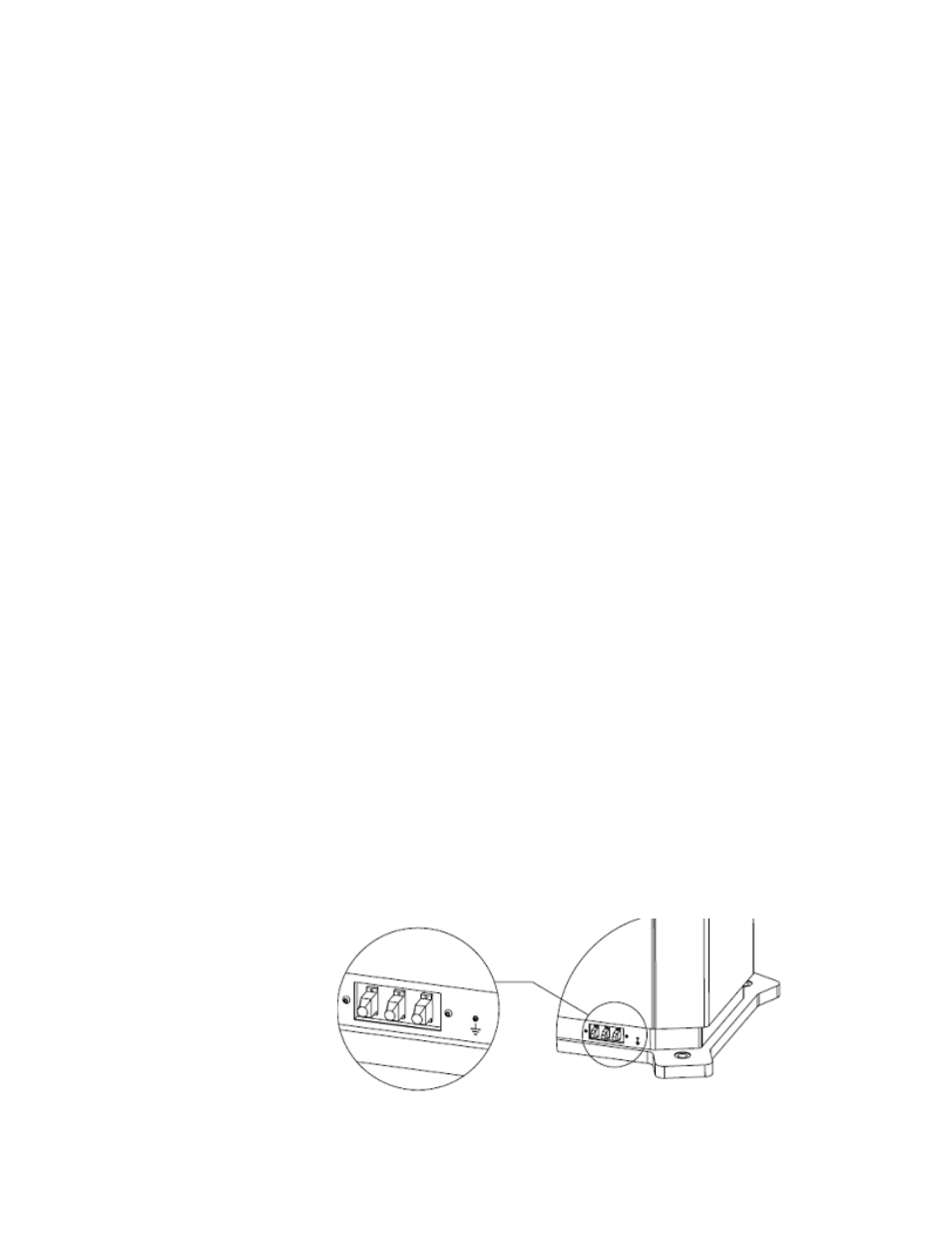

Einschalten der Anlage gelöst werden. Der Lastrahmen ist über ein geflochtenes
oder schwarzes Masseband direkt mit der integrierten Betriebsplattform
verbunden, um das Eindringen von Störsignalen in das System zu verhindern.
