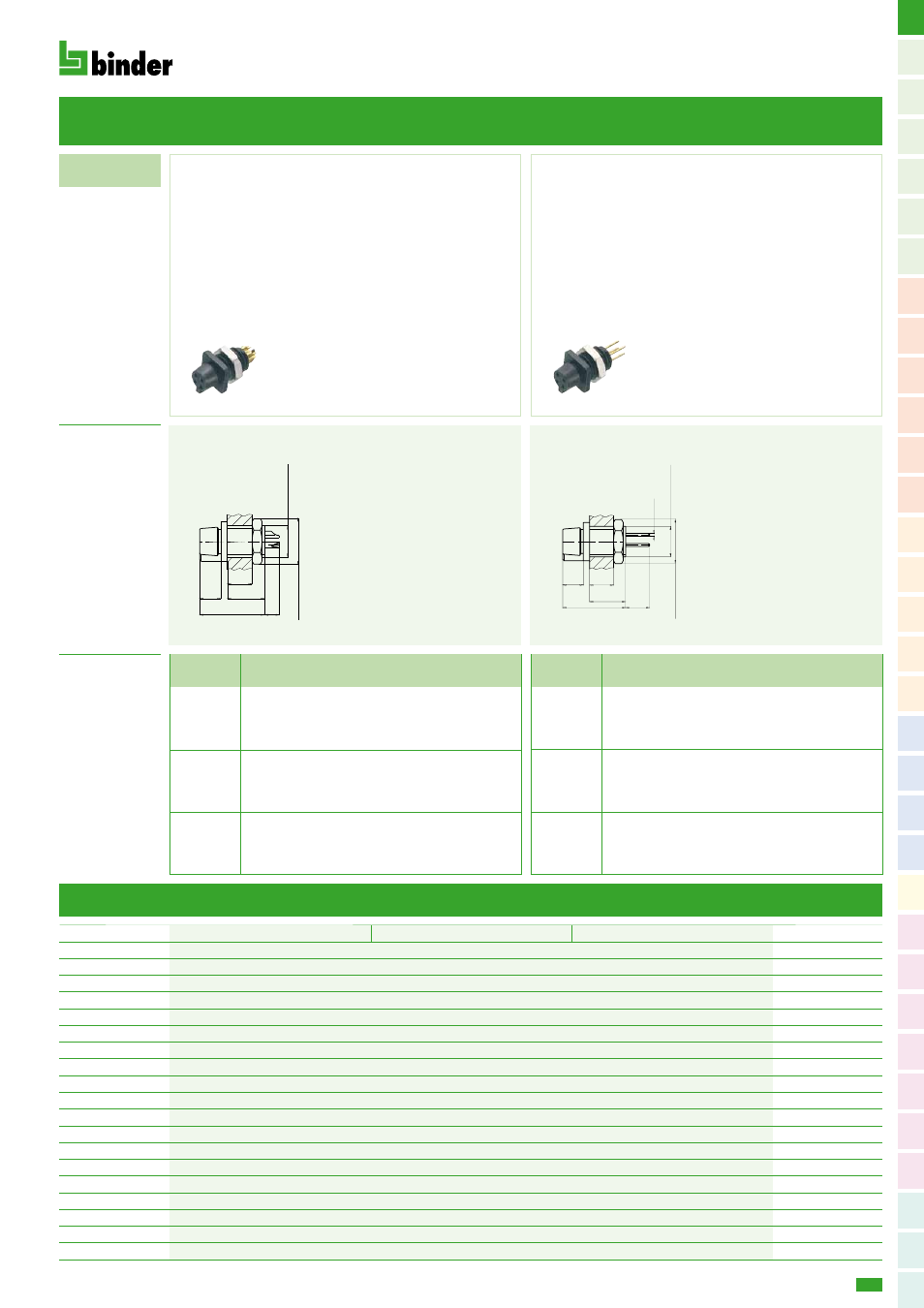

Subminiatursteckverbinder Serie 719 · 709
Subminiature connectors series 719 · 709
Bestell-Nr.
Ordering-No.
Bezeichnung
Description
Abbildung
Figure
Maßzeichnung
Drawing
3 4 5
Technische Daten
Specifications
Polzahl
Steckverbinder Verriegelung
Anschlussart
Anschlussquerschnitt
Kabeldurchlass
Schutzart
Mechanische Lebensdauer
Obere Grenztemperatur
Untere Grenztemperatur
Bemessungsspannung
Bemessungs-Stoßspannung
Verschmutzungsgrad
Überspannungskategorie
Isolierstoffgruppe
Bemessungsstrom (40°C)
Durchgangswiderstand
Material Kontakt
Kontaktoberfläche
Material Kontaktkörper
Material Gehäuse Number of contacts
Connector locking system
Termination
Wire gauge
Cable outlet
Degree of protection
Mechanical operation
Upper temperature
Lower temperature
Rated voltage
Rated impulse voltage
Pollution degree
Overvoltage categorie
Material group
Rated current (40 °C)
Contact resistance
Material ot contact
Contact plating
Material of contact body
Material of housing
schnapp/snap-in
löten/tauchlöten/solder/dip solder
max. 0,25 mm 2 (max. AWG 24) / —
—
IP40
> 100 Steckzyklen/> 100 mating cycles
+ 70 °C
– 25 °C
60 V
800 V
1
II
lll
3 A
≤ 3 mΩ
CuZn (Messing/brass)
Au (Gold/gold)
PA
PA
Polzahl
Contacts
3
4
5
Flanschdose Lötanschluss
Female panel mount connector, solder termination
Bestell-Nr.
Ordering-No.
Flanschdose Tauchlötanschluss
Female panel mount connector, dip solder termination
13,1 3
1/4 ‘‘ - 28 UNF
7,5
max.5
4,3
Ø 9,
1/SW 8mm 13,1 5
1/4 ‘‘ - 28 UNF
7,5
max.5 4,3
Ш 0,
6
Ш 9,
1/SW 8mm
Polzahl
Contacts
Bestell-Nr.
Ordering-No.
09 9750 30 03
09 9766 30 04
09 9792 30 05
3
4
5
09 9750 20 03
09 9766 20 04
09 9792 20 05
