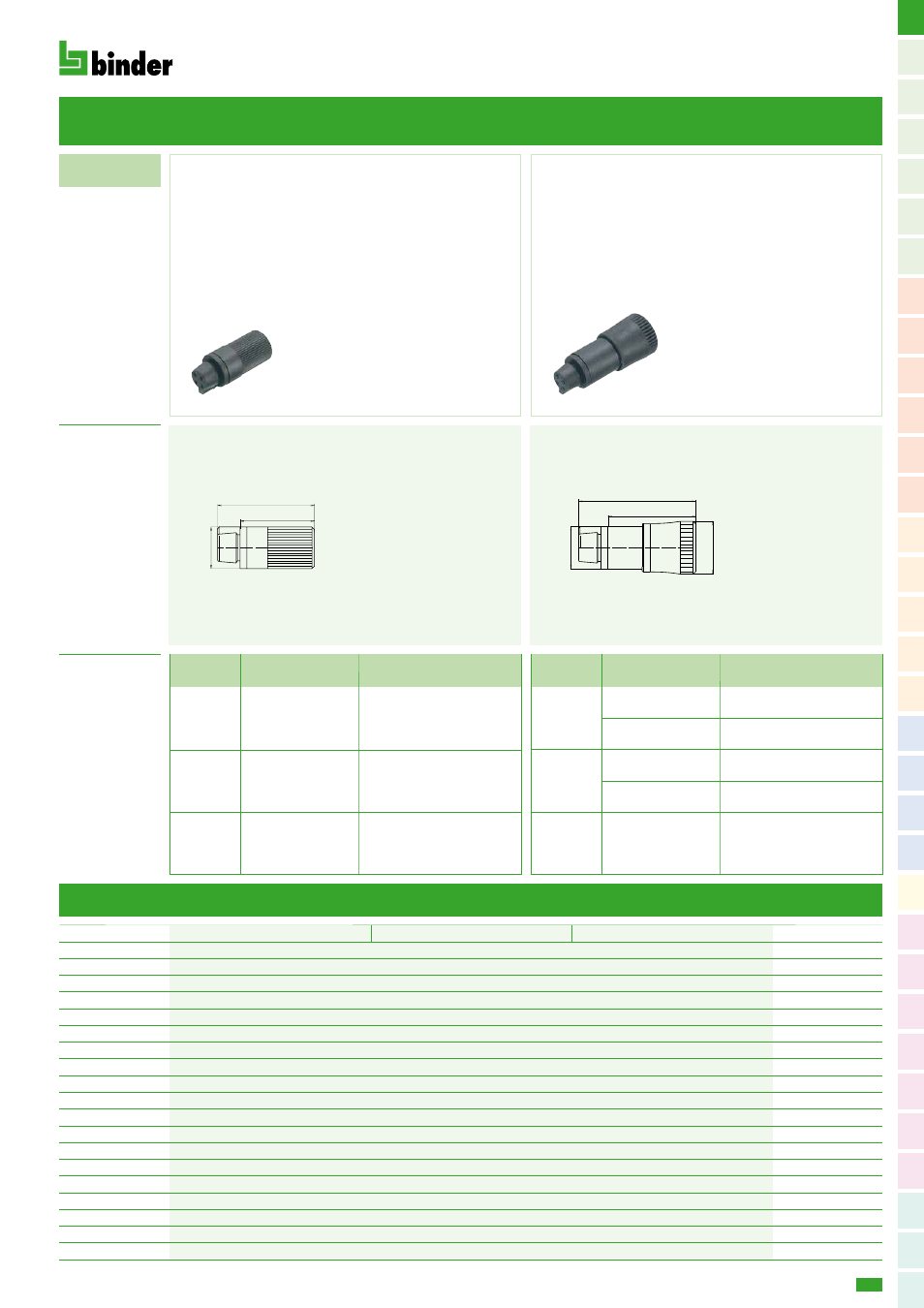

Subminiatursteckverbinder Serie 719
Subminiature connectors series 719
Bestell-Nr.
Ordering-No.
Bezeichnung
Description
Abbildung
Figure
Maßzeichnung
Drawing
3 4 5
Technische Daten
Specifications
Polzahl
Steckverbinder Verriegelung
Anschlussart
Anschlussquerschnitt
Kabeldurchlass
Schutzart
Mechanische Lebensdauer
Obere Grenztemperatur
Untere Grenztemperatur
Bemessungsspannung
Bemessungs-Stoßspannung
Verschmutzungsgrad
Überspannungskategorie
Isolierstoffgruppe
Bemessungsstrom (40°C)
Durchgangswiderstand
Material Kontakt
Kontaktoberfläche
Material Kontaktkörper
Material Gehäuse Number of contacts
Connector locking system
Termination
Wire gauge
Cable outlet
Degree of protection
Mechanical operation
Upper temperature
Lower temperature
Rated voltage
Rated impulse voltage
Pollution degree
Overvoltage categorie
Material group
Rated current (40 °C)
Contact resistance
Material ot contact
Contact plating
Material of contact body
Material of housing
schnapp/snap-in
löten/solder
max. 0,25 mm 2 (max. AWG 24)
max. 3,5–5 mm
IP40
> 100 Steckzyklen/> 100 mating cycles
+ 70 °C
– 25 °C
60 V
800 V
1
II
lll
3 A
≤ 3 mΩ
CuSn (Bronce/bronze)
Au (Gold/gold)
PA
PA
Polzahl
Contacts
3,6 mm
3,6 mm
3,6 mm
3
4
5
Max. Kabeldurchlass
Max. cable outlet
Kabeldose ohne Zugentlastung
Female cable connector without strain relief
Bestell-Nr.
Ordering-No.
Kabeldose mit Zugentlastung
Female cable connector with strain relief
18,6
Ш
8
14,3
22
Ш
8
Ш
10,5
18
09 9748 00 03
09 9764 00 04
09 9790 00 05
Polzahl
Contacts
Max. Kabeldurchlass
Max. cable outlet
Bestell-Nr.
Ordering-No.
4 mm
5 mm
4 mm
5 mm
5 mm
3
4
5
09 9748 70 03
09 9748 71 03
09 9764 70 04
09 9764 71 04
09 9790 71 05
