TP10583 SEITE 13
Bevor das Messer am Ring festgezogen wird, das Messer
mit locker befestigtem Ring auf das Ende der Welle
schieben. Dann sicher befestigen und dabei Messer und
Ring so aufeinander ausrichten, dass eine freie horizontable
Bewegung entlang der Welle möglich ist.
Das auf dem Ring montierte Messer in der korrekten Position
auf der oberen Welle positionieren, wo der Schnitt erfolgen
soll. Dann das Messer und den Ring so auf die untere Welle
platzieren, dass die beiden flachen Kanten der Messer fest
gegeneinander gedrückt werden. Zu viel Platz zwischen den
Messern führt zu einer unsauberen Schnittkante.
Die Ausziehrollen aus Gummi so platzieren, dass sie den
Bogen abstützen.
5.0 WARTUNG
5.1 Wartung und Pflege Ihrer
714XA-Maschine
Die 714XA-Maschine mit Luftanleger wurde so konzipiert,
dass sie Ihnen jahrelang gute Dienste leisten wird, sofern
Sie die folgenden Anweisungen zur Wartung beachten. Die
Maschine immer ausschalten, bevor Sie irgendwelche
Wartungsmaßnahmen durchführen.
5.2 Schmierung
Einmal pro Woche einen oder zwei Tropfen leichtes
Maschinenöl auf alle Messerwellenlager, Anlegertischlager
und Zwischenradlager auftragen. Darauf achten, kein Öl
auf Flächen zu bringen, die mit dem Papier in Berührung
kommen.
Zum Lokalisieren der vier Messerwellenlager die
Messingteile suchen, die an den Montagehalterungen des
Längsschneiders (zwei auf jeder Seite) an den Enden der
zwei Messerwellen sitzen. (Abbildung 5.2.1.)
Zum Lokalisieren der Zwischenradlagers wieder das
Messingteil suchen, das sich zwischen dem weißen Zahnrad
und dem Rahmen auf der Bediengegenseite der Maschine
befindet. (Abbildung 5.2.1.)
Zum Lokalisieren der fünf Anlegertischlager die Messingteile
unter dem Anlegertisch suchen. (Abbildung 5.2.2.)
5.3 Reinigung der Falzwalzen
Die Gummioberfläche der Falzwalzen regelmäßig mit einem
zugelassenen Lösungsmittel wie Surewash oder gleichwertig
abwischen. Surewash ist von BAUMFOLDER in Behältern
mit 1 Quart (Teile-Nr. 24108-001) und 1 Gallone (Teile-Nr.
24108-002) zu beziehen. Eine kostenlose Flasche Surewash
ist im Lieferumfang Ihrer Maschine enthalten.
5.4 Reinigung der Filter
Die Filter auf der Pumpe sollten regelmäßig geprüft und nach
Bedarf gereinigt werden. Auf die Filter kann zugegriffen
werden, indem man die Filterbehälter abschraubt.
5.5 Fotosensoren
Den Fotosensor gelegentlich mit einem trockenen Tuch
abwischen.

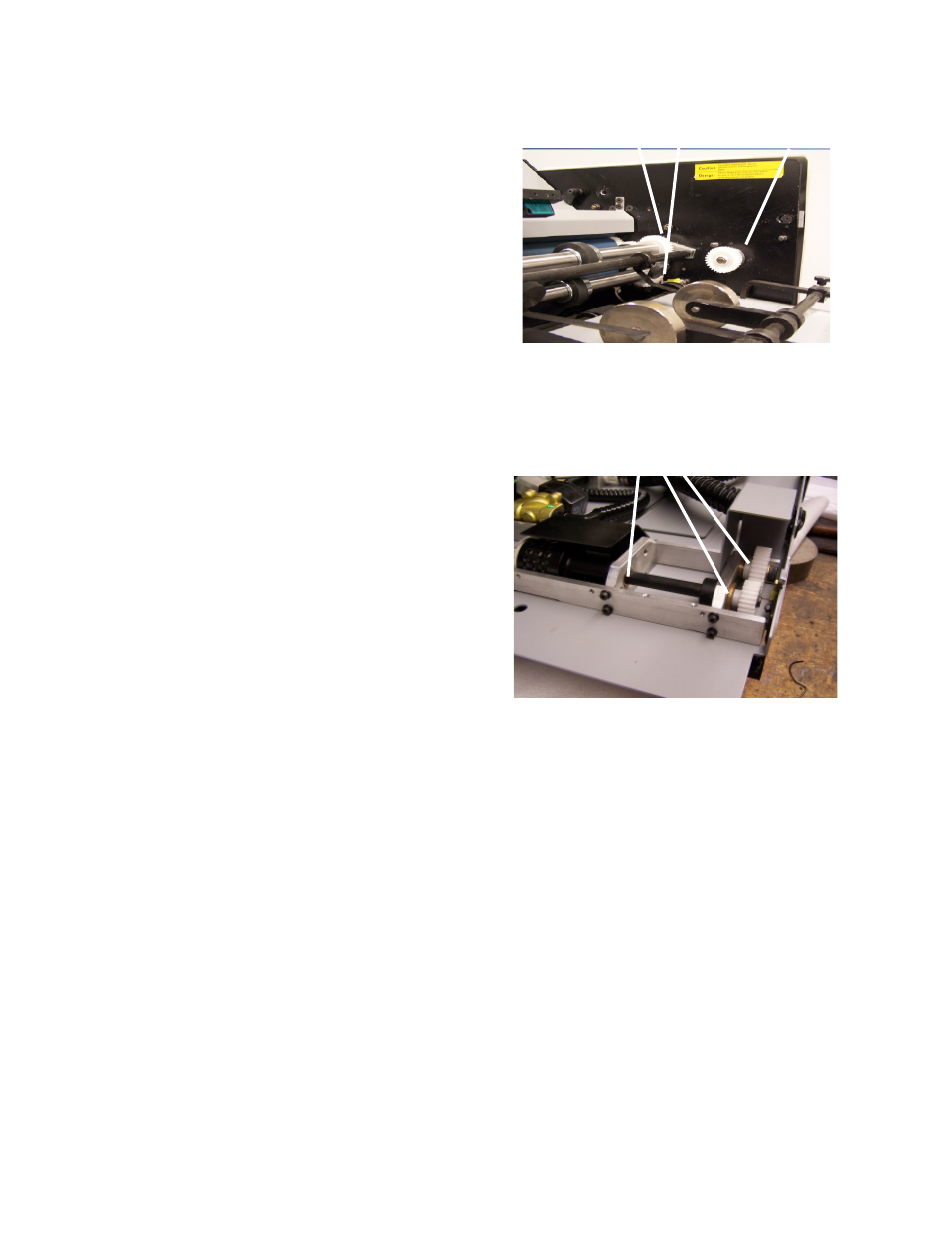

ABB. 5.2.1
MESSERLAGER 2
PRO SEITE
ZWISCHEN-
RADLAGER
ABB. 5.2.2
ANLEGERTISCHLAGER
(5)
