Baumfolder 714XA Benutzerhandbuch
Seite 32
TP10583
SEITE 32
H.) Lösen Sie die 2 Schrauben, die den Ablenker Drücker sind in Position auf dem Papier zu stoppen Montage
mit einem 2,5-Inbusschlüssel.
I.) Bewegen Sie den Deflektor in die gewünschte Position mit dem Abweiser aus Reibung der Rollen zu
vermeiden. Dies sollte nur genug bewegt werden, um nicht zulassen, dass der Abweiser, die Rollen zu
reiben. Dies sollte als eine Feineinstellung behandelt werden und nicht einstellen Abweiser viel wie das
Papier möglicherweise in der Lage sein, die fach Pfanne geben, wenn das Papier Haltestelle ist in
abzulenken, oder wenn der Deflektor wird bewegt, um die Rollen zu schließen, wird das Papier nicht richtig
Durchlauf über die Abweiser und Marmelade bis in den Falz Rollen. Siehe Abbildung Nr. 6 für die Dimen
sion in der Werkseinstellung als auch die maximale und minimale Abmessungen für diese Einstellung von der
Lippe der Pfanne an den äußeren Rand der Abweiser verwendet.

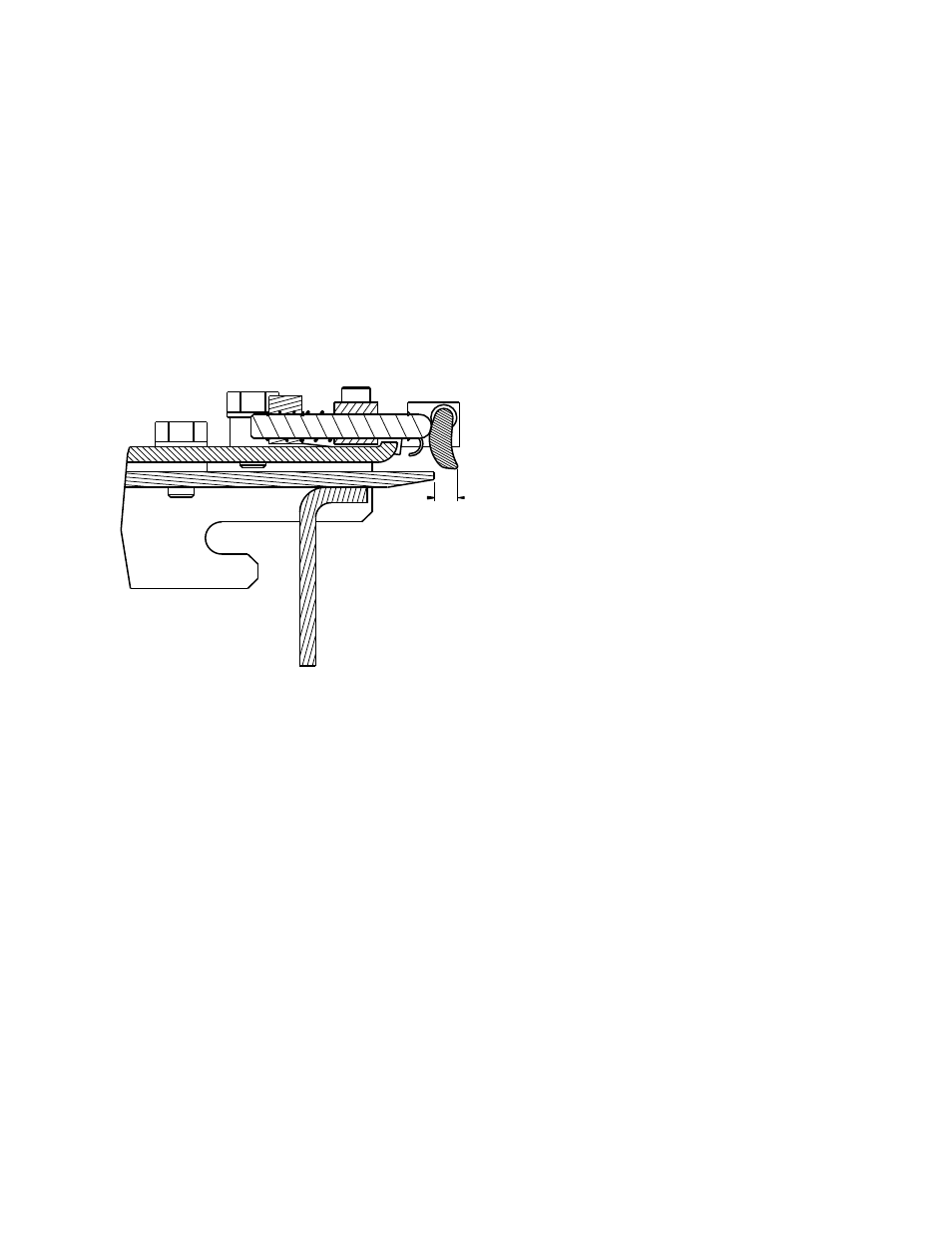

0,180 “(4.58mm) WERKSEINSTELLUNG
0,173 “(4,40 mm) MINIMUM EINSTELLUNG
0.185 “(4.70mm) MAXIMUM EINSTELLUNG
Abbildung #6
J.) Nachziehen Befestigungsschrauben der Deflektor Drücker Schrauben an, um Papier zu stoppen Montage.
Achten Sie darauf, nicht zulassen, dass der Abweiser Drücker zu schwenken, wie Sie Anziehen dieser
Schrauben auf, da dies zu den Deflektor nicht in der vorgesehenen Position.
K.) Überprüfen Sie die Position der Deflektor wie von der Dimension, die in Schritt # 2.I. genannt
beschrieben
L.) Installieren Sie die fach Pfanne in den Ordner und den Stecker.
M.) Schalten Sie den Hauptschalter wieder auf die Maschine.
N.) Nach dem Einschalten, drücken Sie die aktuelle fach-Symbol in der oberen linken Ecke der
Produktion Bildschirm. Wählen Hälfte falten P1. Wählen Sie das Papier Länge. Als nächstes
werden sowohl neue als auch fach Pfannen nach Hause zu schicken Position und setzen Sie dann
ihren Standort nach der Bogenlänge und Art der Faltung aktuell ausgewählte. “Bei Falten Position”
Meldung zeigt die Bewegung erfolgt.
