1. Schalten Sie das System und die Peripheriegeräte aus und trennen Sie das System vom Stromnetz.
2. Entfernen Sie die Gehäuseabdeckung. Siehe Öffnen des Systems im Abschnitt Fehlerbehebung.
3. Entfernen Sie das Luftleitblech. Siehe Entfernen des Luftleitblechs .
4. Trennen Sie das Lüfterkabel vom Anschluss BACK_FAN (hinterer Lüfter) auf der Systemplatine. Die Anschlüsse auf der Systemplatine können mit Hilfe
von
Abbildung A -3 bestimmt werden.
5. Ziehen Sie die Freigabelasche der Lüfterbaugruppe von der Rückseite ab und schieben Sie die Lüfterbaugruppe ca. einen halben Zentimeter weit in
Richtung Erweiterungskarten. Siehe
Abbildung 5 -4 .
6. Ziehen Sie die Lüfterbaugruppe nach vorn und heben Sie sie aus dem System heraus. Siehe Abbildung 5 -4 .

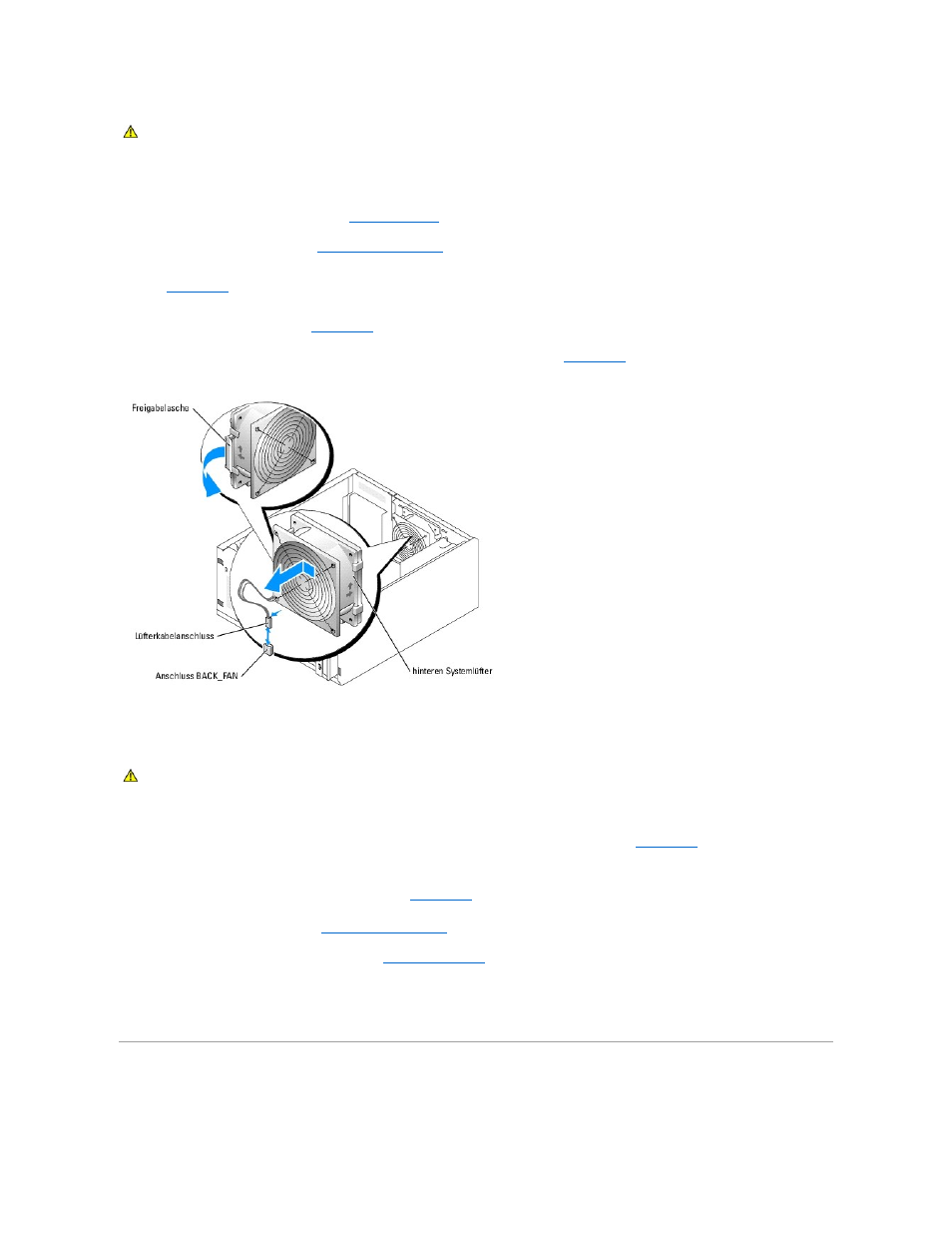

Abbildung 5-4. Hinteren Systemlüfter entfernen
Hinteren Systemlüfter einbauen
1. Richten Sie die Klammern auf der Lüfterhalterung mit den Montageöffnungen auf der Rückseite aus und schieben Sie die Lüfterbaugruppe ca. einen
halben Zentimeter weit in Richtung Netzteil, bis die Entriegelungslasche der Lüfterhalterung einrastet. Siehe
Abbildung 5 -4 .
2. Verbinden Sie das Lüfterkabel mit dem Anschluss BACK_FAN (hinterer Lüfter) auf der Systemplatine.
Die Anschlüsse auf der Systemplatine können mit Hilfe von Abbildung A -3 bestimmt werden.
3. Setzen Sie den Luftleitblech ein. Siehe Einsetzen des Luftleitblechs .
4. Montieren Sie wieder die Gehäuseabdeckung. Siehe Schließen des Systems im Abschnitt Fehlerbehebung.
5. Stellen Sie das System vertikal auf.
6. Schließen Sie das System wieder an das Stromnetz an und schalten Sie das System und alle angeschlossenen Peripheriegeräte ein.
