Installieren von Systemkomponenten | 301

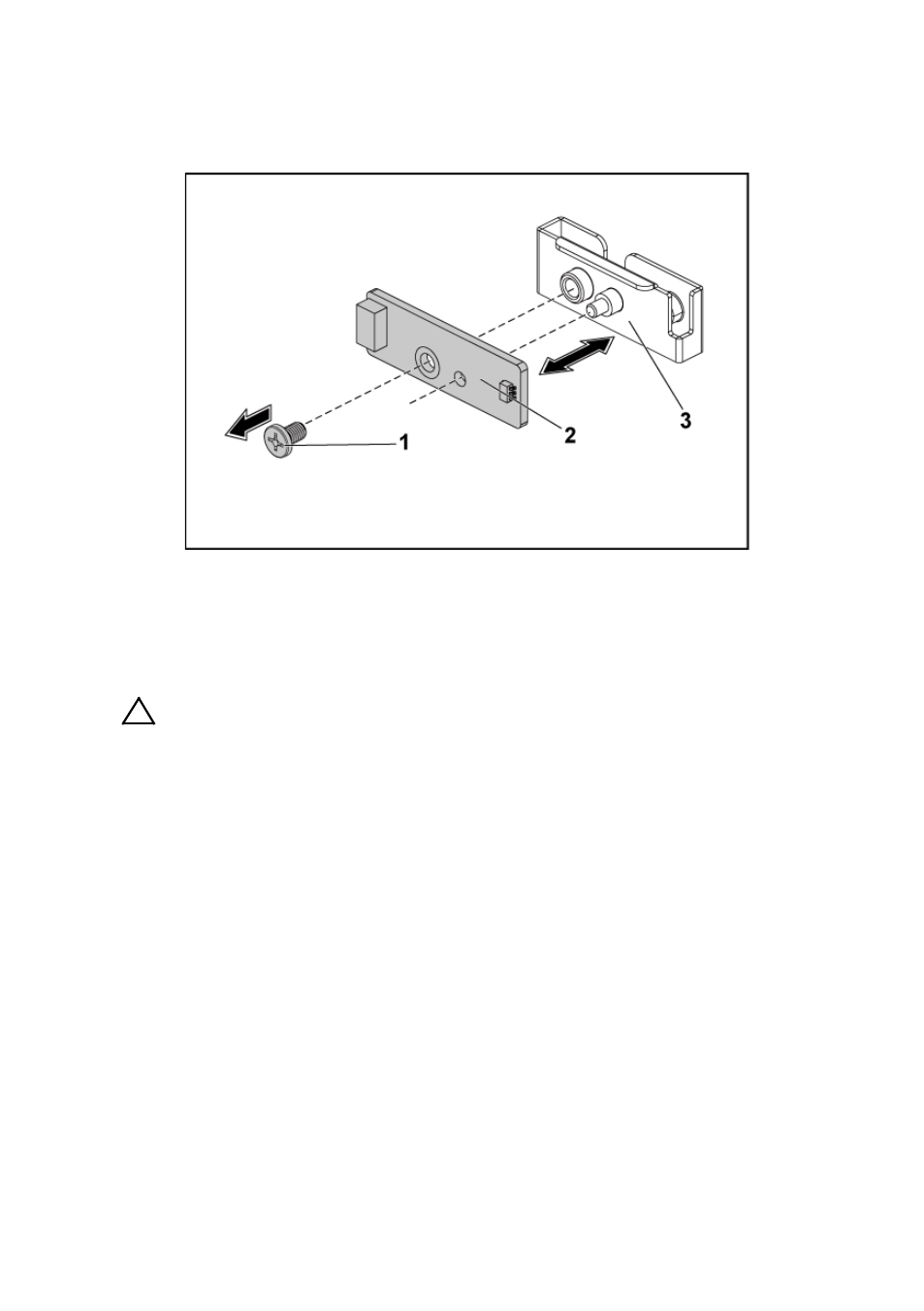

Abbildung 3-98. Sensorplatine entfernen und installieren
1 Schraube 2 Sensorplatine
3 Sensorplatinenhalter
Installieren der Sensorplatine bei einem System mit 2,5-Zoll-Festplatten
VORSICHTSHINWEIS: Viele Reparaturen dürfen nur von einem zugelassenen
Servicetechniker durchgeführt werden. Fehlerbehebungsmaßnahmen oder
einfache Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der
Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder
Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell
genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt.
Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten
Sicherheitshinweise.
1 Setzen Sie die Sensorplatine wieder in den Sensorplatinenhalter ein.
Siehe Abbildung 3-98.
2 Setzen Sie die Sensorplatinenbaugruppe wieder in das
Laufwerkgehäuse ein. Siehe Abbildung 3-97.
3 Setzen Sie die Schraube wieder ein, mit der die Sensorplatine am
Laufwerkgehäuse befestigt wird. Siehe Abbildung 3-97.
