11. Technische Daten
KBox A-101 – Benutzerhandbuch ( Version 1.00)
11.2.4.
Maßangaben für Hutschienenmontage
Für eine ausreichende Luftzirkulation rund um das Gerät, empfehlen wir in dem gekennzeichnetem
Einschränkungsbereich (ringsum der Kühlrippen des Chassis) keine andere Vorrichtungen bzw. Geräte
aufzustellen (anzubringen) (siehe Abb. 44).
Der mit „100mm“ gekennzeichnetem Einschränkungsbereich (an der Front- und Rückseite der Plattform)
ist für Kabelverbindungen reserviert (siehe Abb. 45).

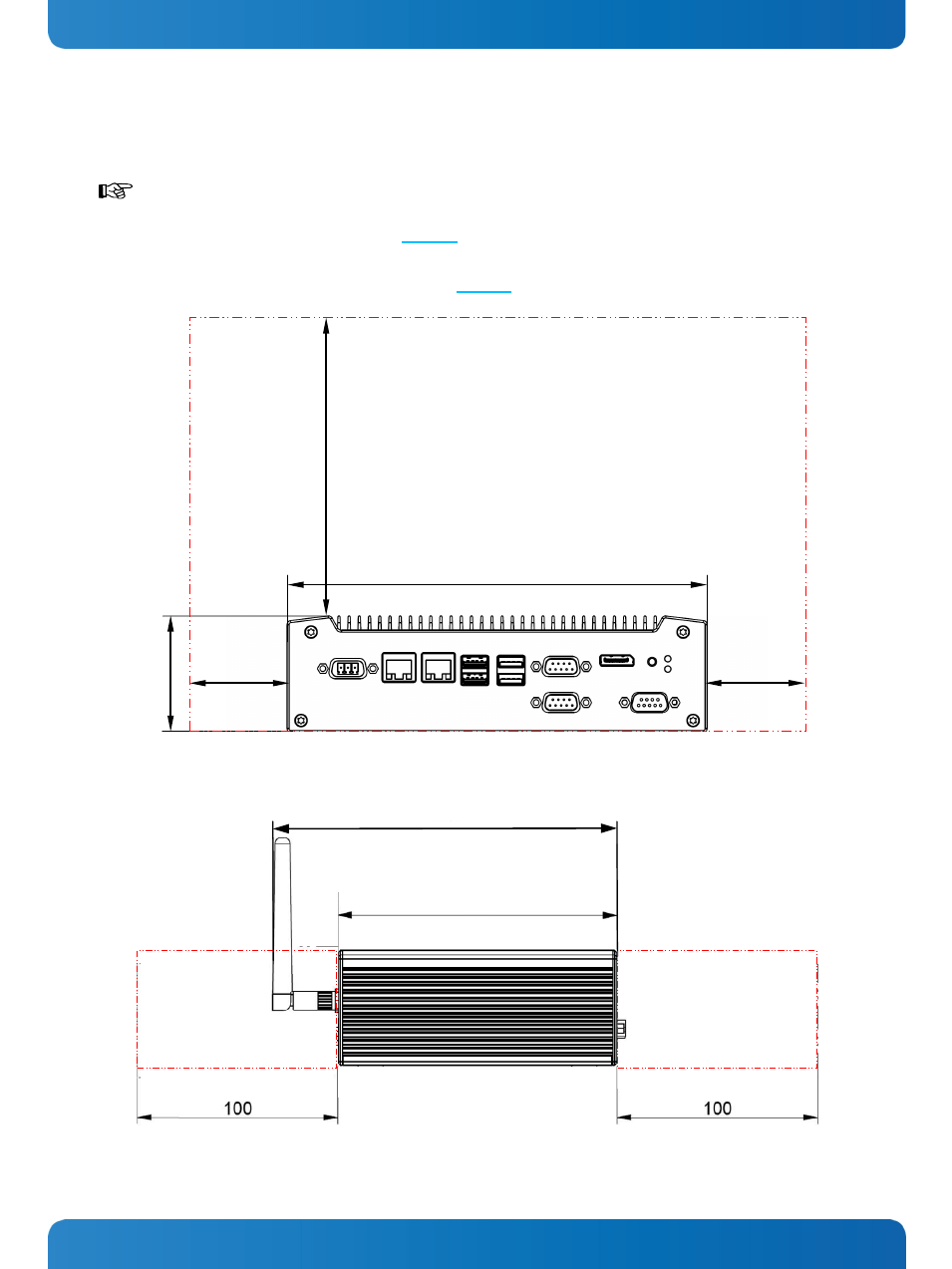

Abb. 44: Maßangaben in der Frontansicht (Hutschienenmontage)
Abb. 45: Maßangaben an der seitlichen Ansicht (Hutschienenmontage)
GESPERRTER BEREICH
(Luftzirkualtion)
210
50
50
150
58
173
140
GESPERRTER BEREICH
(Anschlüsse)
GESPERRTER BEREICH
(Anschlüsse)
