4| Montage Verdichter
4.6 Bedienen der Absperrventile
Vor dem Öffnen oder Schließen des Absperrventils lösen Sie die Ventilspindelabdichtung um ca.
¼ Umdrehung entgegen dem Uhrzeigersinn.
Nach dem Betätigen des Absperrventils ziehen Sie die Ventilspindelabdichtung im Uhrzeigersinn
wieder an.

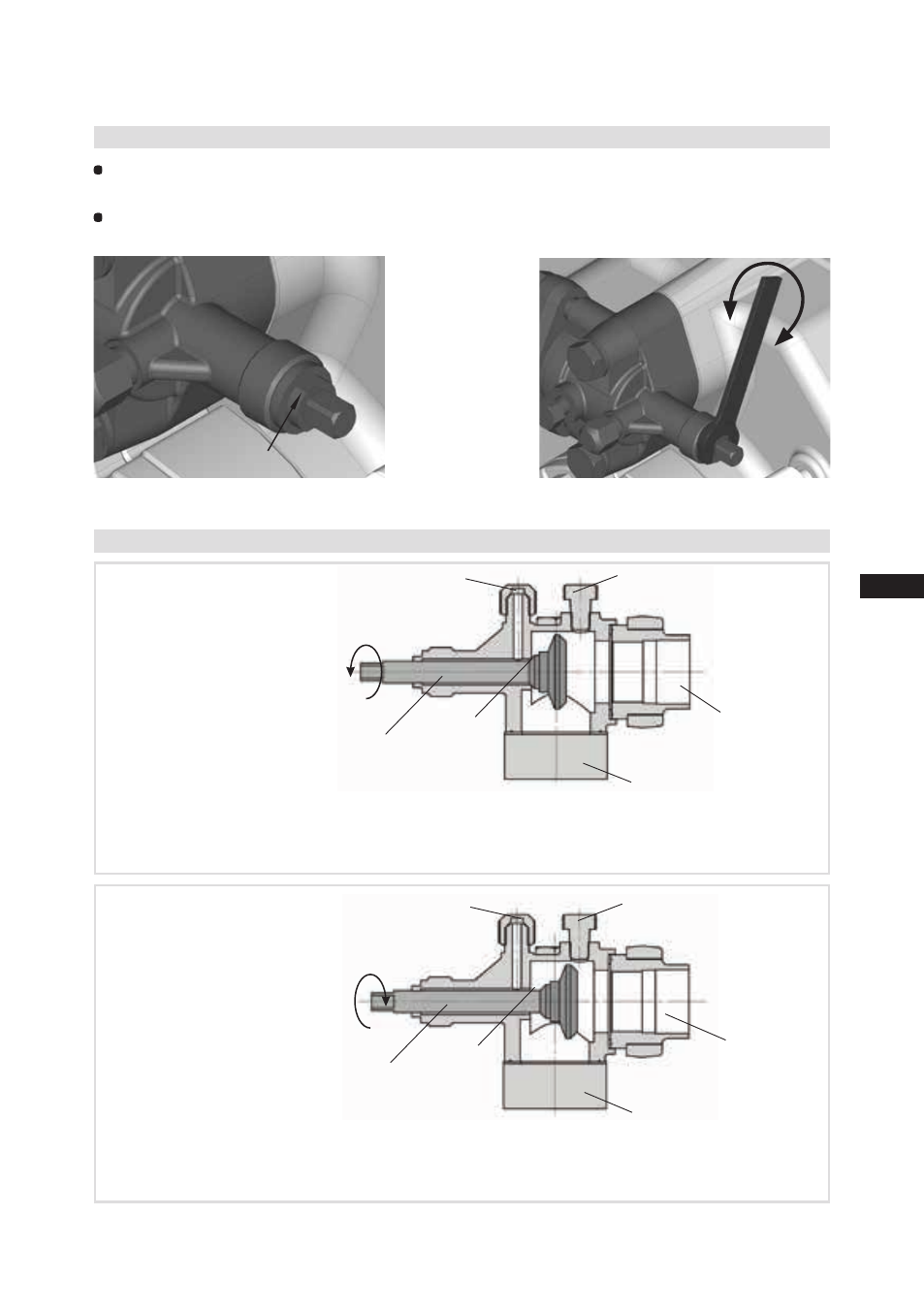

Abb. 13
Abb. 14
Rohranschluss
Rohranschluss
4.7 Funktionsweise der absperrbaren Serviceanschlüsse
Abb. 15
Öffnen des Absperrventils:
Spindel: nach links (gegen den Uhrzeiger) bis zum Anschlag aufdrehen.
—> Absperrventil voll geöffnet / Service-Anschluss geschlossen.
Der nicht absperrbare Anschluss ist für Sicherheitseinrichtungen vorgesehen.
Abb. 16
Öffnen des Serviceanschlusses
Spindel: 1/2 -1 Umdrehung nach rechts drehen.
—> Service-Anschluss geöffnet / Absperrventil geöffnet.
Der nicht absperrbare Anschluss ist für Sicherheitseinrichtungen vorgesehen.
Serviceanschluss
geschlossen
Anschluss
gesperrt
Spindel
Anschluss nicht
absperrbar
Anschluss nicht
absperrbar
Serviceanschluss
geöffnet
Spindel
Anschluss
offen
Verdichter
Verdichter
Nach betätigen der Spindel generell die Spindelschutzkappe wieder montieren und mit 14-16 Nm
anziehen. Diese dient im Betrieb als zweites Dichtelement.
