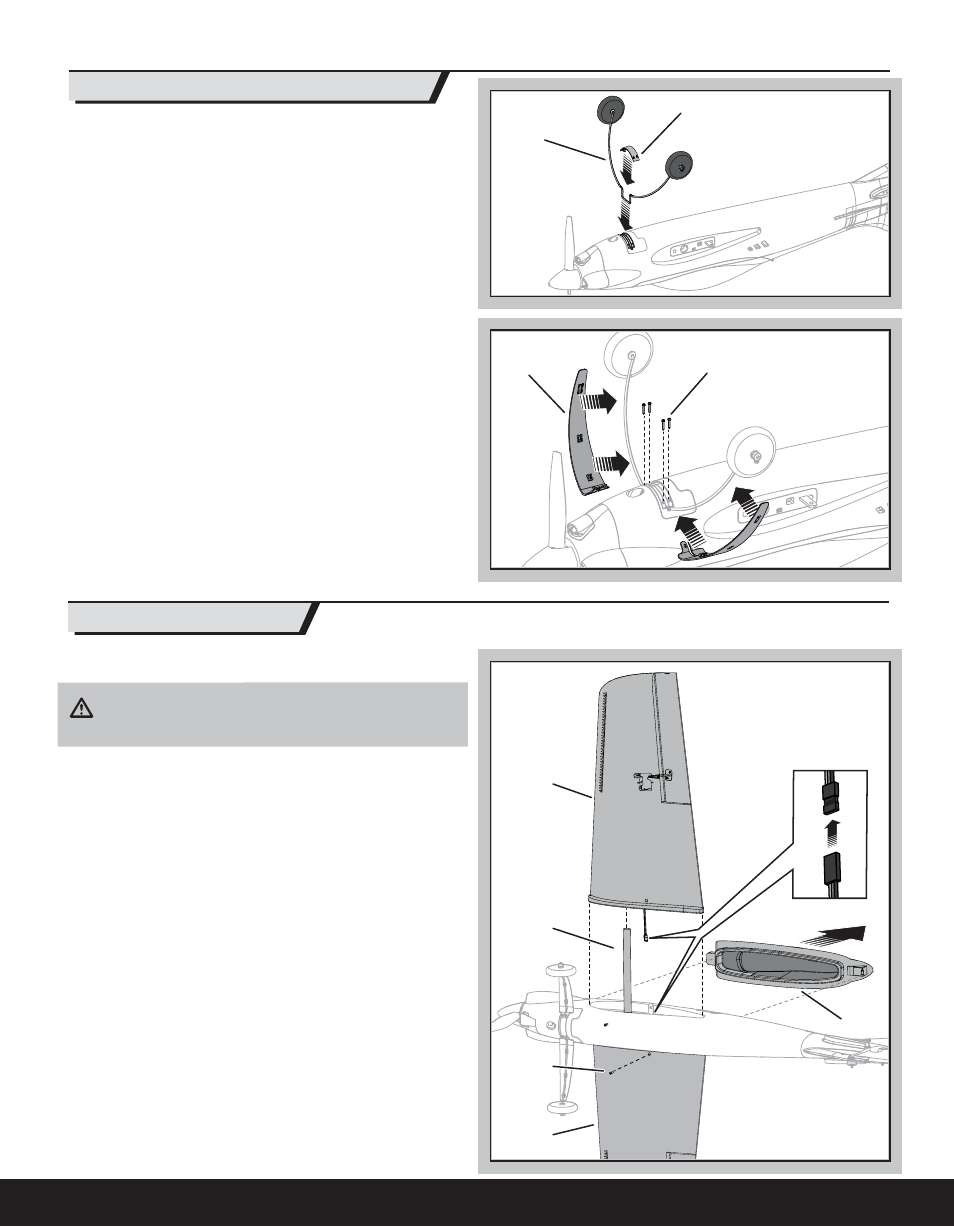

Montage des Fahrwerks
A
B
Montage der Tragfl ächen
1. Schieben Sie den Flächenverbinder (A) in den Rumpf.
ACHTUNG: Quetschen oder beschädigen Sie keine Kabel wenn Sie die
Tragfl ächen am Rumpf montieren.
2. Schieben Sie die linke und rechte Tragfl äche (B und C) auf den Flächen-
verbinder und in die Flächenaufnahme am Rumpf während Sie die
Servoanschlüsse durch die Öffnungen führen.
3. Drehen Sie den Rumpf um dass das Fahrwerk nach oben zeigt. Sichern
Sie die die linke und rechte Tragfl äche am Rumpf mit den im Lieferumfang
enthaltenen Schrauben (D).
4. Nehmen Sie die Kabinenhaube vom Rumpf ab.
Tipp: Nutzen Sie eine Zange oder Pinzette um die Servokabel in den Rumpf
zu ziehen.
5. Schließen Sie die Querruderservos von der Tragfl äche an den Y-Kabel
Anschluss im Rumpf an. Der linke und rechte Querruderanschluß kann an
beliebiger Seite des Y- Kabels erfolgen.
6. Setzen Sie die Kabinenhaube wieder auf.
Demontieren Sie in umgekehrter Reihenfolge.
WICHTIG: Die einwandfreie Funktion des AS3X Systems erfordert beide Quer-
ruderanschlüsse in dem enthaltenen Y Stecker zu stecken und diesem in den
AILE Kanal des Empfängers zu stecken.
1. Setzen Sie die Fahrwerksstrebe (A) nach hinten ausgerichtet ein.
2. Setzen Sie die U-Abdeckung (B) auf den Rumpf.
3. Setzen Sie die Fahrverkleidungen (C markiert L und R) auf und schrauben
diese mit den 4 Schrauben (D) fest.
Demontieren Sie wenn notwendig umgekehrter Reihenfolge.
