6
Installation – Anschlüsse
3 Anschlüsse
An der Rückseite des UnitiServe stehen verschiedene Anschlüsse zur Verfügung, die
in den folgenden Abschnitten dargestellt und beschrieben werden. Die numerische
Kennzeichnung der Anschlüsse in der Abbildung entspricht der Nummerierung der
Erläuterungen unter 3.2.
3.2 Beschreibung der Anschlüsse
3.2.1 Mausanschluss
Anschluss für eine Maus mit PS/2-Schnittstelle (optional
zur Bedienung des UnitiServe, wenn ein externes Display
angeschlossen ist).
3.2. 2 Serielle Schnittstelle
Anschluss für die Integration des UnitiServe in eine RS-232-
Umgebung.
3.2.3 Netzwerkanschluss
Anschluss für Ihren Netzwerk-Router. Der UnitiServe benötigt
einen Internetanschluss.
3.2.4 Optischer Digitalausgang
Optischer S/PDIF-Ausgang (TosLink) für den Anschluss an
einen entsprechenden Digitaleingang an Ihrer Anlage.
3.2.5 IR-Eingang
Anschluss für einen IR-Repeater (mit RC5-Signal).
3.2.6 Koaxialer Digitalausgang
Koaxialer S/PDIF-Ausgang (BNC) für den Anschluss an einen
entsprechenden Digitaleingang an Ihrer Anlage.
3.2.7 S-Video- und Composite-Anschluss
Anschluss für ein Anzeigegerät mit S-Video- oder
Composite-Verbindung (zum Anzeigen der UnitiServe-
Benutzerschnittstelle für externe Displays).
3.2.8 USB-Anschlüsse
Anschlüsse für USB-Steuergeräte (z.B. Tastatur, Maus oder
Touchscreen) oder USB-Audioquellen (z.B. USB-Sticks).
Letztere können über diese Anschlüsse in ein Netzwerk
integriert werden.
3.2.9 VGA-Anschluss
Anschluss für ein Anzeigegerät mit VGA-Verbindung
(optional zum Anzeigen der UnitiServe-Benutzerschnittstelle
für externe Displays).
3.2.10 Tastaturanschluss
Anschluss für eine Tastatur mit PS/2-Schnittstelle (optional
zur Bedienung des UnitiServe, wenn ein externes Display
angeschlossen ist).
3.2.11 Netzanschluss
Verbinden Sie das mitgelieferte externe Netzteil mit der
Netzanschlussbuchse des UnitiServe und einer Netzsteckdose.

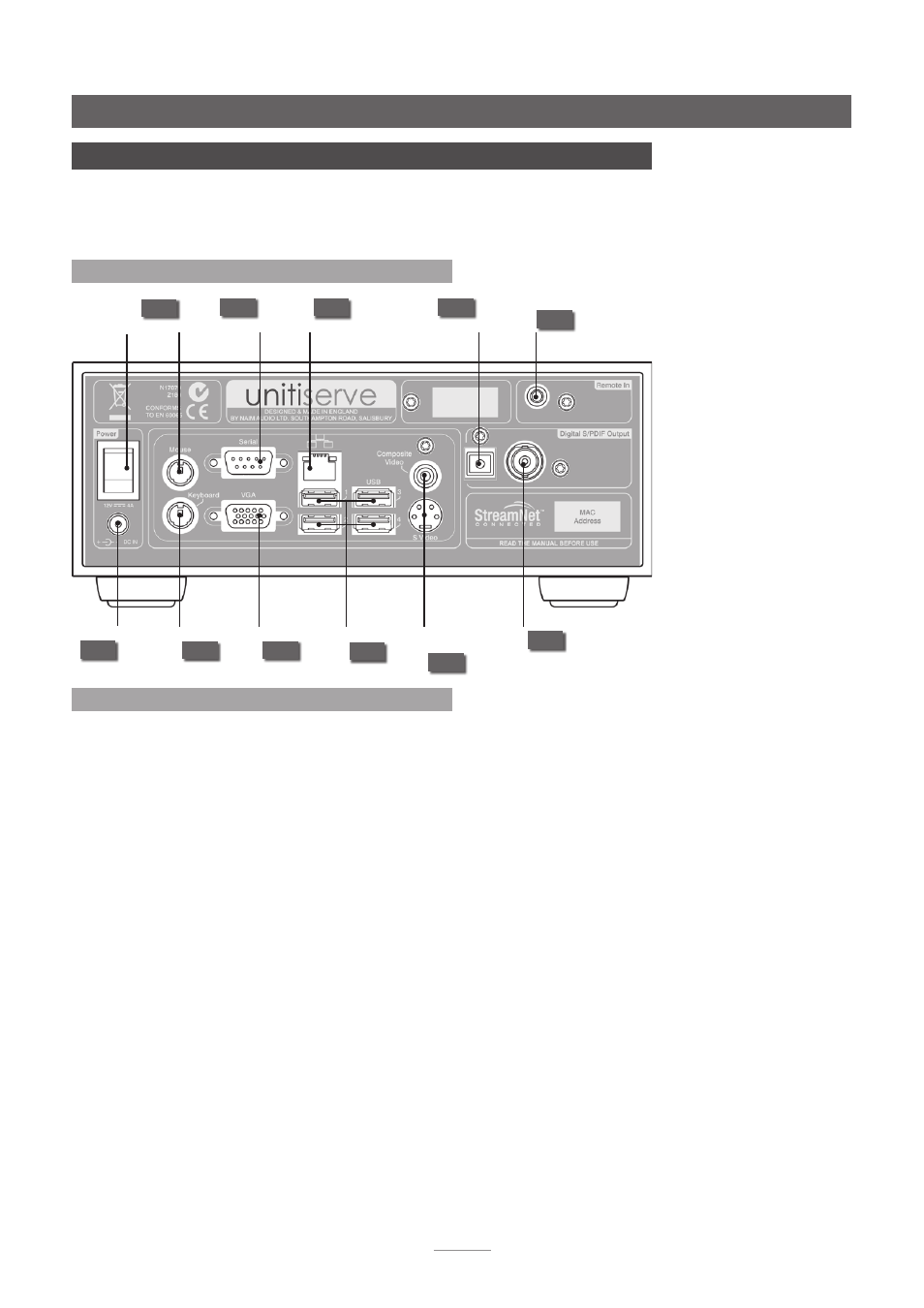

3.1 Rückseite
3.2.10 3.2.11
Tastaturan-
schluss
3.2.9
VGA-
Anschluss
Netzwerkan-
schluss
3.2.3
Netzan-
schluss
Netzschal-
ter
Digitalausgang (koaxial)
IR-Eingang
Digitalausgang
(optisch)
Mausan-
schluss
3.2.1 3.2.2
serielle
Schnittstelle
USB-
Anschlüsse
3.2.8
S-Video- und
Composite-
Anschluss
3.2.7
3.2.4
3.2.6
3.2.5
