SNAXO – Installation
3 SNAXO – Installation
Die Filtercharakteristiken der SNAXO-Aktivfrequenzweichen sind für aktiv betreibbare Naim-
Lautsprecher optimiert. Stellen Sie Ihr SNAXO auf ein dafür vorgesehenes Rack und achten
Sie insbesondere darauf, dass es waagrecht steht.
Die SNAXO besitzt kein eigenes Netzteil und muss zur Stromversorgung an ein Naim-Netzteil
des Typs SuperCap, HiCap oder FlatCap angeschlossen werden.
Die elektronischen Bauteile der SNAXO 362BMR sind durch ein entkoppeltes, resonanzarmes
Subchassis vor Vibrationen geschützt. Dieses Subchassis ist während des Transports durch
zwei Transportschrauben gesichert, die vor Inbetriebnahme des Geräts entfernt werden
müssen. Sobald Sie begonnen haben, die Transportschrauben zu entfernen, darf die SNAXO
nicht mehr gekippt werden.
3.1 SNAXO-362BMR-Transportschrauben
Die beiden Transportschrauben an der Unterseite des SNAXO-
362BMR-Gehäuses müssen vor der Inbetriebnahme entfernt
und zum Umstellen oder zum Wiederverpacken und Versenden
des Geräts wieder eingeschraubt werden. Die Lage der
Transportschrauben können Sie Darstellung 3.2 entnehmen.
Verwenden Sie die Transportschrauben der SNAXO 362BMR
nicht für andere Naim-Produkte.
Um eine Beschädigung der SNAXO 362BMR zu verhindern,
sollte das Gerät nach dem Entfernen der Transportschrauben
nicht mehr gekippt werden.
Um an die Unterseite des Gehäuses zu gelangen, stellen Sie
das Gerät auf eine Tischkante und halten Sie es an der Ihnen
zugewandten Seite fest. Entfernen Sie die Transportschraube
an der zugänglichen Seite des Geräts (bzw. schrauben Sie sie
wieder ein), drehen Sie das Gerät horizontal und wiederholen
Sie den Vorgang an der anderen Seite.

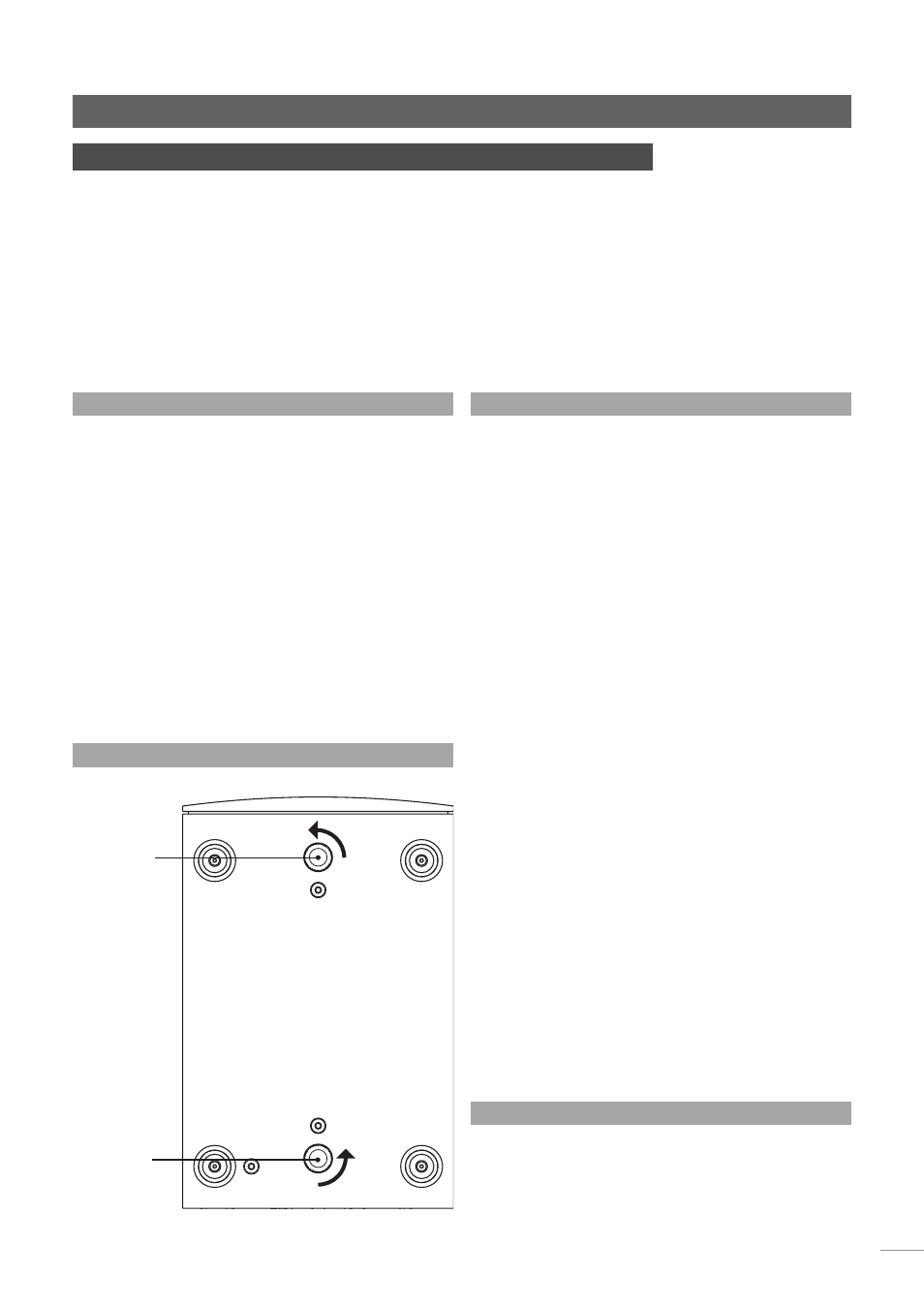

3.2 Transportschrauben entfernen
3.3 Anschließen
3.3.1 Stromversorgung
Die SNAXO muss an ein separates Netzteil des Typs SuperCap,
HiCap oder FlatCap angeschlossen werden.
Verwenden Sie ein Naim-Signalkabel des Typs SNAIC, um die
SNAXO an ein HiCap oder FlatCap anzuschließen, bzw. ein
passendes Naim-Kabel des Typs Burndy, um die SNAXO an ein
SuperCap anzuschließen. Achten Sie in beiden Fällen auf die
korrekte Ausrichtung des Kabels.
Hinweis: Wenn die SNAXO über ein SNAIC-Kabel mit Strom
versorgt werden soll, muss der im Lieferumfang enthaltene
Brückenstecker in die Burndy-Buchse gesteckt sein. Wenn
die SNAXO über ein Burndy-Kabel mit Strom versorgt wird,
sollte die DIN-Buchse unterhalb der Burndy-Buchse mit der im
Lieferumfang enthaltenen Blindkappe versehen sein.
3.3.2 Signaleingang
Zur Gewährleistung der korrekten Masseführung wird das
Eingangssignal für die SNAXO über deren Netzteil geleitet. Die
Abbildungen auf den folgenden Seiten zeigen verschiedene
Anschlusskonfigurationen für den Signaleingang.
3.3.3 Signalausgänge
Die Ausgangssignale der SNAXO werden an vier bzw. sechs
DIN-Buchsen (vierpolig) geführt, die mit den Eingängen der
Endstufen verbunden werden müssen.
Jedes Ausgangssignal wird an zwei DIN-Buchsen geführt,
sodass sowohl Stereo- als auch Mono-Endstufen verwendet
werden können.
Achten Sie darauf, dass die Signalausgänge der SNAXO an
die für das jeweilige Lautsprecherchassis korrekte Endstufe
angeschlossen sind. Eine falsche Verbindung kann zur
Beschädigung des Lautsprechers führen.
Die Abbildungen auf den folgenden Seiten zeigen verschiedene
Anschlusskonfigurationen für die Signalausgänge.
3.4 Anpassung der Ausgangspegel
Die Ausgangspegel lassen sich über Einstellregler im Inneren
der SNAXO anpassen. Die Regler sind ab Werk auf plus/minus
null gestellt. Weitere Informationen hierzu erhalten Sie von
Ihrem Händler oder der zuständigen Vertriebsgesellschaft.
vordere Trans-
portschraube
hintere Trans-
portschraube
